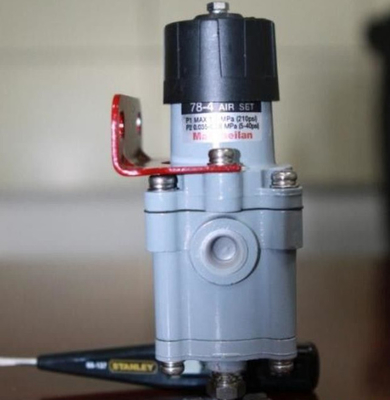

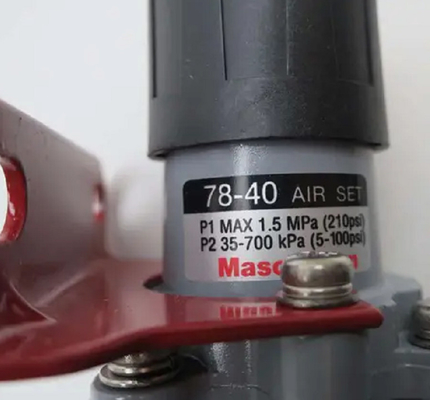

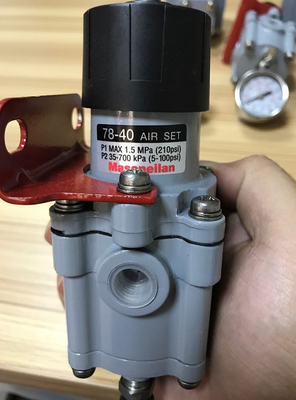

Gama de presión original del regulador del filtro de Masoneilan 78-40 5 - 100psi

Gama de presión del regulador del filtro de Masoneilan 78-40 5-100psi

Los reguladores de presión de 78 series son válvulas manorreductoras compactas, ligeras, de alto rendimiento. Se utilizan sobre todo para suministrar una fuente estable de aire al equipo del control de proceso tal como actual a los transductores neumáticos y controlar los posicionadores de la válvula

Teoría de operación

La rotación del botón del ajuste de la presión comprime la primavera de la gama contra la placa del diafragma, abriendo la válvula de la fuente principal. Mientras que la presión del mercado aumenta, atraviesa el aspirador y los actos en el lado más bajo del diafragma, haciéndolo moverse hacia arriba hasta que equilibre la fuerza de la primavera de la gama. Esta condición equilibrada mantiene la presión constante de la salida, con los cambios en la presión de la fuente y la carga de la salida. Si la presión de la salida sube sobre la presión determinada, la válvula de descarga abre y sangra la superpresión a la atmósfera. Si la suciedad o la otra sustancia extranjera casa de campo bajo asiento de válvula de entrada dando por resultado la presión creciente del mercado, la presión adicional ejercida en el diafragma hará la válvula de descarga abrirse, aliviando exceso del aire a través del respiradero del caso del asiento y de la primavera de la válvula de descarga a la atmósfera.
