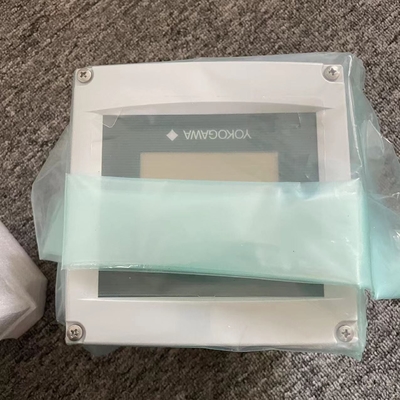

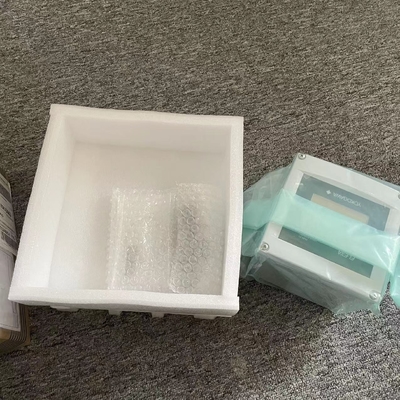

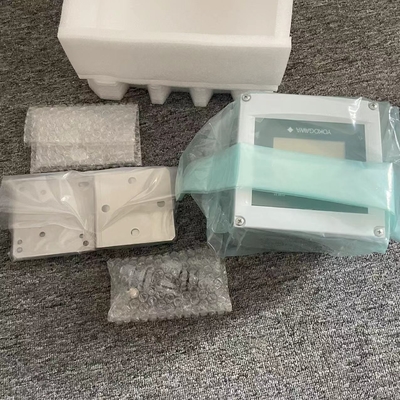

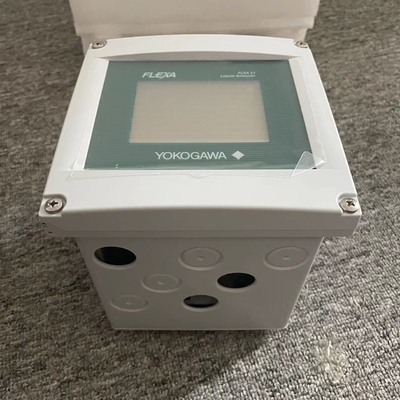

Analizadores de la serie FLEXA de Yokogawa FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN Analizador de sistema de dos cables

El FLXA202/FLXA21 es resistente a la intemperie y puede instalarse tanto en el interior como en el exterior.se instalarán lo más cerca posible del sensor para evitar largos cables entre el instrumento y el sensorCuando se utilice el sensor de pH, la longitud del cable, incluido el cable del sensor, no debe exceder de 20 metros (65,6 pies); 60 metros (197 pies) cuando se utilice la caja de extensión BA10 y el cable WF10.Para un sensor de conductividad, la longitud del cable no debe exceder de 60 metros (197 pies)Para el oxígeno disuelto, el cable del sensor no debe exceder los 30 metros (100 pies).Seleccionar un emplazamiento de instalación en el que la temperatura y la humedad ambiente estén dentro de los límites de las especificaciones del instrumento (véase el capítulo 2).. Si el instrumento está instalado en el exterior y se expone a la luz solar directa, debe utilizarse una capucha para protegerse del sol. Temperatura de funcionamiento ambiente: -20 a +55 oC Temperatura de almacenamiento: -30 a +70 oC Humedad:10 a 90% RH a 40oC (no condensante) Seleccionar un emplazamiento de instalación que cumpla las condiciones siguientes. • Mechanical vibrations and shocks are negligible • No relay switch and power switch are installed close to the converter • There is space for cable connection beneath the cable glands • Not exposed to direct sunlight or severe weather conditions • Maintenance is possible • No corrosive atmosphere • Water Protection: IP66, NEMAType 4X (EE.UU.), Tipo 4X (Canadá)

El método de conexión del terminal de puesta a tierra es diferente para el FLXA202 y el FLXA21.la carcasa del convertidor deberá estar siempre conectada a una tierra de clase D (resistencia a la tierra igual o inferior a 100 ohmios). l Aterrizaje de la carcasa FLXA202 Utilice el terminal fuera de la carcasa del convertidor para la conexión a tierra (figura 2.9A).conectar el blindaje de un cable blindado de doble núcleo al terminal del bloque terminal del convertidor. No conecte el blindaje al terminal de tierra del distribuidor. l Aterrizaje de la carcasa FLXA21 Conecte un solo cable separado para la conexión a tierra al bloque terminal de la carcasa (figura 2.9B).Utilice un cable con un diámetro exterior de 3.4 a 7 mm. Dado que el cable es muy delgado, coloque la manga dentro de la tapa estándar de la glándula del cable y pase el cable a través de ella. Las mangas se suministran con glándulas del cable (Figura 2.6).Cuando se conecta el convertidor a un distribuidorNo conecte el blindaje al terminal de tierra del distribuidor.
