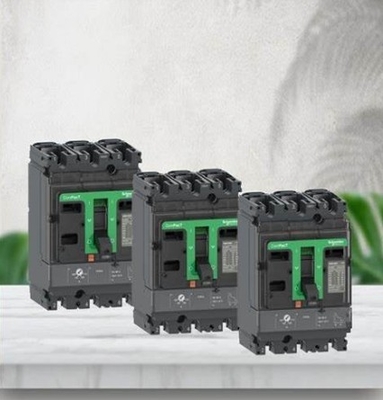

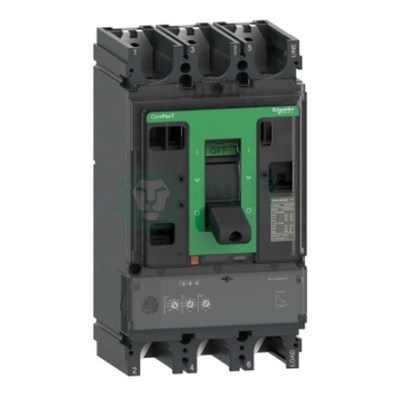

Schnerder C63N32D630 Cortacircuito ComPacT NSX630N, 50kA a 415VAC, MicroLogic 2.3 Trip Unidad 630A, 3 polos 3d

  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
Lugar de origen China.
Nombre de la marca Schnerder
Certificación CE
Número de modelo C63N32D630
Cantidad de orden mínima 1
Precio USD$400
Detalles de empaquetado En cartón
Tiempo de entrega En stock
Condiciones de pago Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:
Capacidad de la fuente 500pc

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Rango de acción ComPacT de nueva generación Nombre del producto ComPacT NSX nueva generación
nombre corto del dispositivo NSX630N descripción de los polos 3P
Descripción de los postes protegidos 3D
Resaltar

Interruptor de circuito 3D ComPacT NSX630N

,

Interruptor de circuito de 50kA ComPacT NSX630N

,

MicroLogic 2.3 interruptor de circuito ComPacT NSX630N
Deja un mensaje
Descripción de producto



Principal
Rango COMPACT DE NUEVA GENERACIÓN
Nombre del producto ComPacT NSX nueva generación
Nombre corto del dispositivo NSX630N
tipo de producto o componente Cortacircuitos
Aplicación del dispositivo Distribución
descripción de los postes 3P
Descripción de postes protegidos 3D
[En] corriente nominal 630 A a 40 °C
[Ue] tensión nominal de funcionamiento 690 V CA 50/60 Hz
Tipo de red C.A.
Frecuencia de red 50/60Hz
Idoneidad para el aislamiento Sí conforme a EN/IEC 60947-2
Categoría de utilización Categoría A
[Icu] Capacidad nominal máxima de interrupción en cortocircuito 85 kA Icu a 220/240 V CA 50/60 Hz de acuerdo con IEC 60947-2
50 kA Icu a 380/415 V CA 50/60 Hz conforme a IEC 60947-2
42 kA Icu a 440 V CA 50/60 Hz conforme a IEC 60947-2
30 kA Icu a 500 V CA 50/60 Hz de acuerdo con IEC 60947-2
22 kA Icu a 525 V CA 50/60 Hz de acuerdo con IEC 60947-2
10 kA Icu a 660/690 V CA 50/60 Hz conforme a IEC 60947-2
50 kA a 480 V CA 50/60 Hz conforme a UL 508
Nivel de desempeño N 50 kA 415 V CA
Nombre de la unidad de viaje Micrológica 2.3
Tecnología de unidad de disparo Electrónico
Funciones de protección de la unidad de disparo LSoI
Tipo de control Palanca
Modo de montaje del disyuntor Fijado
Complementario
[Ui] tensión de aislamiento nominal 800 V CA 50/60 Hz
[Uimp] Tensión nominal soportada al impulso 8 kilovoltios
[Ics] poder nominal de corte en cortocircuito en servicio 85 kA a 220/240 V CA 50/60 Hz conforme a IEC 60947-2
50 kA a 380/415 V CA 50/60 Hz conforme a IEC 60947-2
42 kA a 440 V CA 50/60 Hz de acuerdo con IEC 60947-2
30 kA a 500 V CA 50/60 Hz conforme a IEC 60947-2
11 kA a 525 V CA 50/60 Hz conforme a IEC 60947-2
10 kA a 660/690 V CA 50/60 Hz de acuerdo con IEC 60947-2
Durabilidad mecánica 15000 ciclos
Durabilidad eléctrica 8000 ciclos a 440 V In/2
4000 ciclos a 440 V In
6000 ciclos a 690 V In/2
2000 ciclos a 690 V In
Disipación de potencia por polo 39,69W
soporte de montaje Placa trasera
Posición de montaje Horizontal y vertical
Plano sobre la espalda
Conexión al alza Frente
conexión negativa Frente
Paso de conexión 45 milímetros
Tipo de protección L: para protección contra sobrecarga (tiempo prolongado)
Entonces: para protección contra cortocircuitos de corta duración con retardo fijo
I : para protección instantánea contra cortocircuitos
Calificación de la unidad de viaje 630 A a 40 °C
Ajuste de captación de larga duración tipo Ir (protección térmica) 9 configuraciones ajustables
[Ir] rango de ajuste de captación de protección de larga duración 250...630 A
Ajuste de retardo de protección de larga duración tipo tr Fijado
[tr] rango de ajuste de retardo de protección de largo plazo 400 s a 1,5 x Ir
16 s a 6 x Ir
11 s a 7,2 x Ir
memoria térmica 20 minutos antes y después del viaje
Tipo de ajuste de captación de protección de corta duración Isd 9 ajustes ajustables
[Isd] Rango de ajuste de captación de protección de corta duración 1,5...10 x Ir
Ajuste de retardo de protección de corta duración, tipo tsd Fijado
Regulación captador protección instantánea tipo Ii Fijado
[Ii] rango de ajuste del captador de protección instantánea 6900A
Protección contra fugas a tierra Sin
Enclavamiento selectivo por zonas ZSI Sin
Número de ranuras para auxiliares eléctricos 6 ranura(s)
Señalización local LED intermitente (verde) para estar listo para operar
LED 105 % Ir (rojo) para sobrecarga
LED 90 % Ir (naranja) para sobrecarga
Ancho (W) 140mm
Altura (H) 255 milímetros
Profundidad (D) 110 milímetros
peso neto 6,2 kilos
Ambiente
Normas EN/IEC 60947
Certificaciones de productos CCC
CAO
Marina
Categoría de sobrevoltaje Clase II
Clase de protección contra descargas eléctricas Clase II
Grado de contaminación 3 conforme a IEC 60664-1
Grado de protección IP IP40 conforme a IEC 60529
Grado de protección IK IK07 conforme a IEC 62262
Temperatura del aire ambiente para el funcionamiento. -25…70 °C
Temperatura ambiente del aire para el almacenamiento -50…85°C
Humedad relativa 0…95%
Altitud de funcionamiento 0...2000 m sin reducción
2000 m...5000 m con reducción de potencia
Unidades de embalaje
Unidad Tipo de Paquete 1 PCE
Número de unidades en el paquete 1 1
Paquete 1 Altura 15,0 centímetros
Paquete 1 Ancho 16,0 centímetros
Paquete 1 Longitud 29,5 centímetros
Paquete 1 Peso 5,732 kilogramos
Tipo de unidad de paquete 2 T04
Número de unidades en el paquete 2 2
Paquete 2 Altura 30,0 centímetros
Paquete 2 Ancho 40,0 centímetros
Longitud del paquete 2 60,0 centímetros
Paquete 2 Peso 12.318 kilos
