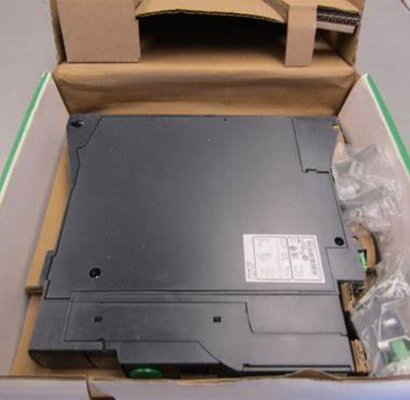

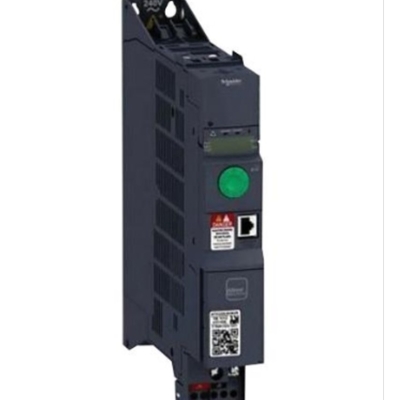

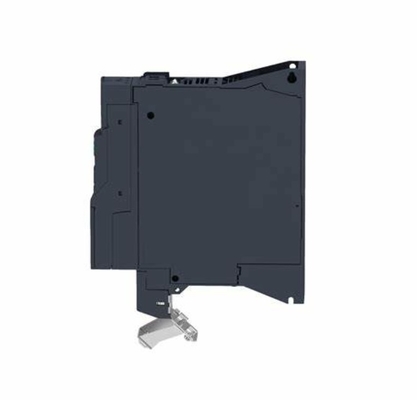

Schneider Variable Speed Drive, máquina Altivar ATV320, 0,75kW, 380 a 500V, 3 fases libro

  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
Lugar de origen China.
Nombre de la marca Schneider
Certificación CE
Número de modelo ATV320U07N4B
Cantidad de orden mínima 1
Precio USD$130
Detalles de empaquetado En cartón
Tiempo de entrega En stock
Condiciones de pago Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:
Capacidad de la fuente 500pc

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Gamma de producto Máquina ATV320 de Altivar Variante Versión estándar
formato de la impulsión libro Montaje de modo Montura del armario
Resaltar

3 fases de transmisión de velocidad variable Schneider

,

0.75kW Schneider con unidad de velocidad variable
Deja un mensaje
Descripción de producto



Principal
Rango de producto Maquina Altivar ATV320
Tipo de producto o componente Variador de velocidad
Aplicación específica del producto Máquinas complejas
variante Versión estándar
Formato de la unidad Libro
Modo de montaje Montaje en gabinete
Protocolo de puerto de comunicación Modbus serie
Puedo abrir
Tarjeta de opción Módulo de comunicación CANopen
Módulo de comunicación, EtherCAT
Módulo de comunicación Profibus DP V1
Módulo de comunicación PROFINET
Módulo de comunicación, Ethernet Powerlink
Módulo de comunicación, EtherNet/IP
Módulo de comunicación, DeviceNet
[Us] tensión de alimentación nominal 380...500 V - 15...10 %
Corriente nominal de salida 2.3 A
Potencia del motor kW 0,75 kW para trabajo pesado
Filtro EMC Filtro EMC clase C2 integrado
Grado de protección IP IP20
Complementario
Número de entrada discreto 7
Tipo de entrada discreta Desconexión de par segura STO, 24 V CC, 1,5 kOhm
Entradas lógicas DI1...DI6, 24 V CC 30 V)
DI5 programable como entrada de pulsos 0…30 kHz, 24 V DC 30 V)
Lógica de entrada discreta Lógica positiva (fuente)
Lógica negativa (sumidero)
Número de salida discreta 3
Tipo de salida discreta Colector abierto DQ+ 0…1 kHz 30 V CC 100 mA
Colector abierto DQ- 0…1 kHz 30 V CC 100 mA
Número de entrada analógica 3
Tipo de entrada analógica Tensión AI1 0...10 V CC 30 kOhm 10 bits
Tensión diferencial bipolar AI2 +/- 10 V CC 30 kOhm 10 bits
Corriente AI3 0...20 mA (o 4-20 mA, x-20 mA, 20-x mA u otros patrones según configuración) 250 Ohm 10 bits
Número de salida analógica 1
Tipo de salida analógica Corriente configurable por software AQ1 0...20 mA 800 Ohm 10 bits
Tensión configurable por software AQ1 0...10 V CC 470 Ohm 10 bits
Tipo de salida de relé Lógica de relé configurable R1A 1 NO 100000 ciclos
Lógica de relé configurable R1B 1 NC 100000 ciclos
Lógica de relé configurable R1C
Lógica de relé configurable R2A 1 NO 100000 ciclos
Lógica de relé configurable R2C
Corriente de conmutación máxima Salida de relé R1A, R1B, R1C resistiva, cos phi = 1 3 A 250 V CA
Salida de relé R1A, R1B, R1C resistiva, cos phi = 1 3 A 30 V CC
Salida de relé R1A, R1B, R1C, R2A, R2C inductiva, cos phi = 0,4 7 ms 2 A 250 V CA
Salida de relé R1A, R1B, R1C, R2A, R2C inductiva, cos phi = 0,4 7 ms 2 A 30 V CC
Salida de relé R2A, R2C resistiva, cos phi = 1 5 A 250 V CA
Salida de relé R2A, R2C resistiva, cos phi = 1 5 A 30 V CC
Corriente de conmutación mínima Salida de relé R1A, R1B, R1C, R2A, R2C 5 mA 24 V CC
Método de acceso CANopen esclavo
Operación de 4 cuadrantes posible Verdadero
Perfil de control de motor asincrónico Relación voltaje/frecuencia, 5 puntos
Control de vector de flujo sin sensor, estándar
Relación voltaje/frecuencia - Ahorro de energía, U/f cuadrático
Control vectorial de flujo sin sensor - Ahorro de energía
Relación voltaje/frecuencia, 2 puntos
Perfil de control de motor síncrono Control vectorial sin sensor
Sobrepar transitorio 170…200 % del par nominal del motor
Frecuencia máxima de salida 0,599 kHz
Rampas de aceleración y desaceleración Lineal
tú
S
CUS
Cambio de rampa
Adaptación de la rampa de aceleración/desaceleración
Parada automática de aceleración/desaceleración con inyección de corriente continua
Compensación de deslizamiento del motor Automático sea cual sea la carga
Ajustable 0...300 %
No disponible en relación voltaje/frecuencia (2 o 5 puntos)
Frecuencia de cambio 2...16 kHz ajustable
4...16 kHz con factor de reducción
Frecuencia de conmutación nominal 4 kHz
Frenado hasta detenerse Por inyección de corriente continua
Chopper de freno integrado Verdadero
Corriente de línea 3,6 A 380 V para trabajo pesado)
2,7 A 500 V para trabajo pesado)
Corriente máxima de entrada por fase 3,6 A
Voltaje máximo de salida 500 voltios
Poder aparente 2,3 kVA 500 V (servicio pesado)
Frecuencia de red 50-60 Hz
Tolerancia de frecuencia de red simétrica relativa 5 %
Línea prospectiva Isc 5 kA
Corriente de carga base en caso de sobrecarga alta 3.0 A
Disipación de potencia en W Ventilador 31 W 380 V 4 kHz
Con función de seguridad Velocidad limitada segura (SLS) Verdadero
Con función de seguridad Gestión segura de frenos (SBC/SBT) FALSO
Con función de seguridad Parada de funcionamiento segura (SOS) FALSO
Con función de seguridad Posición Segura (SP) FALSO
Con función de seguridad Lógica programable segura FALSO
Con función de seguridad Monitor de velocidad segura (SSM) FALSO
Con función de seguridad Safe Stop 1 (SS1) Verdadero
Con función de parada segura 2 (SS2) FALSO
Con función de seguridad Desconexión segura de par (STO) Verdadero
Con función de seguridad Posición limitada segura (SLP) FALSO
Con función de seguridad Dirección Segura (SDI) FALSO
Tipo de protección La fase de entrada interrumpe el accionamiento
Sobrecorriente entre las fases de salida y el accionamiento a tierra
Accionamiento de protección contra sobrecalentamiento
Cortocircuito entre fases del motor de accionamiento
Accionamiento de protección térmica
Ancho 1,8 pulgadas (45,0 mm)
Altura 12,8 pulgadas (325,0 mm)
Profundidad 9,6 pulgadas (245,0 mm)
Peso neto 5,5 libras (EE. UU.) (2,5 kg)
Ambiente
Posición de funcionamiento Vertical +/- 10 grados
Certificaciones de productos CE
ATEX
NOM
GOST
CAE
RCM
Kansas
calificación CE
ATEX
UL
CSA
CAE
RCM
Normas IEC 61800-5-1
Compatibilidad electromagnética Prueba de inmunidad a descargas electrostáticas nivel 3 IEC 61000-4-2
Prueba de inmunidad al campo electromagnético de radiofrecuencia radiada, nivel 3 IEC 61000-4-3
Prueba de inmunidad a transitorios eléctricos rápidos/ráfagas nivel 4 IEC 61000-4-4
Prueba de inmunidad a sobretensiones de 1,2/50 µs - 8/20 µs, nivel 3, IEC 61000-4-5
Prueba de inmunidad a radiofrecuencias realizada nivel 3 IEC 61000-4-6
Prueba de inmunidad a caídas de tensión e interrupciones IEC 61000-4-11
Clase ambiental (durante el funcionamiento) Clase 3C3 según IEC 60721-3-3
Clase 3S2 según IEC 60721-3-3
Aceleración máxima en caso de impacto (durante el funcionamiento) 150 m/s² a 11 ms
Aceleración máxima bajo tensión vibratoria (durante el funcionamiento) 10 m/s² a 13...200 Hz
Deflexión máxima bajo carga vibratoria (durante el funcionamiento) 1,5 mm a 2...13 Hz
Humedad relativa permitida (durante el funcionamiento) Clase 3K5 según EN 60721-3
Volumen de aire de refrigeración 2483,3 galones/hora (EE. UU.) (9,4 m3/h)
Categoría de sobrevoltaje III
Bucle de regulación Regulador PID ajustable
Precisión de velocidad +/- 10 % de deslizamiento nominal 0,2 Tn a Tn
Grado de contaminación 2
Temperatura ambiente de transporte aéreo -13,0000000000…158,0000000000 °F (-25…70 °C)
Temperatura ambiente del aire para el funcionamiento 14,0000000000…122,0000000000 °F (-10…50 °C) sin reducción de potencia
122,0000000000…140,0000000000 °F (50…60 °C) con factor de reducción
Temperatura ambiente del aire para el almacenamiento -13,0000000000…158,0000000000 °F (-25…70 °C)
Detalles de pedidos y envío
Categoría US1CP4B22152
Programa de descuentos CP4B
GTIN 3606480966408
Retornabilidad Sí
País de origen IDENTIFICACIÓN
Unidades de embalaje
Tipo de unidad de paquete 1 PCE
Número de unidades en el paquete 1 1
Paquete 1 Altura 3,346 pulgadas (8,500 cm)
Paquete 1 Ancho 10,827 pulgadas (27,500 cm)
Paquete 1 Longitud 12,795 pulgadas (32,500 cm)
Paquete 1 Peso 5,172 libras (EE. UU.) (2,346 kg)
Tipo de unidad de paquete 2 P06
Número de unidades en el paquete 2 24
Paquete 2 Altura 29,528 pulgadas (75,000 cm)
Paquete 2 Ancho 23,622 pulgadas (60,000 cm)
Paquete 2 Longitud 31,496 pulgadas (80,000 cm)
Paquete 2 Peso 146,175 libras (EE. UU.) (66,304 kg)
