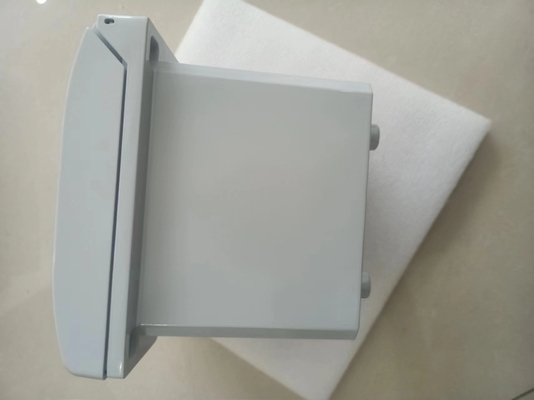

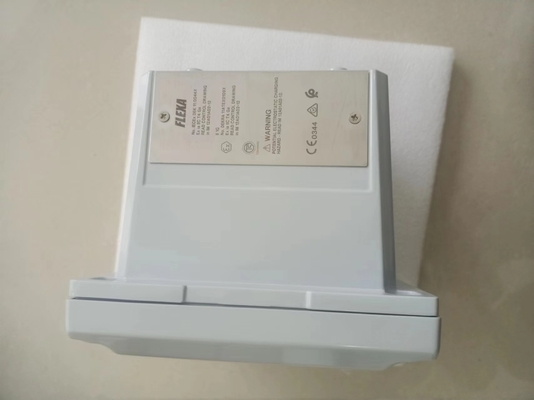

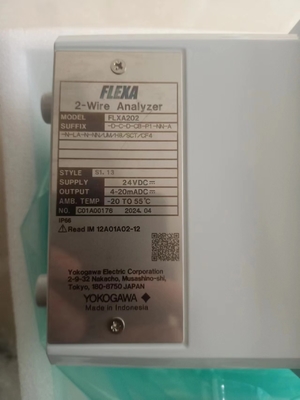

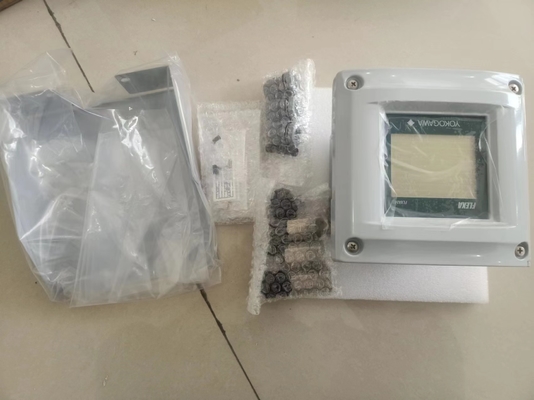

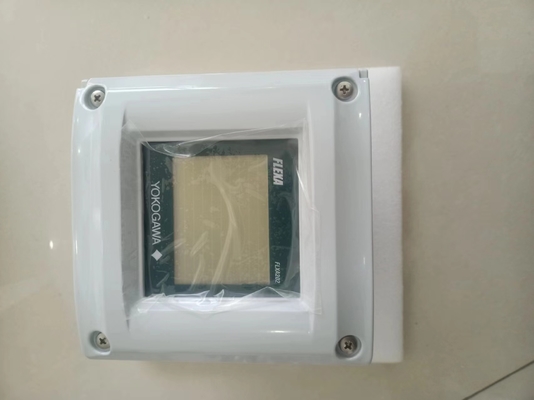

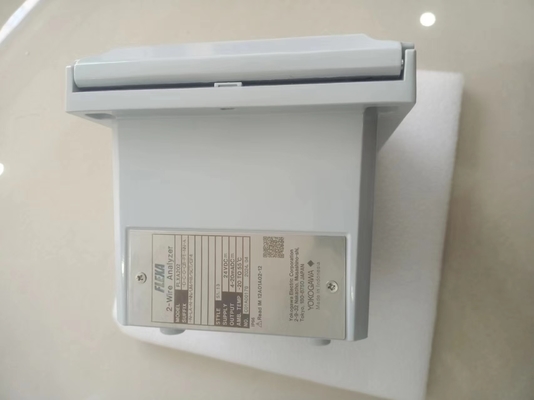

Transmisor de doble canal FLXA202 original de YOKOGAWA, también conocido como FLXA202-D-B-D-AB-P1

n General El analizador de dos cables modelo FLXA®202, uno de los modelos de la serie FLEXA®, ofrece mediciones con un solo o dos sensores.El analizador de diseño modular ofrece 4 tipos de mediciones ¢ pH/ORP (potencial de oxidación-reducción), conductividad de contacto (SC), conductividad inductiva (ISC) u oxígeno disuelto (DO) con el módulo de sensor respectivo.la combinación de dos entradas del mismo tipo de sensor ¢ pH/ORP y pH/ORP (sólo sensor analógico)Los módulos de medición de dos sensores ofrecen funciones adicionales: función de datos calculados y sistema redundante.La variedad de datos calculados a partir de dos parámetros de medición se puede seleccionar para cada medición.En el sistema redundante construido sobre dos parámetros de medición de dos entradas de sensores,el parámetro de salida principal se cambia automáticamente a la segunda salida del sensor en caso de fallo del sensor principalAdemás de los sensores de pH/ORP analógicos convencionales, el analizador FLXA202 se puede conectar al sensor digital de Yokogawa, el sensor FU20F/FU24F/SC25F Digital pH/ORP SENCOM®.En la interfaz hombre-máquina (HMI) FLXA202, el analizador de tipo de 2 cables FLXA202 ofrece un fácil funcionamiento de pantalla táctil y una estructura de menú simple en 12 idiomas.El analizador FLXA202 reconoce automáticamente el módulo de sensor instalado y prepara los menús necesarios para la configuración correcta, incluso para la medición de sensores duales. Para la medición inmediata, el FLXA202 ofrece una funcionalidad de configuración rápida. La pantalla de configuración rápida aparece cuando se enciende el analizador. Solo unas pocas configuraciones,el lenguaje, las configuraciones básicas del sensor y la salida se iniciará la medición.El FLXA202 ofrece la mejor precisión en la medición con función de compensación de temperatura y función de calibraciónEl diagnóstico de los sensores y la indicación del bienestar de los sensores hacen que la medición sea fiable.Para la amplia gama de entornos industriales, el FLXA202 está diseñado con la carcasa de aleación de aluminio fundido con recubrimiento resistente a la corrosión.ISC y DO • Medición con dos sensores en un analizador de tipo de dos alambres; pH/ORP y pH/ORP, SC y SC, and DO and DO • Calculated data from dual sensor measurement • Redundant system on dual sensor measurement • Connection of FU20F / FU24F / SC25F Digital pH/ ORP SENCOM Sensor • Easy touch screen operation on 2-wire type analyzer • Simple HMI menu structure in 12 languages • Quick setup menu for immediate measurement • Indication of sensor wellness • Enclosure – aluminum alloy cast. GS 12A01A03-01EN ©Copyright Sep. 2015 2a Edición Feb. 02, 2016 2 Todos los derechos reservados. Copyright © 2015, Yokogawa Electric Corporation GS 12A01A03-01EN n Especificaciones generales 1. Basic ■ Measurement Object/Sensor Type • pH/Oxidation-reduction Potential (pH/ORP) (analog sensor) • Conductivity (SC) • Inductive Conductivity (ISC) • Dissolved Oxygen (DO) • pH/Oxidation-reduction Potential (pH/ORP) (digital sensor) Note: El objeto de medición disponible depende de un módulo de sensores instalado en el analizador. ■ Analyzer Structure Module structure ● Composition of Analyzer One (1) Housing assembly One (1) or two (2) Sensor modules ● Combination of Sensor Module when two modules are installed Combinations of two same sensor modules are available; pH/ORP y pH/ORP (sensor analógico) SC y SC DO y DO 2.El potencial de pH/reducción de la oxidación (pH/ORP) con sensores analógicos ■ Especificación de entrada Entrada de doble impedancia alta (≥1012 Ω) ■ Rango de entrada pH: -2 a 16 pH (con opción /K: 0 a 14 pH) ORP: -1500 a 1500 mV rH: 0 a 100 rH Temperatura: Pt1000: -30 a 140 oC Pt100: -30 a 140 oC 6.8k: -30 a 140 oC PTC10k: -30 a 140 oC NTC 8k55:-10 a 120 oC 3k Balco: -30 a 140 oC PTC500: -30 a 140 oC ■ Rango de pH de salida: rango mínimo de 1 pH máximo de 20 pH ORP: rango mínimo de 100 mV máximo de 3000 mV rH: rango mínimo de 2 rH máximo de 100 rH Temperatura: rango mínimo de 25 oC máximo.■ Rendimiento (precisión) (Las especificaciones se expresan con entradas simuladasLa temperatura de la solución es de ± 0,01 kPa y la temperatura de la solución es de ± 0,01 kPa y la temperatura de la solución es de ± 0,01 kPa.PTC500 Linealidad: ±0,3 oC Repetibilidad: ±0,1 oC Precisión: ±0,3 oC con Pt100 Linealidad: ±0,4 oC Repetibilidad: ±0,1 oC Precisión: ±0,4 oC 2-2.Conductividad (SC) ■ Especificación de entrada Medición de dos o cuatro electrodos con excitación de onda cuadrada■ Conductividad del rango de entrada: min.: 0 μS/cm max.: 200 mS x (constante de la célula) (sobre el rango 2000 mS/cm) Resistividad: min.: 0,005 kΩ / (constante de célula) max.: 1000 MΩ x cm Temperatura: Pt1000: -20 a 250 oC Pt100: -20 a 200 oC Ni100: -20 a 200 oC NTC 8k55: -10 a 120 oC Pb36(JIS NTC 6k):-20 a 120 oC ■ Conductividad del rango de salidaSe utilizará el método de ensayo de la composición de las partículas de aluminio.■ Performance (Exactitud) (Las especificaciones se expresan con entradas simuladas)) Conductividad 2 μS x K cm-1 a 200 mS x K cm-1 Precisión: ±0.5%F.S. 1 μS x K cm-1 a 2 μS x K cm-1 Precisión: ±1%F.S. Resistencia 0.005kΩ / K cm-1 a 0.5MΩ / K cm-1 Precisión: ±0.5%F.S. 0.5MΩ / K cm-1 a 1MΩ / K cm-1 Precisión: ±1% F.S. Temperatura con Pt1000, Pb36, Ni100 Precisión: ±0,3 oC con Pt100, NTC 8k55 Precisión: ±0,4 oC Tabla de compensación de temperatura NaCl: ±1 % Matriz: ±3 % Respuesta de paso:90 % (< 2 décadas) en 7 segundos Nota: "FS" significa el valor máximo de ajuste de la salida del analizador. "K" significa la constante de celda.
