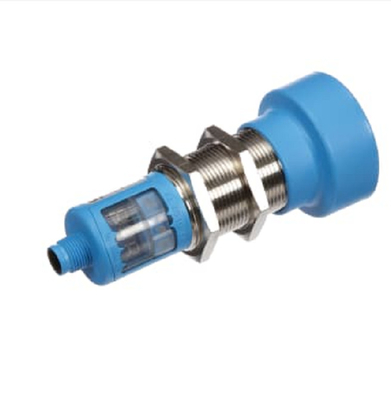

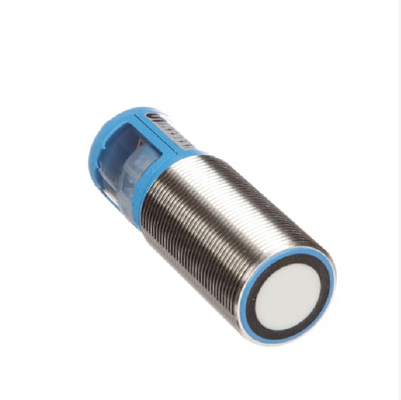

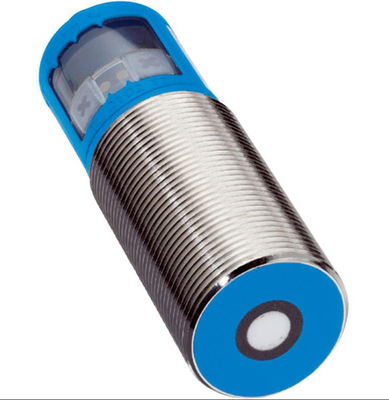

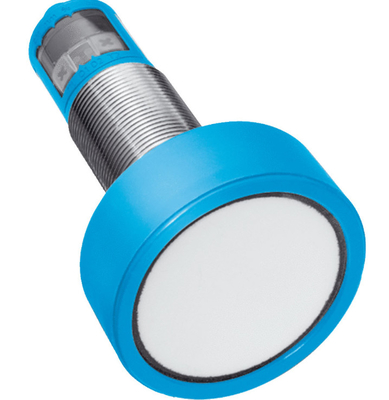

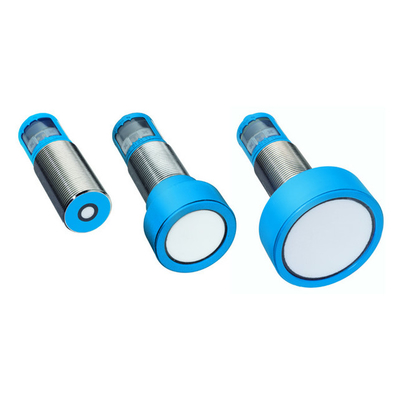

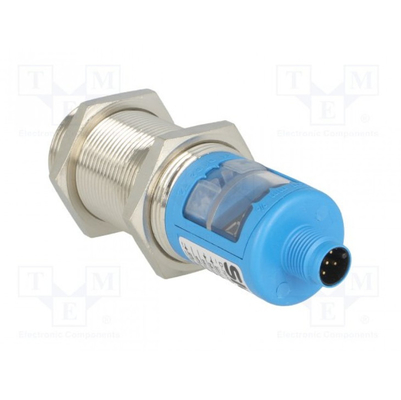

SICK Sensores de distancia por ultrasonido UM30-212113 UM30-215113 UM30-215115 UM30-214114 UM30-214118 UM30-211113

Datos técnicos detallados Mecánica/electrónica Voltagem de alimentación Vs 9 V DC... 30 V 1) 2) Consumo de energía ≤ 2.4 W 3) Tiempo de inicialización < 300 ms Diseño Material de la carcasa cilíndrica Metal (aceite niquelado), PBT, transductor ultrasónico: espuma de poliuretano, resina epoxi de vidrio) Tamaño del hilo M30 x 1.5 Tipo de conexión Conector masculino, M12, pantalla LED de indicación de 5 pines,2 x LED Peso 210 g Eje de transmisión Dimensiones rectas (W x H x D) 47.5 mm x 47.5 mm x 102 mm Calificación de la carcasa IP65 / IP67 Clase de protección III 1) Valores límite, protegidos por polaridad inversa Operación en red protegida por cortocircuito: máximo 8 A, clase 2. 2) 15 V...30 V cuando se utilice la tensión de salida analógica.3) Sin carga. Parámetros relacionados con la seguridad MTTFD 101 años DCavg 0% Rendimiento Alcance de funcionamiento, alcance límite 350 mm... 3.400 mm, 5,000 mm Objetos naturales objetivo 1) En relación con el valor medido actual, valor mínimo ≥ resolución. 2) En referencia al valor de medición actual. 3) La compensación de temperatura puede apagarse, sin compensación de temperatura: 0,17 % / K.4) Limpiado posterior de la salida analógica, dependiendo de la aplicación, puede aumentar el tiempo de respuesta hasta en un 200%.49Sujeto a cambios sin previo aviso UM30-21411815 % 1) Accuracy ± 1 % 2) 3) Temperature compensation ✔ Response time 180 ms 4) Switching frequency 4 Hz Output time 43 ms Ultrasonic frequency (typical) 120 kHz Detection area (typical) See diagrams Additional function Adjustable operating modes: Switching point (DtO) / Switching window/Background (ObSB) Teach-in of digital output Set levels of digital outputs Invertable digital output Set on delay digital output Teach-in of analog output Scaling of analog outputs Invertable analog output Automatic selection of analog current or voltage output Synchronization of up to 50 sensors Multiplexing: no hay conversación cruzada de hasta 50 sensores Filtros de medición ajustables: Measured value filters/Filter strength/Foreground suppression/Detection area/Sensitivity and sound beam Display (can be deactivated) Reset to factory default 1) In relation to the current measured value, valor mínimo ≥ resolución. 2) En referencia al valor de medición actual. 3) La compensación de temperatura puede apagarse, sin compensación de temperatura: 0,17 % / K.4) Limpiado posterior de la salida analógica, dependiendo de la aplicación, puede aumentar el tiempo de respuesta hasta en un 200%. Interfaces Digital output Number 1 1) Type PNP Maximum output current IA ≤ 200 mA Analog output Number 1 Type Current output / voltage output Function Automatic selection of analog current or voltage output dependent on load Current 4 mA ... 20 mA, ≤ 500 Ω 2) Tensión 0 V... 10 V, ≥ 100.000 Ω Resolución de 12 bits Entrada multifuncional (MF) 1 x MF Histeresis 50 mm 1) PNP: Alto = VS - (< 2 V) / Bajo = 0 V. 2) Para 4 mA...20 mA y Vs ≤ 20 V máximo. carga ≤ 100 Ω. Datos ambientales Temperatura ambiente, funcionamiento 25 °C... +70 °C Temperatura ambiente, almacenamiento 40 °C... +85 °C 2024-06-27 07:49:40 | Product data sheet Subject to change without notice ULTRASONIC DISTANCE SENSORS | SICK 3 A B C D E F H I J K L M N O P Q R S T UM30-214118 | UM30 ULTRASONIC DISTANCE SENSORS Classifications ECLASS 5.0 27270804 Clase 5.1.4 27270804 ECLASS 6.0 27270804 ECLASS 6.2 27270804 ECLASS 7.0 27270804 ECLASS 8.0 27270804 ECLASS 8.1 27270804 ECLASS 9.0 27270804 ECLASS 10.0 27270804 ECLASS 11.0 27270804 ECLASS 12.0 27272806 ETIM 5.0 EC001846 ETIM 6.0 EC001846 ETIM 7.0 EC001846 ETIM 8.0 EC001846 EC001846 UNSPSC 16.0901 41111960 Dibujo dimensional (Dimensiones en mm (pulgadas)) UM30-214 3 3 2 102 (4.02) 69 (2.72) 33 (1.30) 19.5 (0.77) Ø 47.5 (1.87) M30 x 1.5 5 (0.20) 5 (0.20) 1 11 (0.43) M12 x 1 1 Conexión 2 Display 3 Muescas de montaje, SW 36 mm Tipo de conexión 1 2 4 3 5 4 SENSORES DE DISTANCIA ULTRASÓNICOS:49Sujeto a cambios sin previo aviso UM30-2141185 pin L+ Q/ ̄Q 1 4 brn blk QA wht 2 3 M blu gra 5 Sincronización/Multi1 1 Sincronización y modo multiplex, Conexión + comunicación Ajuste posible 2 4 4 5 5 T1 D1 D2 T2 2 Muestra 4 Elementos de control 5 Indicadores de estado 2024-06-27 07:49La hoja de datos del producto está sujeta a cambios sin previo aviso.600 (63.00) 2,400 (94.49) 2,400 (94.49) 1,600 (63.00) 800 (31.50) 800 (31.50) 0 Área de detección en mm (pulgadas) 3 4 5 2 0 800 (31.50) 2,400 (94.49) 1,600 (63.00) 3,200 (125.98) 4,000 (157.48) 5,600 (220.47) 4,800 (188).98) Área de detección en mm (pulgadas) 1 1 Rango de detección dependiente de las propiedades de reflexión, tamaño y alineación del objeto 2 Rango de limitación 3 Rango de funcionamiento 4 Objeto ejemplo:placa alineada 500 mm x 500 mm
