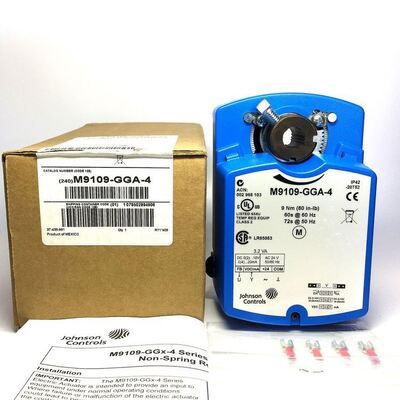

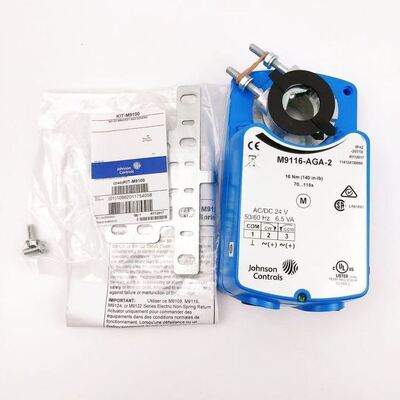

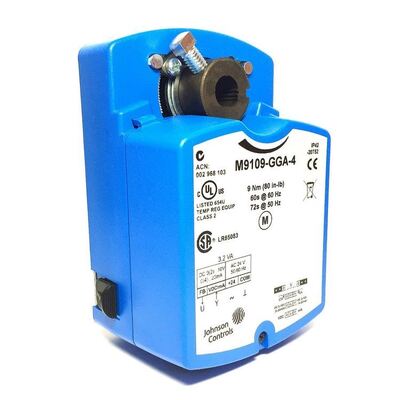

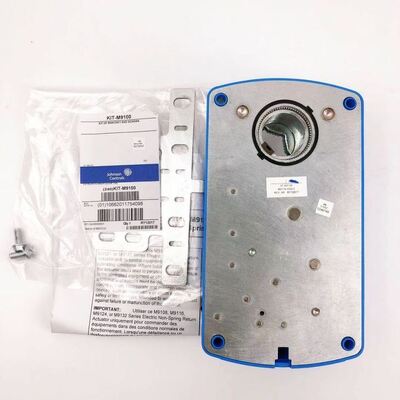

Actuador de válvula original Johnson M9116-GGA-2 para tipo de interruptor con reseteo de resorte.

Especificaciones técnicas del producto M9108, M9116, M9124 y M9132 Actuadores eléctricos de retorno sin resortes de la serie M9108-, M9116-AGx: 20 a 30 VAC a 50/60 Hz o 24 VDC ± 10%; 6.5 Alimentación de VA, Clase 2 Todos los demás modelos: 20 a 30 VAC a 50/60 Hz o 24 VDC ± 10%; fuente de 7,5 VA, señal de entrada de clase 2 AGx: 24 VAC a 50/60 Hz o 24 VDC GGx, HGx: 0 (2) a 10 VDC, 0 (4) a 20 VDC,o de 0 (4) a 20 mA JGx: El valor del potenciómetro es de 100 ohmios mínimo a 10.000 ohmios máximo Ajustes de señal de entrada AGx: Configuración de fábrica: terminales 1 y 2, rotación CW terminales 1 y 3, rotación CCW GGx,HGx (entrada de voltaje o entrada de corriente): Configuración de fábrica: 0 a 10 VDC, 0 a 20 mA, rotación CW con aumento de la señal Jumper Seleccionable: 0 (2) a 10 VDC, 0 (4) a 20 VDC, o 0 (4) a 20 mA HGx Ajustable Cero: 0 a 6 VDC, 0 a 12 VDC,o de 0 a 12 mA de longitud ajustable: 2 a 10 VDC, 4 a 20 VDC, o 4 a 20 mA GGx, HGx, JGx: La acción es seleccionable por el saltador Directo (CW) o Inverso (CCW) con aumento de la señal.Para las aplicaciones de la categoría 85,000 ohms para 0 (4) a 20 V Entrada de corriente: 500 ohms JGx: Potenciómetro Entrada: 1.8 megohms señal de retroalimentación AGD: 135 ohm potencialómetro de retroalimentación AGE: 1.000 ohm potencialómetro de retroalimentación GGx, HGx:0 a 10 VDC o 2 a 10 VDC para 90° (10 VDC a 1 mA) Corresponde a la selección del alcance de la señal de entrada. JGx: 0 a 10 VDC para 90° (10 VDC a 1 mA) Clasificación del interruptor auxiliar xGC: dos interruptores de doble lanzamiento de polo único (SPDT) calificados a 24 VAC 1.5 A inductivo, 3.0 A resistivo; 35,0 VA máximo por interruptor,Clasificación de la potencia mecánica (couple de funcionamiento) de la serie M9108: 70 lb.in (8 N.m.) para una unidad; no destinado a uso en tándem Serie M9116: 140 lb.in (16 N.m.) para una unidad M9116 (en tándem) 280 lb.in (32 N.m.) para dos unidades (GGx, HGx) Serie M9124:M9124 (en conjunto) 420 lb.in (48 N.m) para dos unidades (AGx), GGx, HGx) Serie M9132: 280 lb∙in (32 N∙m) para una unidad, M9132 (en tándem) 560 lb∙in (64 N∙m) para dos unidades (AGx,GGx) Nivel de ruido audible 45 dBA a 1 m Rango de rotación de 0 a 90° en incrementos de 5 grados, limitado mecánicamente a 93° Tiempo de rotación M9108: 30 segundos a una carga nominal del 50%, de 25 a 50 segundos para 0 a 70 lb∙in (0 a 8 N∙m) M9116:80 segundos con 50% de carga nominal 70 a 115 segundos para 0 a 140 lb∙in (0 a 16 N∙m) M9124M9132: 140 segundos a 50% de carga nominal 115 a 205 segundos para 0 a 280 lb⋅in (0 a 24 N∙m)
