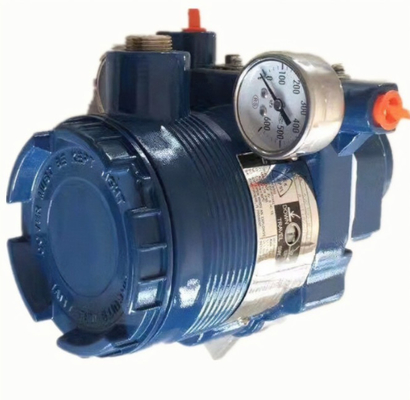

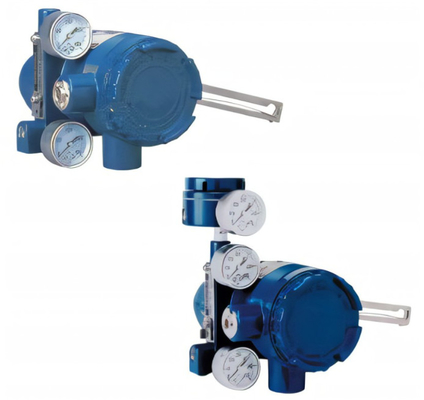

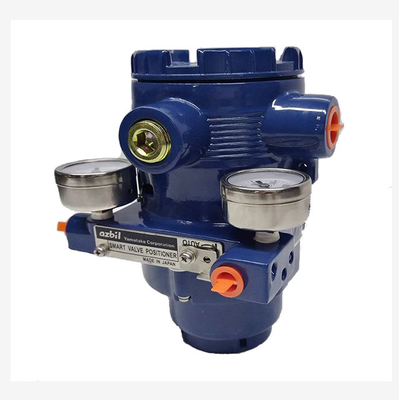

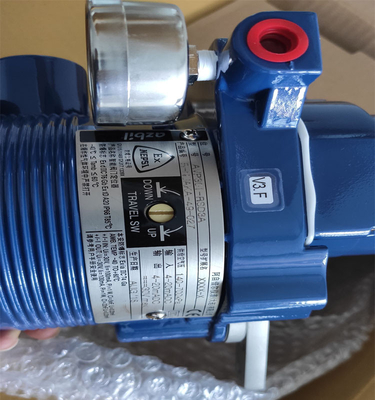

Japón Azbil yamatake posicionador de válvulas azbil avp300-rsd3a AVP100 AVP102 AVP300 AVP301 AVP302 AVP307

Descripción del producto

La serie 300 recibe una señal de corriente continua de los dispositivos de control y controla las válvulas neumáticas.Además de esta función básica, la Serie 300 tiene capacidades de comunicación, programa de configuración automática,y funciones de autodiagnóstico que aumentarán en gran medida la productividad y la eficiencia de la operación de la planta.El modelo AVP301 tiene una función de transmisor de desplazamiento de válvula que transmite una señal CC de 4-20 mA.El modelo AVP302 tiene un protocolo de comunicación HART.

Especificación

Posicionador de válvulas de YamatakePrincipio de funcionamiento:
El posicionador de válvula Yamatake es el principal accesorio de la válvula de control, que detendrá la señal de retroalimentación de desplazamiento como las señales de entrada, como se establece en la señal de salida del controlador, comparando,cuando hay una desviación, cambio de su señal de salida al actuador, el movimiento del actuador, el tallo de la válvula se establece entre el desplazamiento y la señal de salida del controlador a la relación correspondiente.el posicionador de válvula consta de un sistema de control de retroalimentación con el desplazamiento del tallo como señal de medición y la salida del controlador como señal de ajusteLa variable de control del sistema de control es la señal de salida del posicionador de válvulas al actuador.

1 Se utiliza para el importante sistema de regulación con altos requisitos de calidad para mejorar la precisión de posicionamiento y la fiabilidad de la válvula de regulación.
2 para ambos extremos de la diferencia de presión de la válvula (4p> 1MPa).La fuerza de salida del actuador se incrementa aumentando la presión de la fuente de gas para superar la fuerza desequilibrada del líquido sobre el carrete y reducir el error de curso.
3 cuando el medio se ajusta a alta temperatura, alta presión, baja temperatura, tóxico, inflamable, explosivo, con el fin de evitar fugas externas, a menudo el embalaje se presiona muy fuertemente,Así que la fricción entre el tallo y el embalaje es grande, en este momento el posicionador puede superar el retraso de tiempo.
Si el medio está ajustado para líquido viscoso o que contenga sólidos en suspensión sólidos, el posicionador puede superar la resistencia del medio al movimiento del tallo.
5 para una válvula de control de gran diámetro (Dg> 100 mm) para aumentar el empuje de salida del actuador.
Cuando la distancia entre el regulador y el actuador es superior a 60 m, el posicionador puede superar el retraso de transmisión de la señal de control y mejorar la velocidad de reacción de la válvula.
7 para mejorar las características meteorológicas de la válvula de regulación.
8 cuando un regulador controla dos actuadores para implementar el control de rango, se pueden utilizar dos posicionadores para aceptar señales de entrada bajas y señales de entrada altas, respectivamente, y luego un actuador de acción de rango bajo,la otra acción de elevación, que constituye la regulación del rango.
