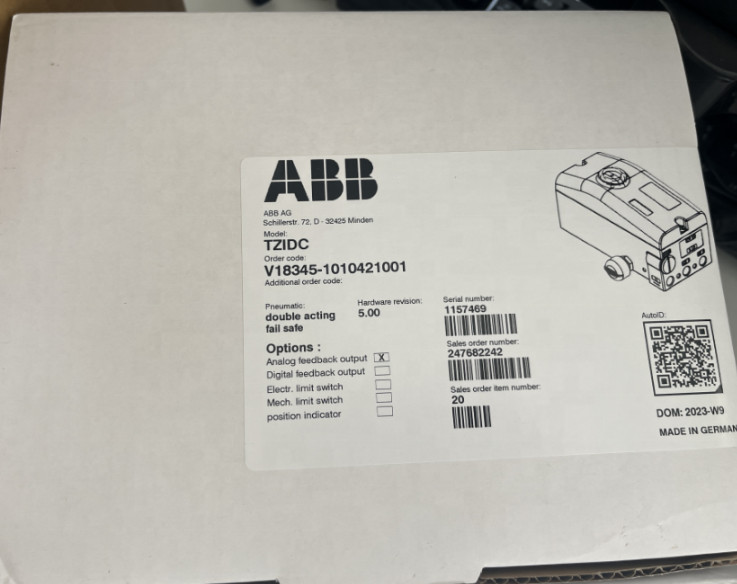

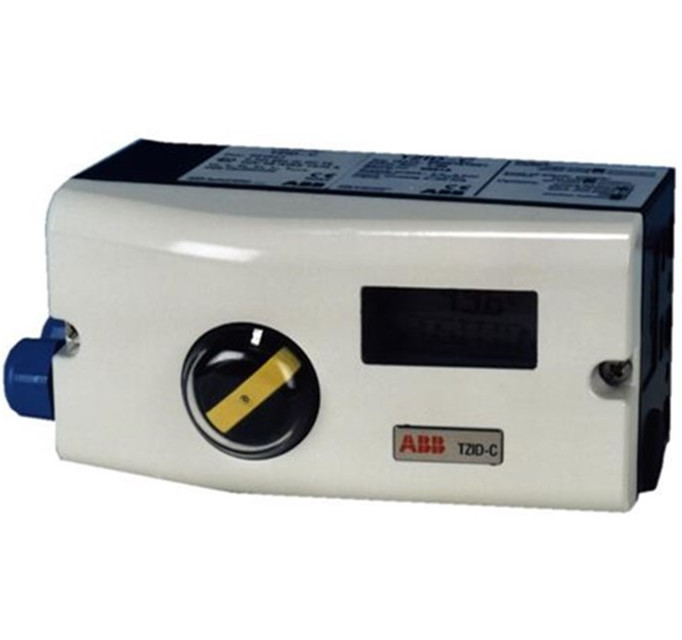

Alemania Original ABB TZIDC Posicionador electropneumático V18345-1010421001

V18345-1010421001 para la obtención de la información necesaria para la obtención de los resultados de las pruebas

V18345 - TZIDC

Con un valor de las partidas del producto igual o superior a 20% del precio franco fábrica

y panel del operador

estuche de aluminio, barnizado, con indicador de posición mecánico,

para su montaje en actuadores lineales de acuerdo con DIN / IEC 534 / NAMUR o en rotación

Actuadores de acuerdo con el VDI / VDE 3845

Entrada 4... 20 mA, de dos cables, con enchufe para el adaptador LKS y F

módulo para la comunicación HART, FM / CSA, doble acción, congelación sin éxito,

Cable: hilo 1/2-14 NPT, tubería de aire: hilo 1/4-18 NPT, módulo enchufable

para la retroalimentación de posición analógica, rango de señal 4... 20 mA, de dos cables,

Sin kit mecánico opcional para la retroalimentación digital de la posición, estándar

Diseño

• V18345: TZIDC = inteligente, configurable con el indicador y el panel del operador

• Casco / montaje: 1 = Casco de aluminio, barnizado, protección IP 65 (NEMA 4X) para el montaje en actuadores lineales conforme a DIN/IEC 534/NAMUR o en actuadores rotativos conforme a DIN/IEC 534/NAMUR.a VDI/VDE 3845, también listo para su montaje integral

• Puerto de entrada / comunicación: 1 = Entrada 4...20 mA, de dos cables con enchufe de conector para el adaptador LKS

• Protección contra explosiones: 0 = sin

• Posición de salida/seguridad (en caso de avería eléctrica): 4 = doble acción, seguridad contra averías

• Conexiones: 2 = Cable: hilo 1/2-14 NPT, tubería de aire: hilo 1/4-18 NPT

• Modulos opcionales para la retroalimentación de posición analógica o digital: 1 = Modulo enchufable de retroalimentación de posición analógica (signo. rango 4... 20 mA)

• Equipo mecánico opcional para la retroalimentación de la posición digital: 0 = sin

• Diseño (barniz / codificación): 1 = Estándar

• Señal de salida (tecnología de dos cables) Rango nominal: 4... 20 mA

• Entrada digital: tensión de control 0... 5 V estado de conmutación lógica de CC "0" 11... 30 V estado de conmutación lógica de CC "1"

• Salida digital (circuito de control de acuerdo con la norma DIN 19234/NAMUR) Tensión de alimentación: 5... 11 V CC

• Presión de alimentación: 1,4... 6 bar (20... 90 psi)

• Consumo de aire: < 0,03 kg/h / 0,015 m3 (independiente de la presión de alimentación)

• Material de la carcasa/protecciones: Aluminio, clase de protección IP 65 / NEMA 4X

• Superficie/color: barniz de inmersión electrostática con resina epoxi, endurecido en estufa.

• Conexiones neumáticas: hilos G 1/4 o 1/4-18 NPT
