Información sobre los pedidos en el cuadro 1: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches, retroalimentación de 0 a 10 VDC, y ajustable de cero y el lapso DMPR-KR003* Kit de pines de manga para los amortiguadores redondos de Johnson Controls con un 5/16 de pulgada. (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer, 120/24 VAC, 60 Hz, clase 2 M9000-104 Transformador de 14 VA, 230/24 VAC, 60 Hz, Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 in- Kit de acoplamiento del eje para montar en un 1 pulg. diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off, actuadores flotantes, proporcionales o resistivos M9000-300 Weather Shield Enclosure protege a los actuadores M9108 en aplicaciones de amortiguadores exteriores.

Descripción La serie M91xx incluye los modelos M9108, M9116, M9124 y M9132.Los actuadores M91xx están disponibles para su uso con encendido/apagadoEstos actuadores bidireccionales no requieren un enlace de amortiguador, y se instalan fácilmente en un amortiguador con un eje redondo de hasta 3/4 de pulgada.20 mm de diámetro o un eje cuadrado de hasta 5/8"Los modelos M91xx pueden ser montados directamente o remotamente en un amortiguador, o montados en una válvula utilizando uno de los kits de enlace de válvulas M9000-5xx.Dos - AGxLos modelos -GGx o -HGx en tándem proporcionan el doble del par o 560 lb·in (64 N·m). El ángulo de rotación es ajustable mecánicamente de 0 a 90° en incrementos de 5 grados.Los interruptores auxiliares integrales están disponibles para indicar la posición de parada final o para realizar funciones de conmutación en cualquier ángulo dentro del rango de rotación seleccionadoLa retroalimentación de la posición está disponible a través de interruptores, un potenciómetro o una señal de CC de 0 a 10 V.Características • un simple acoplamiento directo reduce el tiempo de instalación y puesta en marcha, al tiempo que mejora la fiabilidad al eliminar los enlaces de amortiguadores • seis pares: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V• Dirección de rotación seleccionable por el saltador y liberación manual de engranajes simplifican la instalación, la configuración, and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systemsLas aplicaciones incluyen: amortiguadores de aire de retorno o de escape, amortiguadores de control de cara y de derivación, palas de posicionamiento para ventiladores de volumen variable,para el posicionamiento de las válvulas de mariposa de las series VF4000 y VF5000, y el posicionamiento de las válvulas de bola de la serie VG1000 y las válvulas de globo de la serie VG7000 cuando se utilizan con las conexiones de válvulas de la serie M9000-5xx.Dos de los siguientes modelos proporcionan el doble de par de funcionamiento de una sola unidad cuando están montados en tándem: M9116-GGx o -HGx, M9124-AGx, -GGx o -HGx, y M9132-AGx o -GGx. Consulte la información del fabricante para dimensionar correctamente el amortiguador, la válvula y/o el actuador.con una capacidad de transmisión superior a 300 W,Estos actuadores M91xx compactos utilizan un motor de CC con circuito de detección de estancamiento que funciona durante toda la carrera.- HGxLos modelos -JGx y -JGx emplean técnicas de filtración de ruido en la señal de control para eliminar el reposicionamiento debido al ruido de la línea.La posición del actuador se indica visualmente de 0 a 90° en la cubierta.Un soporte anti-rotación impide el movimiento lateral del actuador. Presionar la liberación de la marcha de resorte en la cubierta del actuador desactiva el tren de engranajes para el reposicionamiento manual del acoplador.Se refiere a la M9108, M9116, M9124, M9132 Serie Actuadores eléctricos sin resorte de retorno (LIT-2681058) o el boletín de productos M9108, M9116, M9124,Instrucciones para la instalación de los actuadores eléctricos sin resorte de la serie M9132. 34-636-399) para información importante sobre la aplicación del producto Información de reparación Si el actuador eléctrico de la serie M9108, M9116, M9124 o M9132 no funciona dentro de sus especificaciones,sustituir la unidadPara obtener un actuador de repuesto, póngase en contacto con el representante de Johnson Controls más cercano.

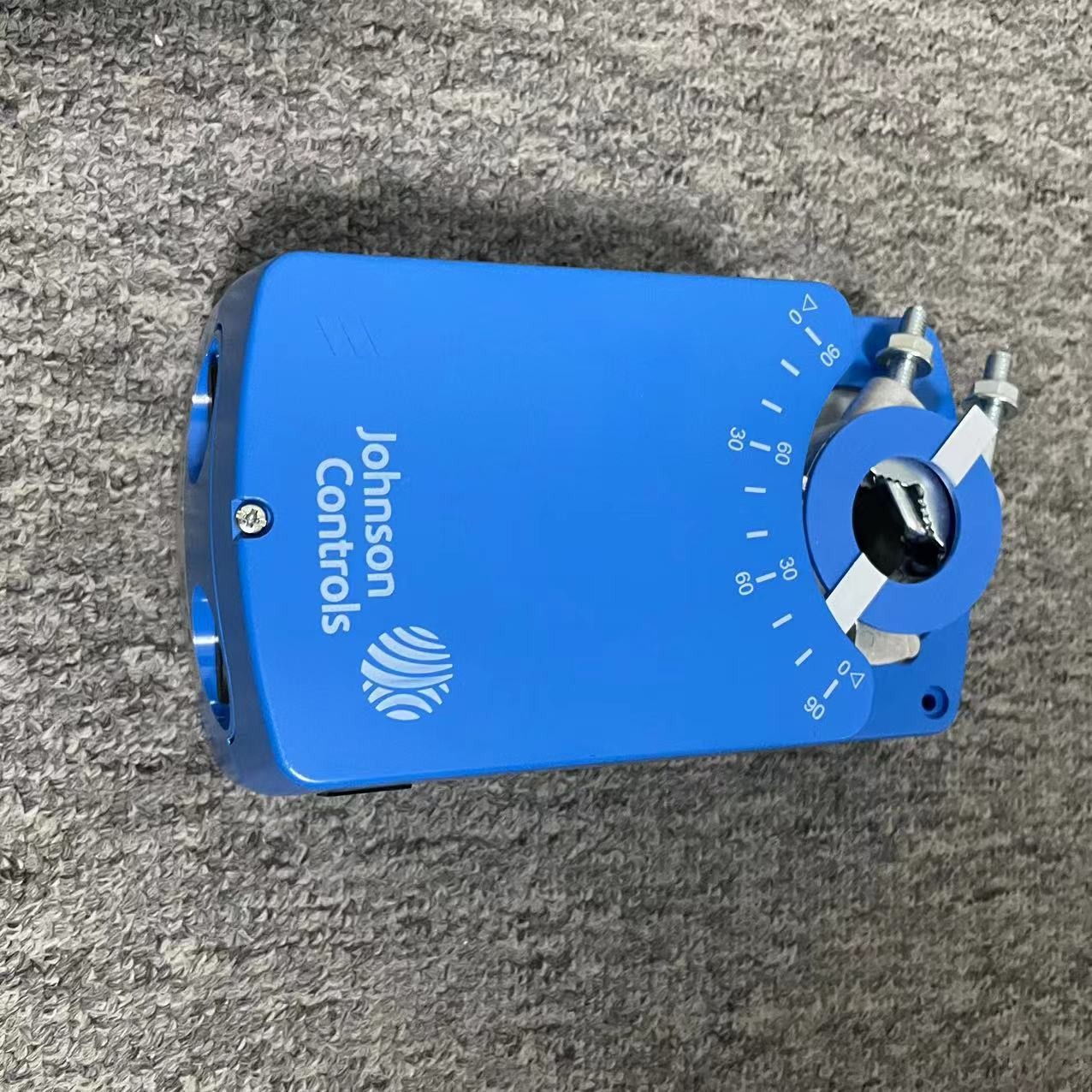

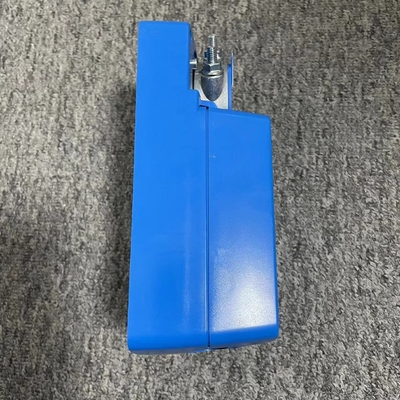

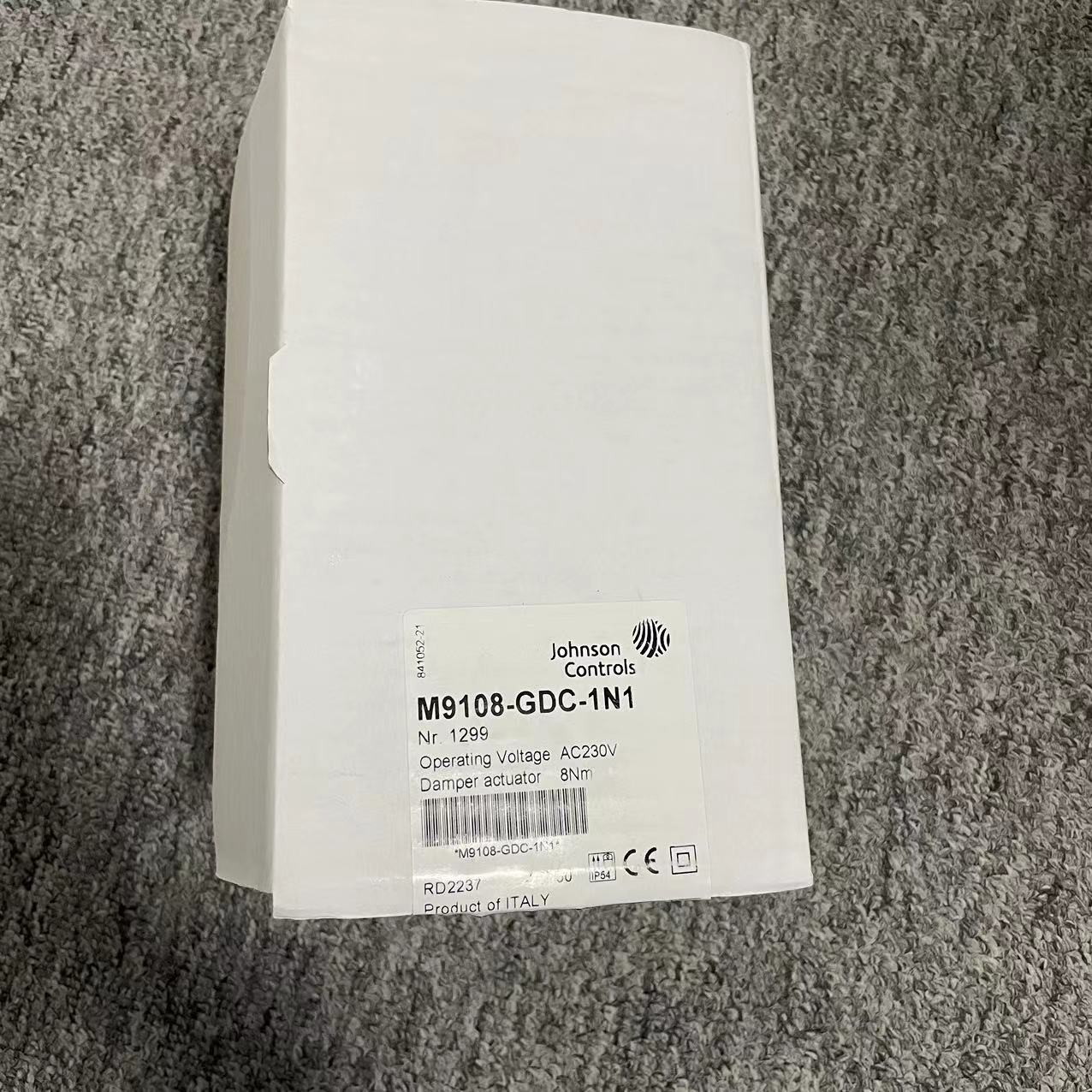

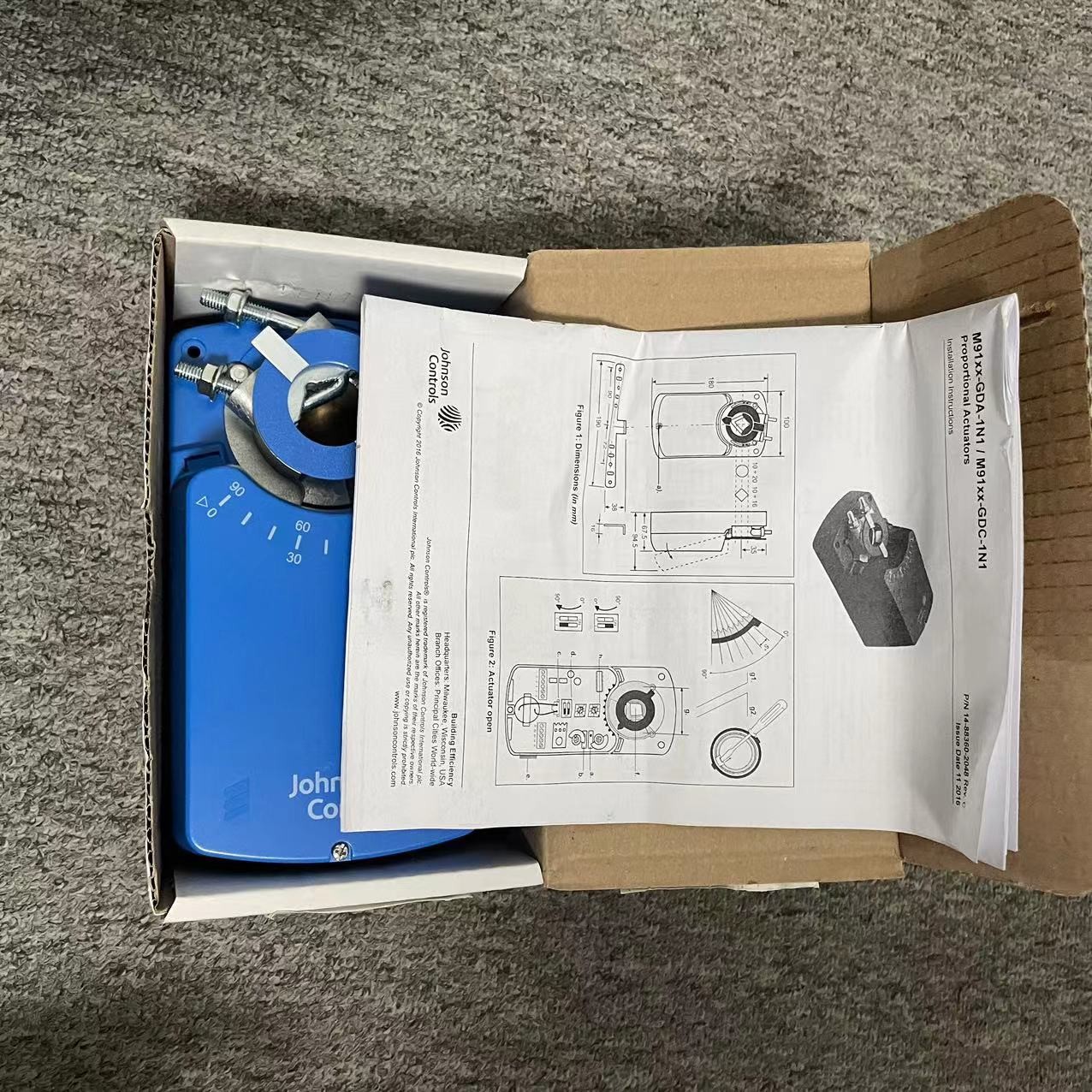

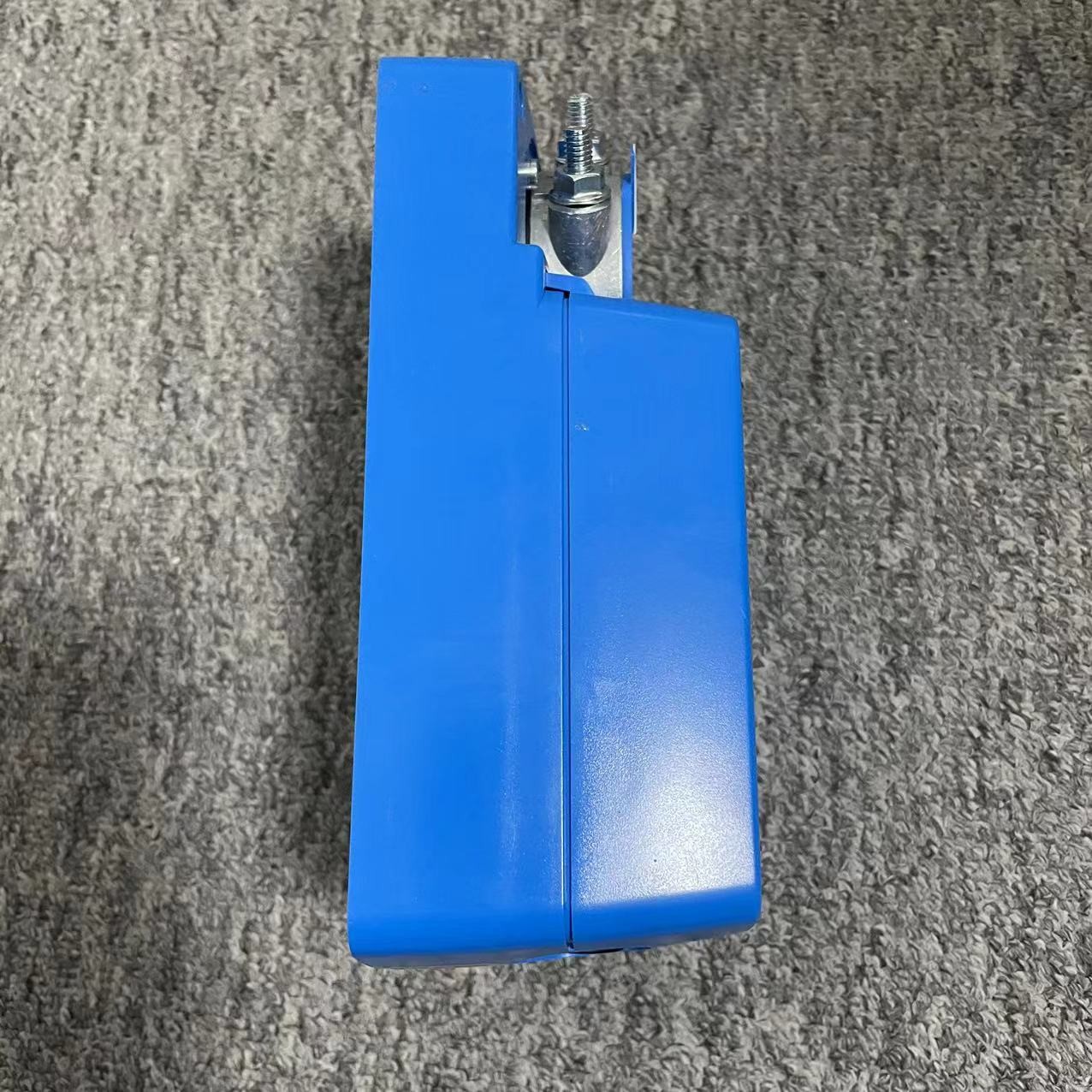

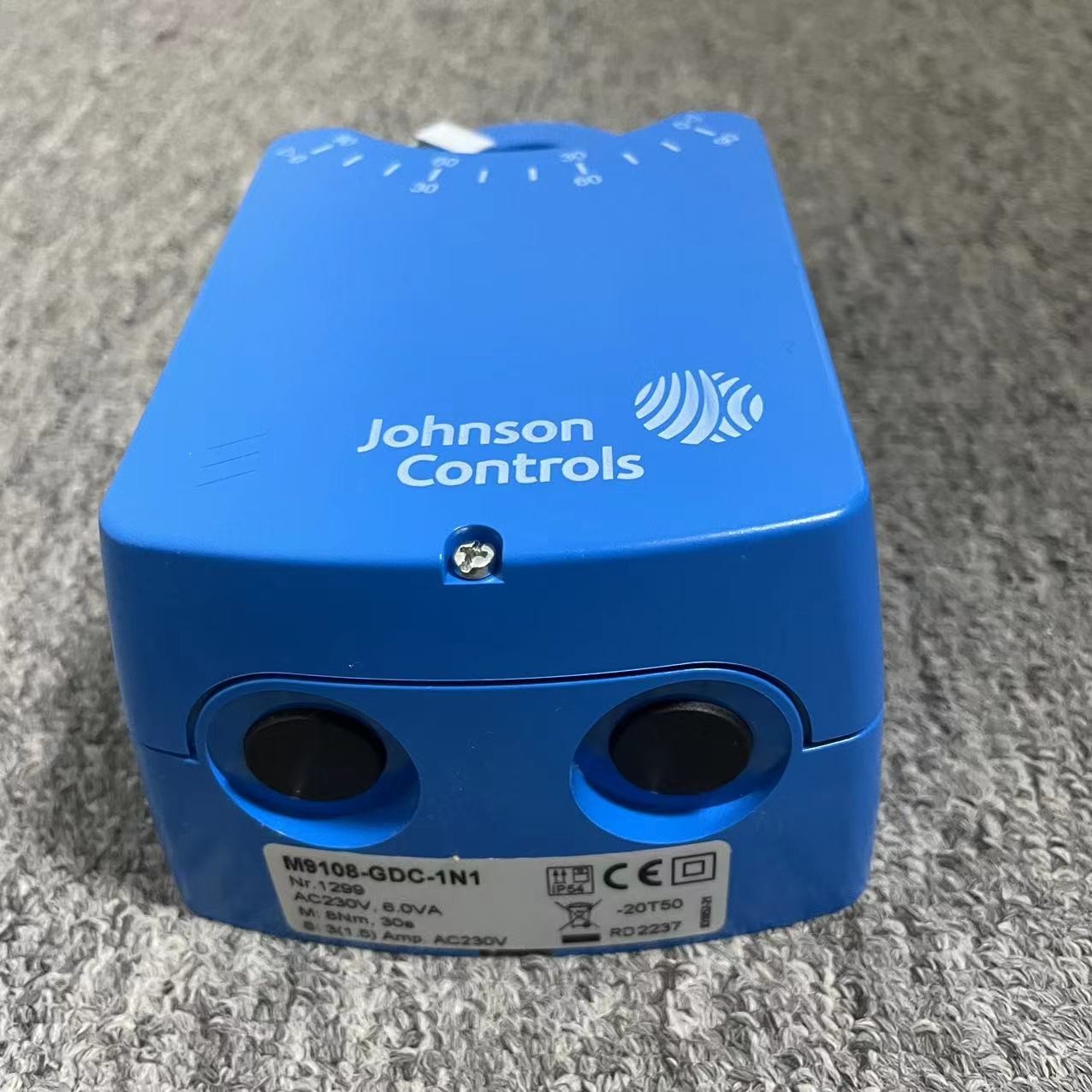

- ¿ Qué es eso?M9108-GDC-1N1 y sus derivadosActuación del amortiguador eléctrico rotativo, proporcional, 8NM, 90DEG, 230VAC, 2 SPDT AUX.

M9108GDC1N1
