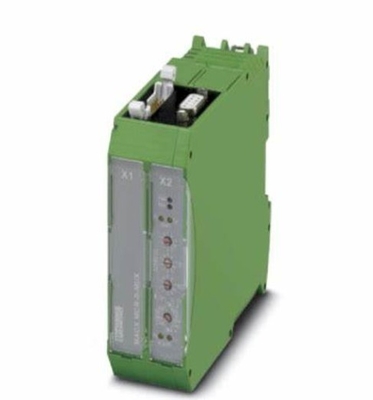

NS 35/7.5 o NS 32 Contacto con Phoenix 2865599 Sensor HART Protocolo de múltiplexador Tipo HART

Contacto Phoenix - Condicionamiento y convertidores de señal de la serie MACX ANALOG MACX AnálogoLos acondicionadores de señal ofrecen una seguridad excepcional para aplicaciones que requieren una protección integral contra explosiones y una seguridad funcional.Procesamiento de señales analógicas y digitales sin interferenciasAdemás de la protección contra explosiones para todas las zonas y grupos de materiales, MACX Analog proporciona seguridad funcional de acuerdo con SIL IEC/EN 61508 y PL EN ISO 13849.Beneficios:

• Alta calidad de la señal con aislamiento eléctrico seguro y larga vida útil gracias a un bajo autocalentamiento
• Ahorro significativo de espacio con una anchura total de sólo 12,5 mm para las funciones estándar de un y dos canales
• Fuente de alimentación flexible: puente de alimentación modular de 24 V con mensajes de error de grupo o entrada de amplio rango de hasta 230 V CA/CC
• Tecnología de conexión fácil de utilizar con bloques terminales codificados y conectables, con conexión por tornillo o por empuje opcional
• Conexión rápida de señal con portadores de terminación compactos y robustos para el cableado del sistema

• Número del artículo	2865599
  Unidad de embalaje	1 por ciento
  Cantidad mínima de pedido	1 por ciento
  Clave de venta	C402
  Clave de producto	CK11ZZ
  Página del catálogo	Página 172 (C-5-2019)
  Número de identificación	4046356153898
  Peso por pieza (incluido el embalaje)	206.4 g
  Peso por pieza (excluido el embalaje)	206.4 g
  Número del arancel aduanero	85176200
  País de origen	DE

• Datos comerciales clave

  Clave de orden	2865599
  Unidad de embalaje	1 por ciento
  Página del catálogo	Página 166 (C-5-2017)
  Número de identificación	4046356153898
  Peso por pieza (excluido el embalaje)	211.400 g
  Número del arancel aduanero	85176200
  País de origen	DE (Alemania)

  Las dimensiones

  Ancho	35.2 mm
  Alturas	de una longitud igual o superior a 90 mm
  Profundidad	114.5 mm

  Condiciones ambientales

  Temperatura ambiente (funcionamiento)	-20 °C... 60 °C
  Temperatura ambiente (almacenamiento/transporte)	-40 °C... 80 °C
  Humedad relativa máxima admisible (funcionamiento)	≤ 95% (no condensado)

  Interfaz de los dispositivos de campo (HART)

  Canales	16 o 32; ajustable mediante un interruptor
  método de conexión	Cables de cinta plana, 14 puestos (incluidos)
  Señales	HART FSK
  Especificación HART	Protocolo de comunicación de campo HART Rev. 6.0 (compatible hacia abajo hasta la Rev. 4.0); especificación de capa física FSK (Rev. 8.1)
  Display de transmisión de datos	Dos LED amarillos "Tx" y "Rx" "HART"
  Error de visualización	LED "ERR" rojo (parpadea en caso de error en el bus HART)

  Interfaz RS-485

  método de conexión	Conector femenino D-SUB-9
  Señales	Se trata de un sistema de seguridad.
  Control/protocolo del flujo de datos	Compatible con servidor HART OPC, PDM, PRM y FDT/DTM
  Número de multiplexadores HART por segmento de autobús	No más de 31
  Configuración de la dirección	0- ¿ Qué?127; utilizando un interruptor rotativo en la parte delantera
  Tasa de datos	9600 / 19200 / 38400 / 57600 [bps]; a través de un interruptor rotativo en la parte delantera
  Duración de la transmisión	≤ 1200 m
  Muestra	Dos LED amarillos "Tx" y "Rx" "RS-485"

  Datos generales

  Tensión de alimentación	24 V de corriente continua
  Rango de tensión de alimentación	18 V... 31,2 V
  Consumo típico de corriente	55 mA
  Consumo de potencia nominal	1.35 W
  Muestra de tensión de funcionamiento	LED verde "PWR"
  Monitoreo de bajo voltaje	Sí (no hay dispositivos defectuosos / estados de salida)
  El aislamiento galvánico de la señal HART/RS-485	350 V CA
  Aislamiento galvánico de las señales HART entre sí	100 V de corriente continua (capacidad)
  aislamiento galvánico de la señal/alimentación HART	350 V CA
  El aislamiento galvánico del RS-485/alimento	350 V CA
  Monitoreo de errores	Error del procesador: parpadea el LED "PWR"; error en la comunicación HART: parpadea el LED "ERR"
  Conformidad	Conforme con el CE
