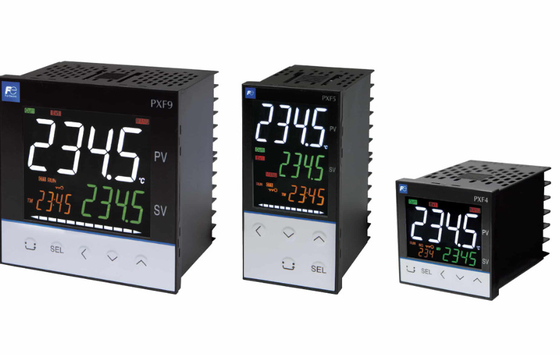

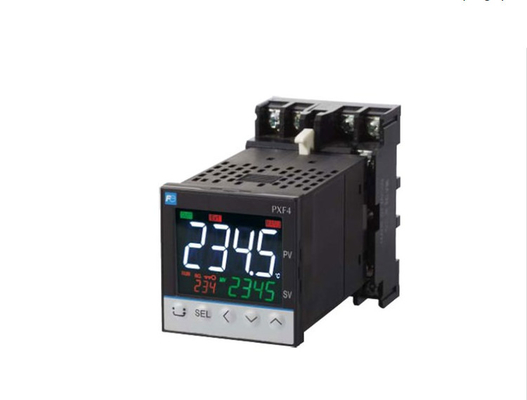

Control de temperatura Fuji Electric PXF4 de alta calidad con velocidad de muestreo de 50 ms con el mejor precio

Sección de ventas globales de instrumentación y planificación de sensores, departamento 1, Fuji-machi, Hino-ciudad, Tokio 191-8502, Japón http://www.fujielectric.com Teléfono: +81-42-514-8930 Fax: +81-42-583-8275 http://www.fujielectric.comFujieléctrica.com/products/instruments/ Gracias por comprar el controlador de temperatura Fuji. Una vez que haya confirmado que este es el producto que ha pedido,Por favor, utilice de acuerdo con las siguientes instrucciones.Para obtener información detallada sobre el funcionamiento de este equipo, consulte el manual del usuario.Por favor, mantenga este manual de instrucciones al alcance de la persona que utilice este equipo.. Confirmación de especificaciones y accesorios Antes de utilizar el producto, confirme que coincide con el tipo solicitado.) Confirme que todos los siguientes accesorios están incluidos. Temperature Controller 1 unit Instruction Manual 1 copy Mounting bracket 1 pc Waterproof packing 1 pc Related Information Refer to the following reference materials for details about the items described in this manual. Número de referencia del documento Hoja de datos EDS11-178 Microcontrolador (Modelo: PXF) Manual de operación INP-TN5A2400-E Microcontrolador (Modelo:PXF) Manual de funciones de comunicación (MODBUS) INP-TN5A2227-E Los manuales más recientes también se pueden descargar en la siguiente URL: http://www.fujielectric.com/products/instruments/ Por favor lea primero (Advertencias de seguridad) Por favor lea detenidamente esta sección antes de usarla y observe plenamente las advertencias de seguridad mencionadas.Las advertencias de seguridad se clasifican como “Advertencia” o “Advertencia”. El incumplimiento de las instrucciones puede resultar en un peligro para la seguridad.Precaución El mal manejo puede causar lesiones al usuario o daños a la propiedadSi el equipo se utiliza de una manera no especificada por el fabricante, la protección proporcionada por el equipo puede verse afectada.Limitaciones en el uso Este producto es un regulador de temperatura que fue desarrollado, diseñado y fabricado con la premisa de que se utilizará en maquinaria general, en particular si este producto va a utilizarse en aplicaciones que requieren la máxima seguridad, como se describe a continuación,por favor, tenga en cuenta la seguridad de todo el sistema y de la máquina mediante la adopción de medios tales como un diseño a prueba de fallos,un diseño de redundancia y la realización de inspecciones periódicas. • Dispositivos de seguridad para proteger el cuerpo humano • Control directo de los equipos de transporte • Aviones • Equipos espaciales • Equipos atómicos, etc.No utilice este producto para aplicaciones que involucren directamente la vida humana.. ATENCIÓN El contenido de este manual está sujeto a cambios sin previo aviso.Fuji Electric no se hace responsable de ningún daño., incluidos los daños indirectos, causados por errores tipográficos, ausencia de información o uso de información en este manual. 1-2.Instalación y cableado Este equipo está destinado a ser utilizado en las siguientes condiciones:Temperatura ambiente -10 °C a 50 °C Humedad ambiente 90% RH o inferior (sin condensación) Sobrevoltura categoría II según la CEI 61010-1 Grado de contaminación 2 Fusible recomendado 250 VAC, 0.1A T ((Tiempo-lag) para 100 a 240 V de corriente alterna, 400V CC/400V CA, 1A T ((Tiempo de retraso) para 24V CC/24V CA Fuente de alimentación Medio ambiente de uso Uso en interiores Si los circuitos de seguridad de baja tensión adicional (SELV) accesibles deben conectarse al terminal de entrada de señal,Terminal de salida de la unidad SSR, terminal de salida de corriente o terminal de comunicación (RS485), asegurarse de proporcionar un aislamiento básico entre los circuitos SELV y estos terminales (por ejemplo,utilizar un transformador que tenga un aislamiento básico o un grado de aislamiento superior)El aislamiento básico requiere un espacio libre de al menos 1,5 mm y un deslizamiento de al menos 3,0 mm. Si no se proporciona dicho aislamiento, la conformidad con las normas de seguridad UL61010 y EN61010 puede volverse inválida.Para el modelo de fuente de alimentación de 24 V CC/AC, si el equipo está conectado al circuito de seguridad de tensión extrabaja (SELV), deberá instalarse un aislamiento básico entre el circuito de SELV y los terminales de entrada de energía.los terminales de entrada de energía deberán estar conectados a un circuito de tensión extrabaja (ELV) para evitar la descarga eléctrica. Para la entrada CT, utilizar la transferencia de corriente que tiene la especificación que se muestra a continuación con el fin de evitar la descarga eléctrica y la propagación del fuego.1) Sobre tensión Categoría II 2) Grado de contaminación 2 3) Nivel requerido de aislamiento, aislamiento suplementario,4) Línea de tensión máxima a neutro 300Vac rms o 300Vdc Sobre la norma de seguridad Observe las siguientes instrucciones para cumplir con los requisitos de la norma de seguridad. El incumplimiento de estas instrucciones constituye una violación de las normas de seguridad. (Este producto no es un equipo de seguridad.).....................................................................................................................................................................que se especifica en el manual de instrucciones, entre la fuente de alimentación principal externa (circuito principal) y este equipo. ● Si se quieren conectar circuitos de seguridad de baja tensión extra accesibles (SELV) al terminal de entrada de señal, al terminal de salida de SSR Drive,Terminal de salida de corriente o terminal de comunicación (RS485), se asegure de proporcionar un aislamiento básico entre los circuitos SELV y estos terminales (por ejemplo, utilizar un transformador que tenga un aislamiento básico o un grado de aislamiento superior).El aislamiento básico requiere un espacio libre de al menos 1.5 mm y un deslizamiento de al menos 3,0 mm. Si no se proporciona dicho aislamiento, la conformidad con las normas de seguridad UL61010 y EN61010 puede volverse inválida.● Todo este equipo debe montarse en un recinto para evitar el choque eléctrico y la propagación del fuego.● Asegúrese de instalar un circuito de protección externo adecuado para evitar un aumento excesivo de la temperatura, etc.Asegúrese de apagar la energía y usar guantes de protección o gafas de seguridadPara evitar una descarga eléctrica. ● Establezca las señales de entrada de parámetros adecuadas que correspondan a cada entrada a conectar. Tenga cuidado de no confundir la entrada de voltaje con la entrada de corriente o viceversa.● No utilice este equipo para la medición de circuitos de las categorías II● No utilice este equipo para medir señales a las que se aplique una tensión superior a 30 VRMS o superior a 60 V DC.● Si existe el riesgo de que alguien entre en contacto con el terminal mientras el instrumento está siendo energizado.Antes de quitar una tapa de terminal, apague toda la energía.................................................................................................................................................................................................................................................................... . Antes de instalar, confirme que la clase de aislamiento del equipo cumple con los requisitos de uso.corriente, tensión) Salida de control 2 (ADR, corriente, tensión) Salida de control 1 (ADR, corriente, tensión) Salida de control 2 (ADR, corriente, voltage) Digital input 1 to 3 Communication (RS-485) Power supply (100 to 240V AC) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Basic insulation (1500 V AC) Functional insulation (500 V AC) No insulation (1) (2) (1) (2) Internal circuit Process value input Remote SV input CT input Digital input 1 to 5 Communication (RS-485) Power supply (24V DC/24V AC) (1): Cuando el noveno código es "J" AL 1 y 2: común independiente (2): Cuando el noveno código es distinto de "J" AL 1 a 3:● Debe instalarse un interruptor de alimentación o un interruptor de circuito dentro de la instalación de suministro de energía.. ● Un interruptor de alimentación o un interruptor de circuito deben estar correctamente instalados y al alcance del operador. ● Un interruptor de alimentación o un interruptor de circuito deben identificarse como el correspondiente a este producto.● Los cables eléctricos deben ser hechos únicamente por personal cualificado y de acuerdo con las normas locales y nacionales.● Para el cableado de la fuente de alimentación, utilice un cable igual o superior a 600 V de alambre aislado de vinilo. ● Para evitar daños y fallos del equipo, proporcione el voltaje de potencia nominal.● Para evitar golpes y fallas en el equipo● Antes de encender la energía, confirme que el espacio libre ha sido asegurado para evitar golpes o incendios.● No toque el terminal mientras la máquina esté encendida● Nunca desmonte, convierta, modifique o repare este equipo. Si lo hace, corre el riesgo de un funcionamiento anormal, choque o incendio.por favor póngase en contacto con el fabricante y devuelva el producto. ● El relé de salida es la parte que tiene una vida útil limitada. Cuando el contacto del relé de salida llega al final de su vida útil, puede permanecer en estado o fuera de estado. Por seguridad, utilice un circuito de protección en el exterior.● La configuración predeterminada de fábrica de este equipo es la siguiente. Cambiar el ajuste según sea necesario para que el equipo para satisfacer su aplicación. Tenga en cuenta que los ajustes incorrectos pueden resultar en sobrecalentamiento o daños inesperados
