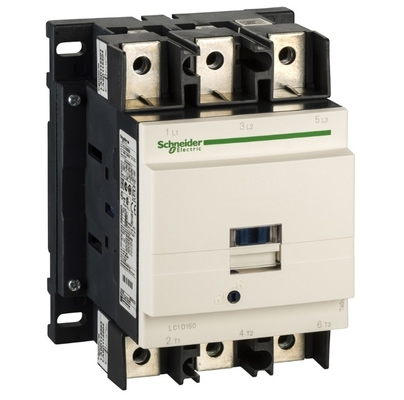

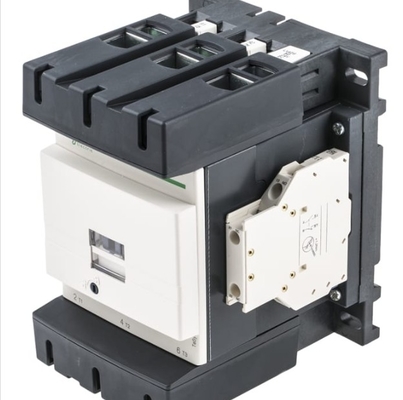

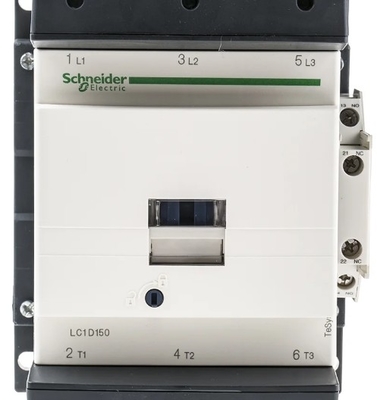

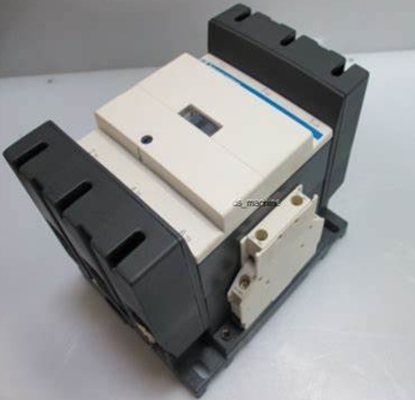

Contactor IEC, TeSys Deca, no reversible, 150A, 100HP a 480VAC, hasta 100kA SCCR, 3 fases, 3 NO, bobina 24VDC, estilo abierto

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
Lugar de origen China.
Nombre de la marca Schneider
Certificación CE
Número de modelo Las condiciones de las pruebas de seguridad se especifican en el anexo II.
Cantidad de orden mínima 1
Precio USD$150
Detalles de empaquetado En cartón
Tiempo de entrega Entre 4 y 6 semanas
Condiciones de pago Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:
Capacidad de la fuente 500pc

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Rango de acción TeSys Gamma de producto TeSys Deca
nombre corto del dispositivo LC1D descripción de los polos 3P
Resaltar

Contactor IEC de 100 CV

,

Contactor IEC 150A

,

Contactor IEC de 3 fases
Deja un mensaje
Descripción de producto



Rango de acción TeSys
Variación de productos TeSys Deca
Tipo de producto o componente Contactor
Nombre abreviado del dispositivo El LC1D
aplicación del contactor Carga resistiva
Control del motor
Categoría de utilización Acción 3
El AC-4
Acción 1
Acción 3e
Descripción de los polos 3P
[Ue] tensión de funcionamiento nominal Circuito de potencia <= 1000 V AC 25...400 Hz
Circuito de potencia <= 300 V de corriente continua
[Ie] corriente de funcionamiento nominal Para el circuito de alimentación, 200 A (a < 140,0000000000 °F (60 °C)) a < 440 V AC AC-1
150 A (a < 140,0000000000 °F (60 °C)) a < 440 V CA AC-3 para circuito de potencia
Para el circuito de alimentación, 150 A (a < 140,0000000000 °F (60 °C)) a < 440 V AC AC-3e
Voltado del circuito de control [Uc] 24 V de corriente continua
En el caso de las
Potencia del motor kW 40 kW a 220...230 V CA 50/60 Hz (CA-3)
75 kW a 380...400 V AC 50/60 Hz (AC-3)
80 kW a 415...440 V CA 50/60 Hz (CA-3)
90 kW a 500 V CA 50/60 Hz (CA-3)
100 kW a 660...690 V CA 50/60 Hz (CA-3)
75 kW a 1000 V CA 50/60 Hz (CA-3)
22 kW a 400 V CA 50/60 Hz (CA-4)
40 kW a 220...230 V CA 50/60 Hz (CA-3e)
75 kW a 380...400 V de corriente alterna de 50/60 Hz (AC-3e)
80 kW a 415...440 V CA 50/60 Hz (CA-3e)
90 kW a 500 V CA 50/60 Hz (CA-3e)
100 kW a 660...690 V CA 50/60 Hz (CA-3e)
75 kW a 1000 V CA 50/60 Hz (CA-3e)
Potencia máxima de caballo 40 CV a 200/208 V AC 50/60 Hz para motores de tres fases
50 CV a 230/240 V AC 50/60 Hz para motores de 3 fases
100 CV a 460/480 V AC 50/60 Hz para motores de 3 fases
125 CV a 575/600 V AC 50/60 Hz para motores de tres fases
Código de compatibilidad El LC1D
Composición de los polos de contacto 3 No
Cubierta de protección Con el
[Ith] corriente térmica de aire libre convencional 200 A (a 60 °C) para circuitos de potencia
Capacidad de producción nominal de las IRM 140 AC para circuito de señalización conforme a la norma IEC 60947-5-1
250 A de corriente continua para circuitos de señalización conformes a la norma IEC 60947-5-1
1660 A a 440 V para circuito de potencia conforme con la norma CEI 60947
Capacidad de ruptura nominal 1400 A a 440 V para circuito de potencia conforme con la norma CEI 60947
[Icw] corriente de resistencia a corto plazo nominal 250 A 104.0000000000 °F (40 °C) - 10 minutos para el circuito de alimentación
580 A 104.0000000000 °F (40 °C) - 1 minuto para el circuito de alimentación
1200 A 104.0000000000 °F (40 °C) - 10 s para el circuito de alimentación
1400 A 104.0000000000 °F (40 °C) - 1 s para el circuito de alimentación
100 A - 1 s para el circuito de señalización
120 A - 500 ms para el circuito de señalización
140 A - 100 ms para el circuito de señalización
Clasificación de fusibles asociados 10 A gG para circuito de señalización conforme a la norma IEC 60947-5-1
315 A gG a <= 690 V tipo de coordinación 1 para circuito de potencia
250 A gG a <= 690 V tipo de coordinación 2 para circuito de potencia
Impedancia media 0.6 mOhm - Ith 200 A 50 Hz para el circuito de alimentación
Disipación de energía por polo El valor de las emisiones de dióxido de carbono es el siguiente:
13.5 W AC-3
13.5 W AC-3e
[Ui] tensión de aislamiento nominal Circuito de potencia de 600 V CSA
Circuito de potencia 600 V UL
Circuito eléctrico de 1000 V según la norma IEC 60947-4-1
Circuito de señalización 690 V IEC 60947-1
Circuito de señalización 600 V CSA
Circuito de señalización 600 V UL
Categoría de sobrevolución El artículo
Grado de contaminación 3
[Uimp] impulso nominal soportar la tensión 8 kV según la norma IEC 60947
Nivel de fiabilidad de la seguridad B10d = contactor de 684932 ciclos con carga nominal EN/ISO 13849-1
B10d = contactor de 10000000 ciclos con carga mecánica EN/ISO 13849-1
Durabilidad mecánica 8 Mciclos
Durabilidad eléctrica 0.85 Mciclos de 150 A AC-3 <= 440 V
1 Mciclos 200 A AC-1 <= 440 V
0.85 Mciclos de 150 A AC-3e <= 440 V
Tipo de circuito de control Estándar de corriente continua
Tecnología de bobinas Con un dispositivo de supresión integrado
Límites de voltaje del circuito de control 0.75- ¿ Qué?1.2 Uc -40.0000000000...131.0000000000 °F (-40...55 °C) de corriente continua de funcionamiento
0.15- ¿ Qué?0.4 Uc -40.0000000000...158.0000000000 °F (-40...70 °C) caída de corriente continua
1- ¿ Qué?1.2 Uc 131.0000000000...158.0000000000 °F (55...70 °C) de corriente continua en funcionamiento
Potencia de entrada en W 270...365 W 68.0000000000 °F (20 °C))
Consumo de energía en retención en W 2.4...5.1 W 68,0000000000 °F (20 °C)
Tiempo de funcionamiento 20... 35 ms de cierre
40...75 ms de apertura
Constante de tiempo 25 ms
Tasa máxima de funcionamiento 1200 cyc/h 140.0000000000 °F (60 °C)
Tasa máxima de funcionamiento 1200 cyc/h a 60 °C
Conexiones - terminales Circuito de control: terminales de abrazaderas de tornillo 2 0,002...0,004 in2 (1...2,5 mm2) - rigidez del cable: flexible con el extremo del cable
Circuito de control: terminales de abrazaderas de tornillo 1 0,002...0,004 in2 (1...2,5 mm2) - rigidez del cable: flexible con el extremo del cable
Circuito de control: terminales de abrazaderas de tornillo 1 0,002...0,004 in2 (1...2,5 mm2) - rigidez del cable: flexible sin extremo del cable
Circuito de control: terminales de abrazaderas de tornillo 2 0,002...0,004 in2 (1...2,5 mm2) - rigidez del cable: flexible sin extremo del cable
Circuito de control: terminales de abrazaderas de tornillo 1 0,002...0,004 in2 (1...2,5 mm2) - rigidez del cable: sólido sin extremo del cable
Circuito de control: terminales de abrazaderas de tornillo 2 0,002...0,004 in2 (1...2,5 mm2) - rigidez del cable: sólido sin extremo del cable
Circuito de alimentación: conector 1 0,02...0,2 in2 (10...120 mm2) - rigidez del cable: flexible sin extremo del cable
Circuito de alimentación: conector 2 0,02...0,08 in2 (10...50 mm2) - rigidez del cable: flexible sin el extremo del cable
Circuito de alimentación: conector 1 0,02...0,2 in2 (10...120 mm2) - rigidez del cable: flexible con el extremo del cable
Circuito de alimentación: conector 2 0,02...0,08 in2 (10...50 mm2) - rigidez del cable: flexible con el extremo del cable
Circuito de alimentación: conector 1 0,02...0,2 in2 (10...120 mm2) - rigidez del cable: sólido sin extremo del cable
Circuito de alimentación: conector 2 0,02...0,08 in2 (10...50 mm2) - rigidez del cable: sólido sin extremo del cable
Torque de apretamiento Circuito de control 10.6 lbf.in (1.2 N.m) terminales de sujeción de tornillo planos Ø 6 mm
Circuito de control con terminales de abrazaderas de tornillo de 10,6 lbf.in (1,2 N.m.)
Circuito de energía 106,2 lbf.in (12 N.m) conector hexagonal 0,2 in (4 mm)
Circuito de control 10.6 lbf.in (1.2 N.m.) terminales de la abrazadera de tornillo pozidriv No 2
Composición del contacto auxiliar 1 NO + 1 NC
Tipo de contactos auxiliares Mecánica 1 NO + 1 NC IEC 60947-5-1
Contacto con el espejo 1 NC IEC 60947-4-1
frecuencia del circuito de señalización 25... 400 Hz
Válvula de encendido mínima 17 V para circuito de señalización
Corriente de conmutación mínima 5 mA para el circuito de señalización
Resistencia al aislamiento > 10 MOhm para el circuito de señalización
Tiempo sin superposición 1.5 ms en caso de desenergización entre el contacto NC y NO
1.5 ms en el contacto entre NC y NO
Apoyo de montaje Ferrocarril
Pintura
Medio ambiente
Las normas CSA C22.2 No 14
En el caso de los productos de la categoría N.O.
Se trata de una serie de medidas de control de las emisiones.
IEC 60335-1:Cláusula 30.2
IEC 60335-2-40:Anexo JJ
UL 60335-2-40:Anexo JJ
Se aplican las siguientes medidas:
CSA C22.2 No 60947-4-1 Las empresas de seguros de vida y de seguros de vida y de seguros
Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Certificaciones de productos El número de
El CCC
El CSA
Sección 2
El UKCA
Marítimo
La CAE
Grado de protección de la PI IP20 de la cara delantera IEC 60529
Tratamiento protector Se trata de un proyecto de investigación.
Resistencia climática Exposición al calor húmedo según el IACS E10
Temperatura admisible del aire ambiente alrededor del dispositivo -40.0000000000...140.0000000000 °F (-40...60 °C) El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
140.0000000000...158.0000000000 °F (60...70 °C) con desvalorización
Altitud de operación 0- ¿ Qué?9842.52 pies (0...3000 m)
Resistencia al fuego 1562.0000000000 °F (850 °C) IEC 60695-2-1
Retardo de llama V1 conforme con la norma UL 94
Robustez mecánica Contactor de vibraciones abierto 2 Gn, 5...300 Hz)
Contactor de vibraciones cerrado 4 Gn, 5...300 Hz)
Contactor de choque cerrado 15 Gn durante 11 ms)
Contador de choques abierto 6 Gn durante 11 ms)
Alturas 6.2 pulgadas (158 mm)
Ancho 4.7 pulgadas (120 mm)
Profundidad 5.4 pulgadas (136 mm)
Peso neto 5.5 libras (EE.UU.) (2,5 kg)
Detalles de pedido y envío
Categoría US10I1222359 Estados Unidos
Calendario de descuentos 0I12
Número de identificación 3389110475982
La capacidad de retorno - ¿ Qué?
País de origen En el caso de los Estados miembros
Unidades de embalaje
Unidad Tipo de paquete 1 PCE
Número de unidades en el paquete 1 1
Envase 1 Altura 6.9 pulgadas (17,5 cm)
Paquete 1 Ancho 7.5 pulgadas (19 cm)
Paquete 1 Duración 8.5 pulgadas (21,5 cm)
Paquete 1 Peso 5.454 libras (EE.UU.) (2.474 kg)
Unidad Tipo de paquete 2 S06
Número de unidades en el paquete 2 27
Paquete 2 Altura 29.5 pulgadas (75 cm)
Paquete 2 Ancho 23.6 pulgadas (60 cm)
Paquete 2 Duración 31.5 pulgadas (80 cm)
Paquete 2 Peso 175.925 libras (EE.UU.) (79.798 kg)
