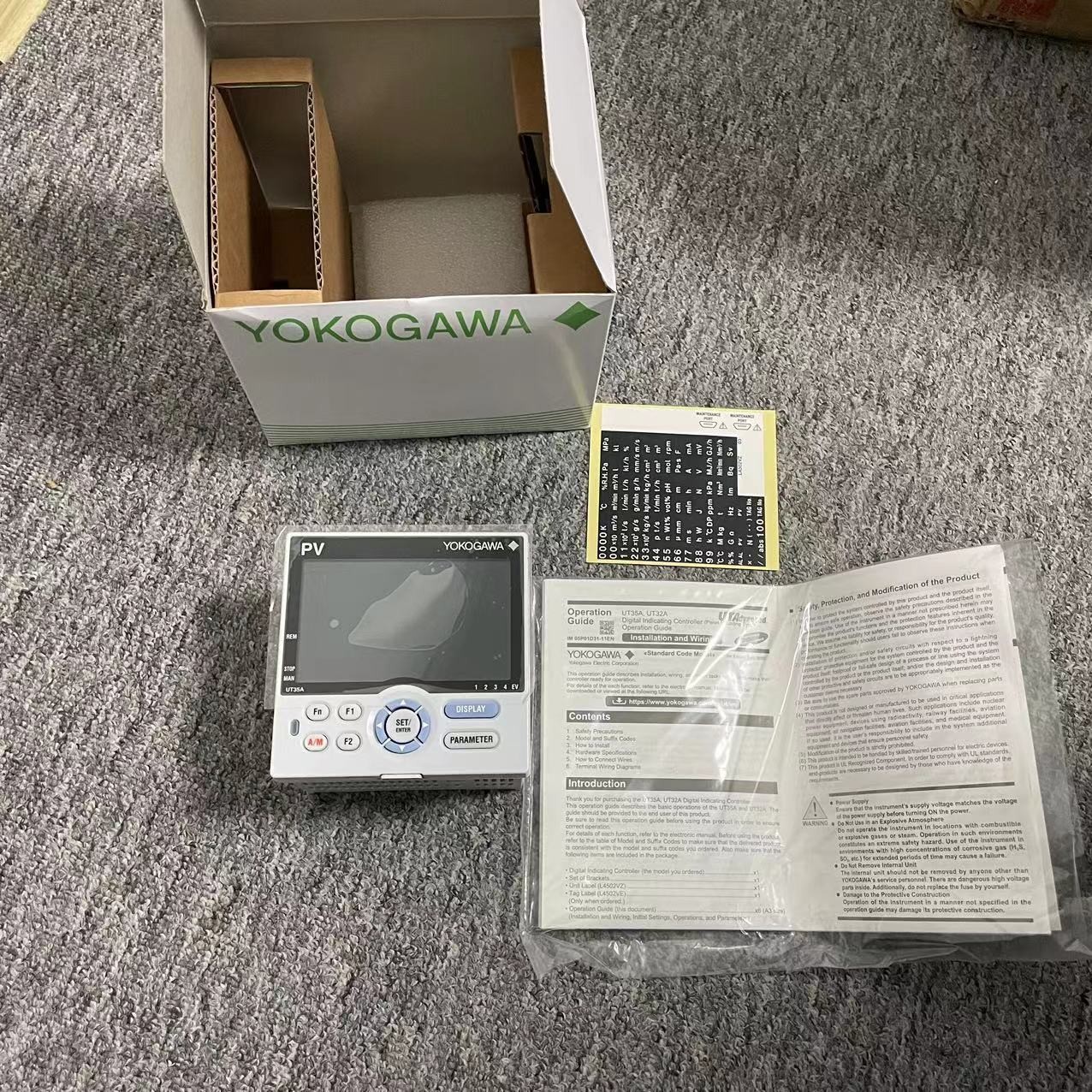

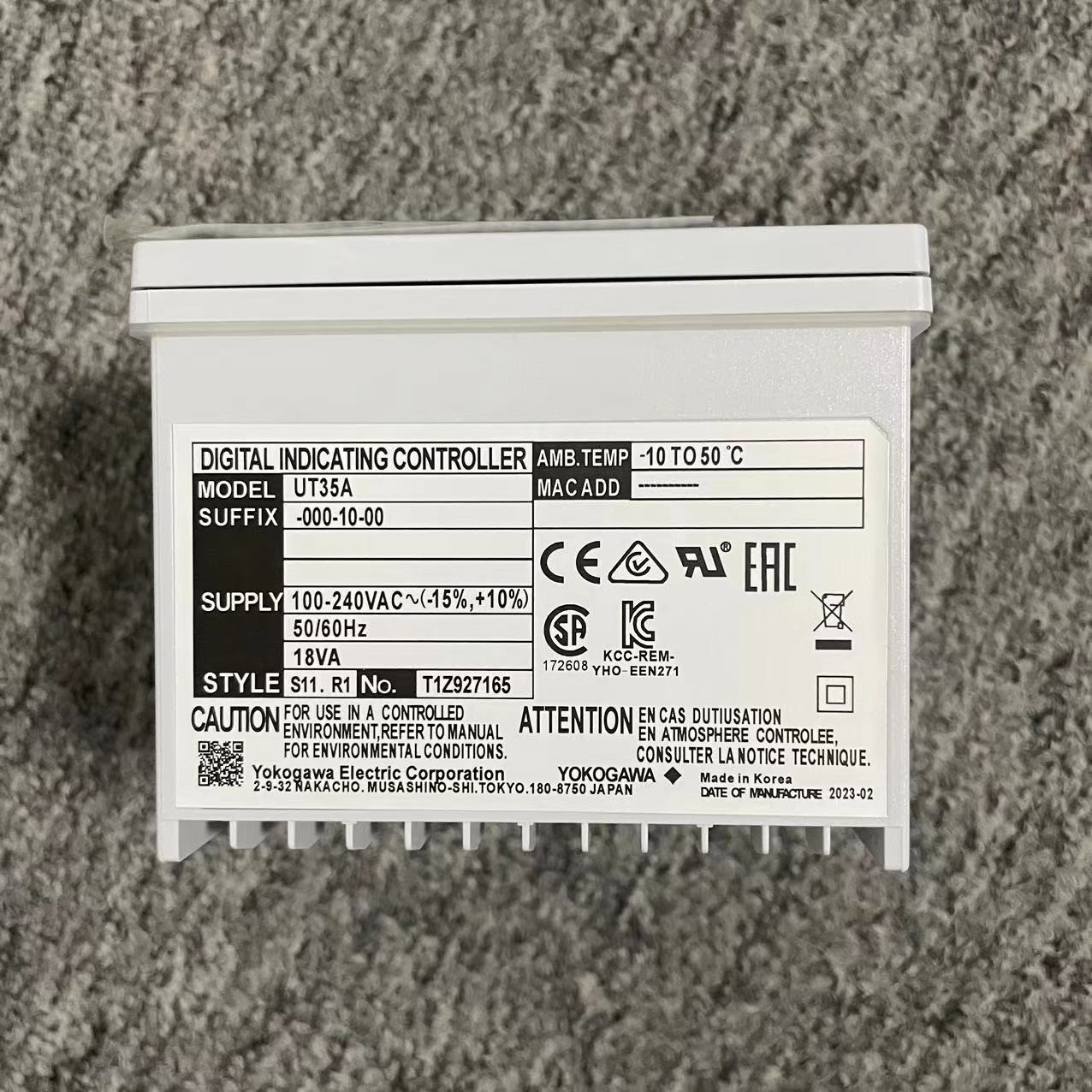

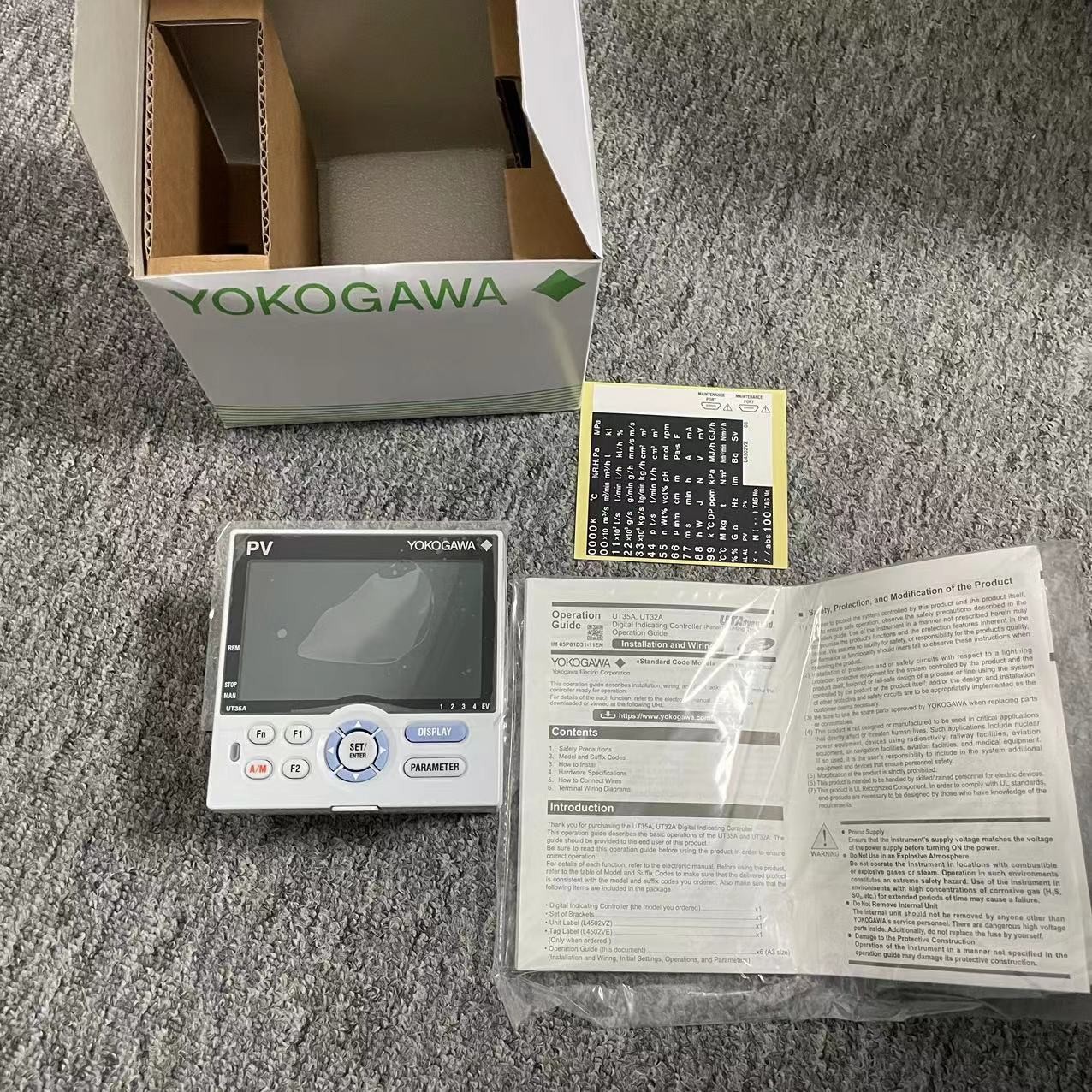

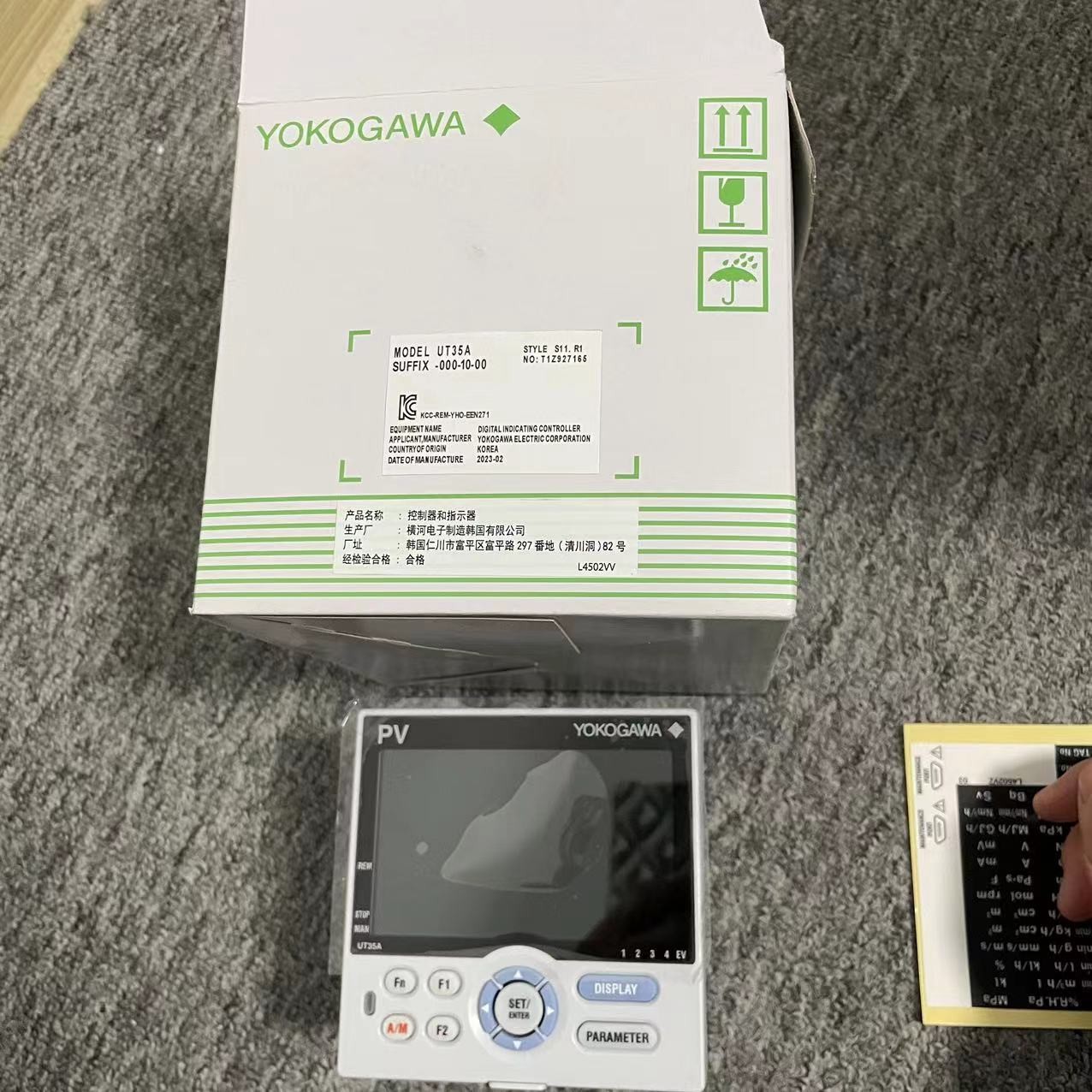

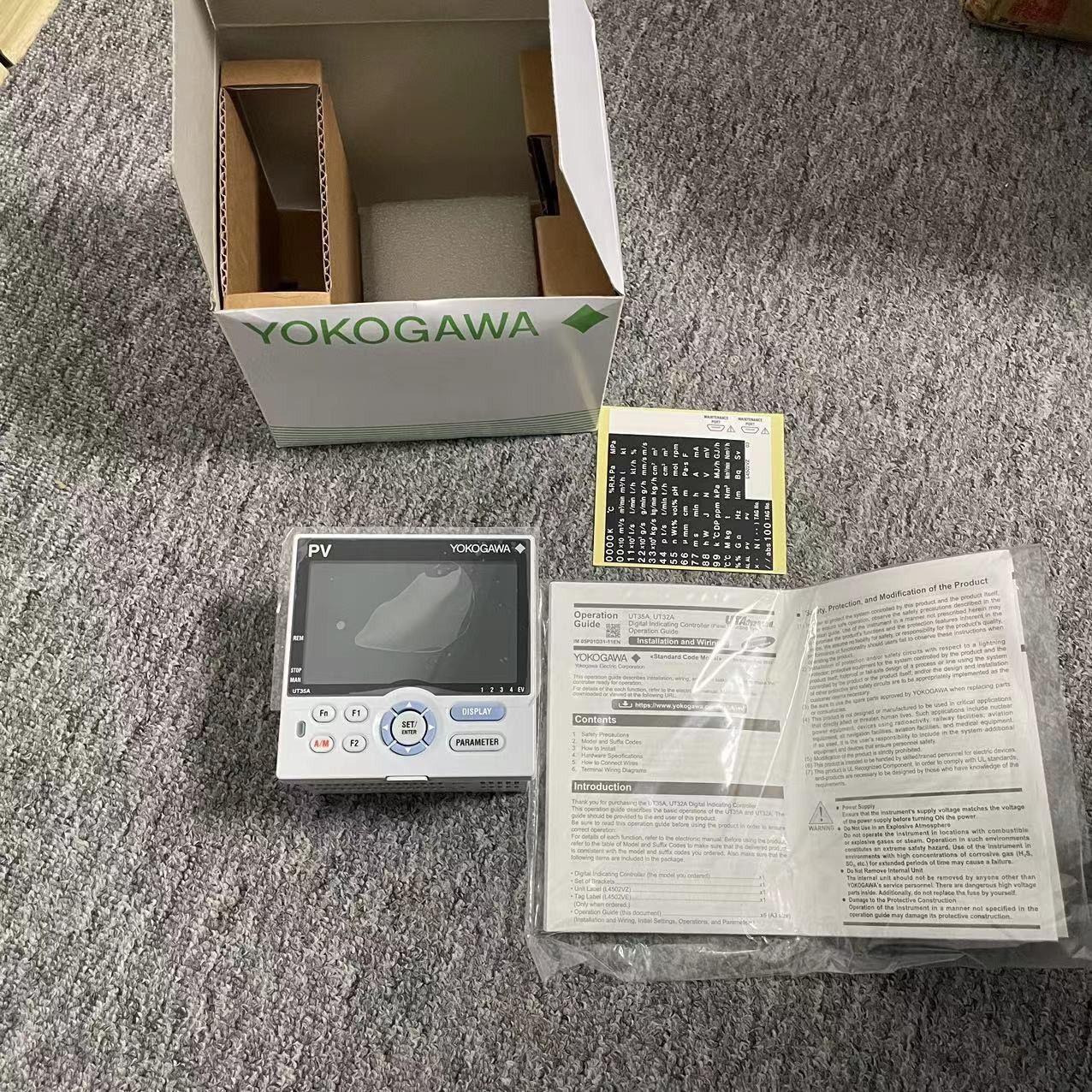

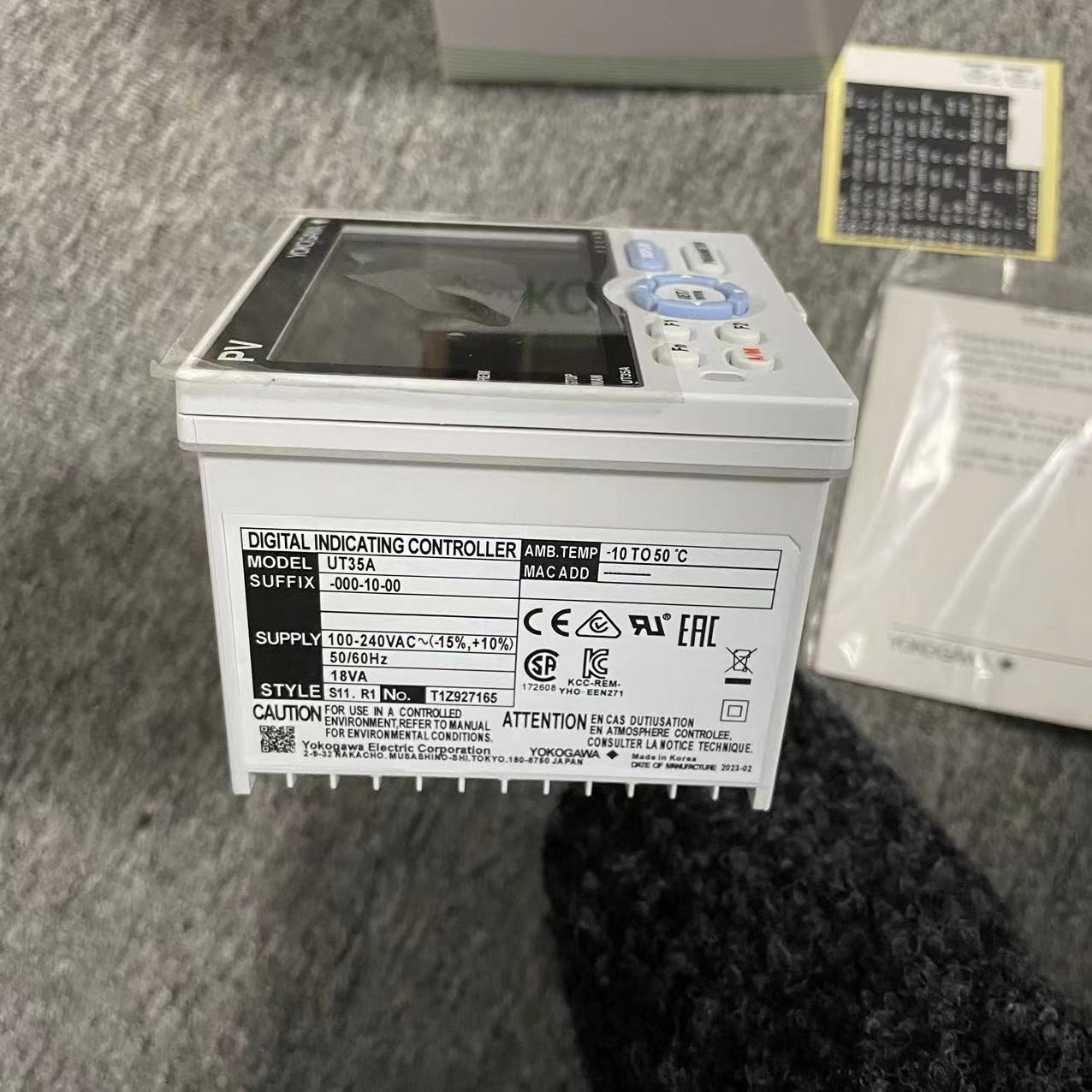

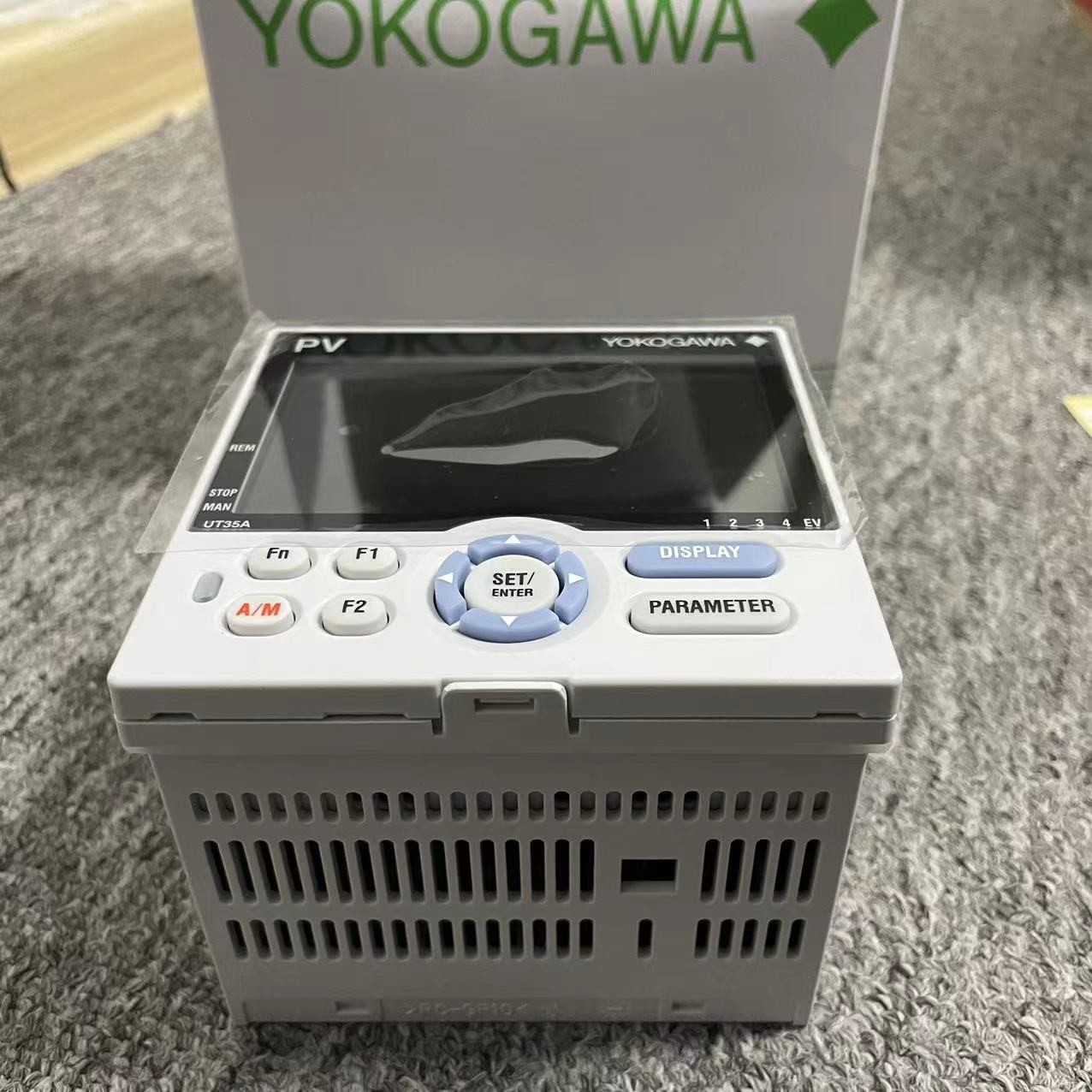

UT35A-001-10-00 Controlador digital de temperatura original para aplicaciones industriales

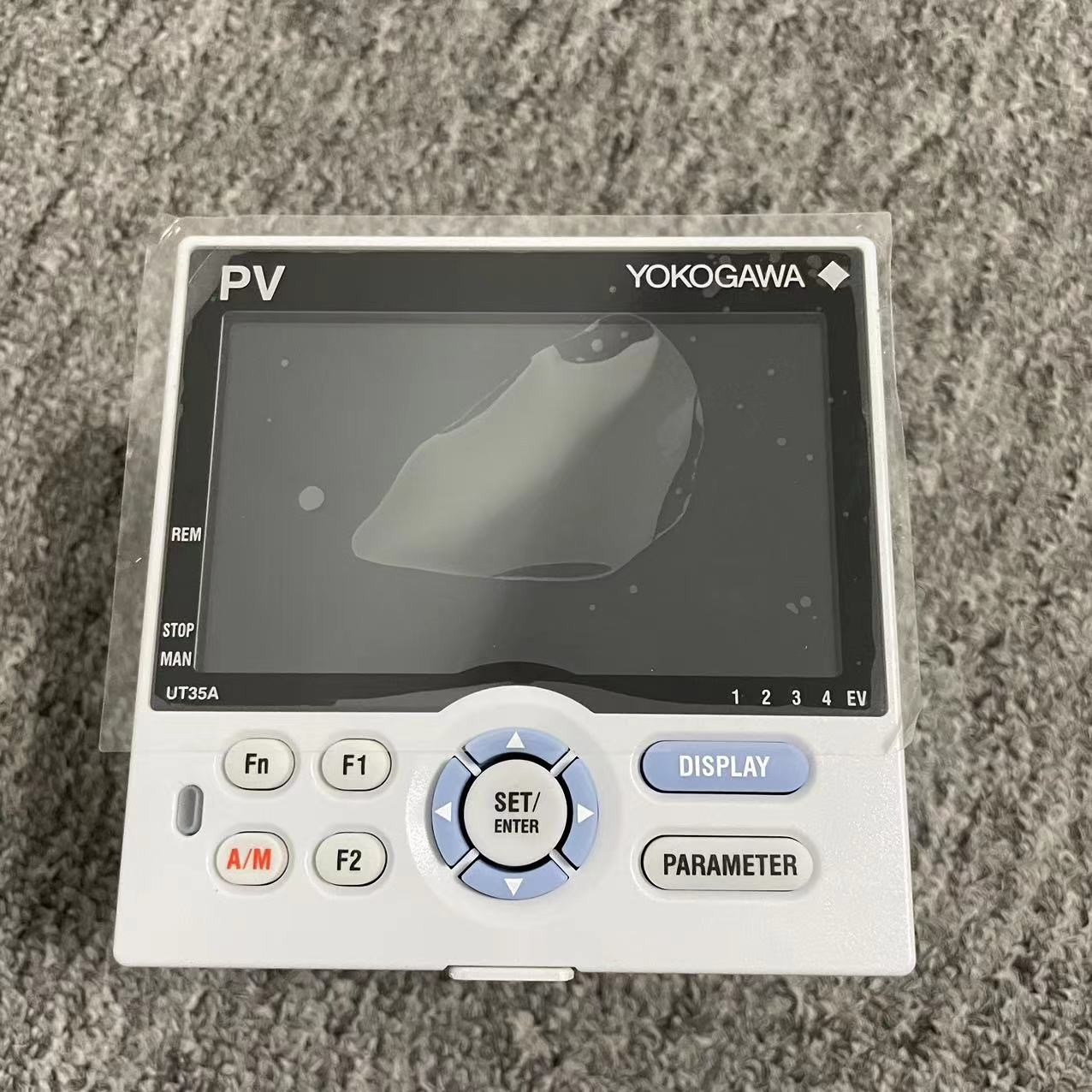

Los controladores de temperatura UT35A y UT32A emplean una pantalla LCD de color grande de 14 segmentos fácil de leer, junto con teclas de navegación, lo que aumenta en gran medida las capacidades de monitoreo y operación.Una función de secuencia de escaleras está incluida como estándarLa corta profundidad del controlador ayuda a ahorrar espacio en el panel de instrumentos.

Características del controlador de temperatura UT35A y UT32A

• 4 puntos de referencia objetivo (números PID) disponibles como estándar
• 3 terminales comunes independientes de alarma disponibles de serie
• Se pueden construir programas de secuencia de escaleras
• Operación sencilla
• Hasta 8 DOs (combinaciones disponibles)
• Se dispone de un manual de operación en varios idiomas (japonés, inglés, alemán, francés, español, chino y coreano).
• Modelo de código detallado disponible para personalizar las especificaciones más adecuadas para usted.

• Control avanzado

  Modos de control

  El modo de control permite configurar fácilmente la configuración y hacer cambios con parámetros.

• Control de un solo bucle

• 5 Tipos de control incorporados

  • Control del PID
  • Control de encendido/apagado (1 punto de histeresis)
  • Control de encendido/apagado (2 puntos de histeresis)
  • Dos posiciones, dos niveles de control
  • Control de calefacción y refrigeración



  Para la correspondencia entre el modo de control anterior y los tipos de control de cada modelo, consulte las especificaciones.

  Control de la secuencia de escaleras

  Con el control de la secuencia de escaleras incorporado, el rango de aplicaciones se incrementa drásticamente.La función de control de la secuencia de escaleras puede reemplazar un pequeño PLC requerido por la aplicaciónEl control de secuencia y el control PID se pueden realizar simultáneamente.

• Supervisión y control de las máquinas externas
  Por ejemplo: lámparas, interruptores, temporizadores
• Resolver fácilmente las funciones lógicas de entrada/salida digitales.
  Número de tipos de comandos básicos: 13
  Número de tipos de comandos de aplicación: 73

• [Ejemplo de instrucción de escalera]	[Ejemplo de programación de escaleras]

  Ejemplos de aplicación de programa de secuencia de escaleras

  Se pueden reducir los circuitos de control de la secuencia de alarma
  El programa de secuencia de escaleras está integrado en el UTAdvanced como estándar.Esto permite reducir los costes.

  [Convencional] La acción de alarma fue construida por un circuito de control de secuencia (relé, temporizador, etc.) fuera del controlador.

  [UTA avanzado] La acción de alarma está construida por el programa de secuencia de escaleras dentro del UTAadvanced, lo que permite reducir los costes.





  Se reduce la carga del sistema host

  [Convencional] Varios tipos de datos analógicos fueron capturados en el sistema host (PLC, etc.) y calculados, y los resultados fueron procesados por el controlador de campo para su control a través de un comando.

  [UTA avanzado] El UTAadvanced con hasta 4 entradas analógicas* permite capturar directamente en el controlador y calcular por el programa de escaleras diversos tipos de datos analógicos,Reducir así la carga de construcción del sistema del host- Acción: Se capturaron y calcularon varios tipos de datos analógicos en el sistema host (PLC, etc.) y los resultados fueron procesados por el controlador de campo para su control mediante un comando. * En el caso del UT55A



  Entrada/salida universal
  Seleccione los tipos de entrada y salida a través de Configuración

  Entrada universal

  Seleccionar entre TC, RTD, voltaje mV/DC y corriente continua. (entrada de corriente continua: no se requiere resistencia de derivación)

  El tipo de entrada y el rango son seleccionables por el usuario a través del panel frontal o mediante el software de configuración de parámetros LL50A.

• ± 0,1% de precisión de las indicaciones.
• Conecta hasta dos transmisores de dos cables simultáneamente.

• Todos los instrumentos tienen una fuente de alimentación en bucle de 15 V (15 V LPS) para un transmisor.
  Además, un LPS de 24 V también está disponible simultáneamente para algunos instrumentos como función opcional.



  Producción universal

  El usuario puede seleccionar las salidas de relé, impulso de voltaje y corriente.

• Salida del relé: control ON/OFF, control PID proporcional al tiempo
• Control del impulso de tensión de salida: control del PID proporcional al tiempo
• Corriente de salida: control PID continuo

• El control de calefacción y refrigeración tiene dos conjuntos de salidas universales.

• Se puede utilizar cualquier combinación de salida de relé, pulso y corriente.

• Activa una válvula de control motorizada mediante el uso de un PID proporcional a la posición.

• La función de control PID proporcional a la posición tiene dos conjuntos de salidas de relé para la rotación directa / inversa de la válvula de control motorizada.
• La entrada de cable de deslizamiento para alimentar la posición de la válvula también está disponible.

• Función de ajuste automático (AT)

  Para aumentar la precisión del cálculo de las constantes PID utilizando AT, se pueden establecer las siguientes condiciones.

• Dos tipos de algoritmos para calcular las constantes PID están disponibles para su selección.
