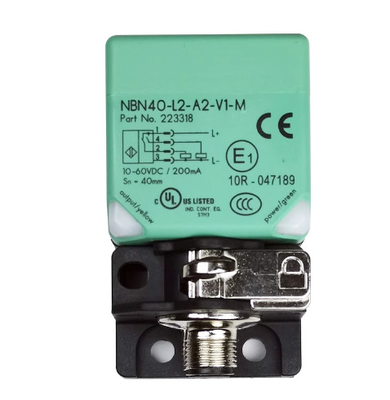

Sensor de inducción original de P+F NBN40-L2-A2-V1 Sensor de inducción

Nivel de protección del equipo Gc (nA) Certificado PF 15CERT3754 X Marcado CE Marcado ATEX ¬ II 3G Ex nA IIC T6 Gc El marcado Ex relacionado también puede imprimirse en la etiqueta adjunta.2012+A11:2013, EN 60079-15:2010 Ignition protection category "n" Use is restricted to the following stated conditions Special conditions Maximum operating current IL The maximum permissible load current must be restricted to the values given in the following list. No se permiten corrientes de carga alta y cortocircuitos de carga. Voltagem máxima de funcionamiento UBmax La tensión máxima de funcionamiento UBmax se limita a los valores de la siguiente lista.Las tolerancias no están permitidas.. Temperatura ambiente máxima admisible TUmax dependiente de la corriente de carga IL y de la tensión máxima de funcionamiento UBmax La información se puede extraer de la siguiente lista.IL=200 mA 48 °C (118 °C).4 °F) a UBmax=30 V, IL=100 mA 50 °C (122 °F) a UBmax=30 V, IL=50 mA 51 °C (123.8 °F) a UBmax=30 V, IL=25 mA 52 °C (125.6 °F) Nivel de protección del equipo Dc Marcado CE Marcado ATEX ¬ II 3D IP69K T 107 °C (224.6 °F) X The Ex-significant identification is on the enclosed adhesive label Standards EN 50281-1-1 Protection via housing Use is restricted to the following stated conditions Special conditions Maximum heating (Temperature rise) dependant of the load current IL and the max. tensión de funcionamiento UBmax La información se puede extraer de la siguiente lista.en UBmax=30 V, IL=200 mA 22 K a UBmax=30 V, IL=100 mA 19 K a UBmax=30 V, IL=50 mA 18 K a UBmax=30 V,IL=25 mA 17 K Nivel de protección del equipo Dc (tc) Marcado CE Marcado ATEX ¬ II 3D Ex tc IIIC T80°C Dc El marcado relativo a Ex también puede imprimirse en la etiqueta adjunta. 1 L+ L4 2 3 1 3 2 4 1 BN 2 WH 3 BU 4 BK Los colores del alambre de acuerdo con la norma EN 60947-5-2 (marrón) (blanco) (azul) (negro) Grupo Alemania:+49 621 776 4411 Consulte las notas generales relativas a la información sobre el producto . Estados Unidos: +1 330 486 0001 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com Sensor inductivo NBN40-L2-A2-V1-3G-3D 3 Fecha de lanzamientoLas normas EN 60079-0:2012+A11:2013, EN 60079-31:2014 Protección por envolvente "tc" Parte de la información de este manual de instrucciones es más específica que la proporcionada en la ficha de datos.General Las fichas de datos correspondientes, las declaraciones de conformidad, los certificados de examen CE de tipo, las certificaciones y los dibujos de control, en su caso (véase las fichas de datos), forman parte integrante de este documento.Estos documentos se pueden encontrar en www.La temperatura máxima de la superficie del aparato se determinó sin una capa de polvo en el aparato.Parte de la información de este manual de instrucciones es más específica que la información proporcionada en la hoja de datosCondiciones especiales Temperatura ambiente máxima admisible TUmax dependiente de la corriente de carga IL y de la tensión máxima de funcionamiento UBmax La información se puede extraer de la siguiente lista.en UBmax=30 V, IL=200 mA a 48 °C (118.4 °F) en UBmax=30 V, IL=100 mA a 50 °C (122 °F) en UBmax=30 V, IL=50 mA a 51 °C (123.8 °F) en UBmax=30 V, IL=25 mA a 52 °C (125.6 °F) Nivel de protección del equipo Dc (tD) General El aparato debe ser operado de acuerdo con los datos correspondientes en la ficha de datos y en este manual de instrucciones.La temperatura máxima de la superficie se ha determinado de acuerdo con el método A sin una capa de polvo en el equipo. Los datos indicados en la ficha de datos están restringidos por esta instrucción de operación.!Las condiciones especiales deben respetarse! Condiciones especiales Temperatura ambiente máxima admisible TUmax dependiente de la corriente de carga IL y la máxima.tensión de funcionamiento UBmax Se puede obtener información de la siguiente lista. a UBmax=30 V, IL=200 mA 48 °C (118.4 °F) a UBmax=30 V, IL=100 mA 50 °C (122 °F) a UBmax=30 V, IL=50 mA 51 °C (123.8 °F) a UBmax=30 V, IL=25 mA 52 °C (125.6 °F)
