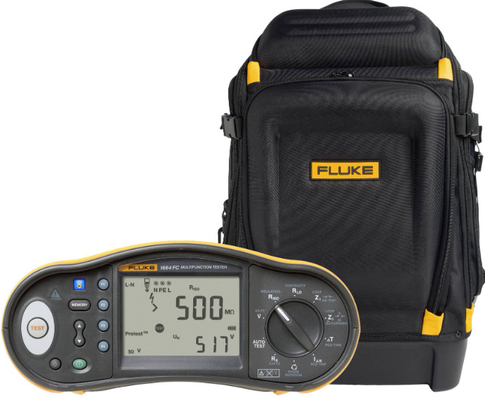

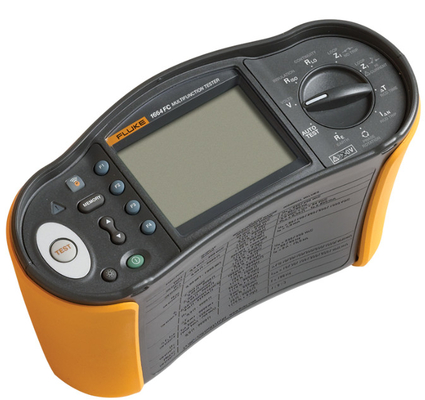

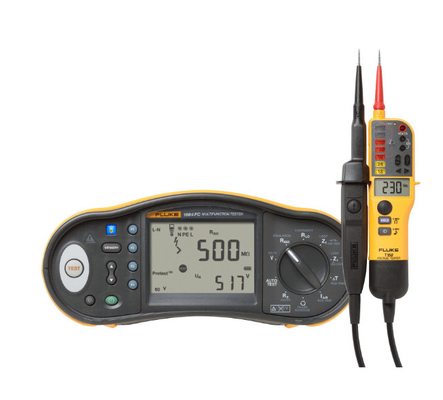

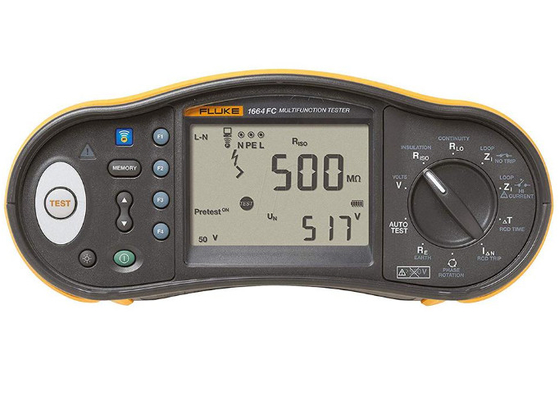

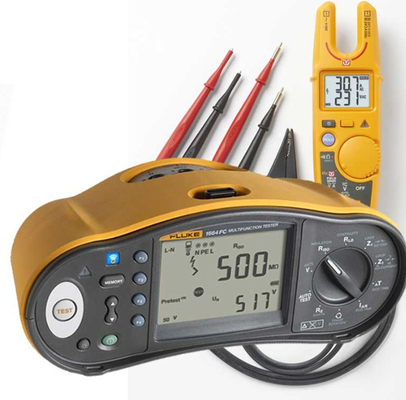

Fluke 1664FC Multifunción de instalación de prueba de cable de alimentación de EE.UU.

El probador de instalación multifunción Fluke 1664 FC ayuda a acelerar las instalaciones

El 1664 FC pone mucho poder de prueba en sus manos para probar rápida y eficientemente con todas las regulaciones locales, proteger los aparatos y compartir los resultados de las pruebas en tiempo real a través de su teléfono inteligente.

Los dispositivos de protección contra la corriente continua del tipo A-EV o RDC-DD de las estaciones de carga de vehículos eléctricos RCD

Se realizarán ensayos en los dispositivos de protección contra corrientes continuas de las estaciones de carga de vehículos eléctricos utilizando el modo VAR de tipo RCD B (corrientes de corriente continua suave), que genera las corrientes de ensayo para el tipo RCD A-EV o RDC-DD acc.a la IEC 62955 (6/60/200 mA y rampa < 2 a 6 mA)Esto permite la prueba rápida y fácil de monitores adicionales de 6 mA DC en puntos de carga y puede usarse junto con el Fluke FEV100 o FEV300.

Proteger los aparatos contra daños accidentales

El Fluke 1664 FC es el único probador con "Insulation PreTest" que detiene la prueba de aislamiento y proporciona una advertencia visual si detecta que un aparato está conectado al sistema bajo prueba.Esto le ayuda a evitar errores potencialmente graves y costosos que pueden causar daños a sus clientes.

Prueba automática reduce el tiempo de prueba

Auto Test realiza hasta siete ensayos de instalación en una secuencia, garantizando el cumplimiento de las normas de instalación locales.Así se reduce la posibilidad de errores y se reduce el tiempo de prueba.

Ahorrar tiempo y mejorar la colaboración

Debido a que el 1664 FC está habilitado para Fluke Connect®, puedes enviar los resultados de las pruebas a tu teléfono inteligente, guardarlos en la nube,y comparte las mediciones en tiempo real con los miembros del equipo a través de una llamada de video ShareLiveEs la forma más rápida de dejar que tu equipo vea lo que ves, y para ayudarte a obtener aprobaciones sin salir del campo.El almacenamiento Fluke CloudTM le permite recuperar los resultados almacenados ya sea en la oficina o en el campo para tomar decisiones en tiempo realObtiene protección de datos de clase mundial y puede importar los datos, gestionar archivos transferidos desde instrumentos,o introduzca manualmente los datos necesarios en el software TruTestTM para procesar y generar certificados de forma rápida y sencillaDiseñado para eliminar la molestia asociada con la gestión y presentación de informes de datos del sistema eléctrico tradicional,TruTestTM Software es una solución ideal para producir informes fáciles de entender para los clientes.

Otras características útiles:

• Compacto, ligero (menos de 1,3 kg) con una correa acolchada para liberar las manos
• El botón rotativo indica claramente qué función se selecciona, todo en un solo lugar sin menús complejos de varios niveles.
• Ofrece un modo de bucle de alta corriente adicional para mediciones más rápidas que los ensayos de bucle con modo de no viaje para RCD
• Incluye memoria Z-max para ensayos de bucle para facilitar la evaluación del valor más alto de ensayo de bucle
• Proporciona un adaptador de cero único para una compensación rápida, confiable y precisa del conducto de prueba y del cable de red
• Realiza mediciones rápidas de voltaje entre L-N, L-PE y N-PE utilizando el cable de la red eléctrica.
• Mide la corriente de desplazamiento del RCD y el tiempo de desplazamiento en paralelo (RCD de tipo AC y A)
• Mide PEFC o PSC y la impedancia del bucle en paralelo y las muestra juntas en la pantalla dual
• Ofrece pruebas de anillo para que pueda seleccionar las tomas de entrada necesarias con teclas blandas y no tiene que intercambiar cables de prueba
• Utiliza corrientes de prueba de continuidad para medir los devanados del motor
• Detecta los voltajes de tierra elevados > 50 V con el panel táctil Earth Volt, indicando situaciones peligrosas potenciales
• Cuenta con una pantalla grande con luz de fondo, símbolos claros y un ángulo de visión excepcionalmente amplio para lecturas fáciles y seguras
• Ofrece una memoria de tres capas extendida

• Especificaciones: Pruebador multifunción de instalación Fluke 1664 FC

  Especificaciones: Probadores multifunción de instalación Fluke 1663 y 1664 FC

  Medición del voltaje CA
  Rango de acción	Las demás:
  Resolución	0.1 V
  Precisión 45 Hz 66 Hz	00,8% + 3
  Impedancia de entrada	360 kΩ
  Protección contra sobrecargas	660 V rms
  Pruebas de continuidad (RLO)
  Rango (ordenamiento automático)	20 Ω / 200 Ω / 2000 Ω
  Resolución	0Se trata de un sistema de control de velocidad.
  Voltagem de circuito abierto	> 4 V
  Medición de la resistencia al aislamiento (RISO)
  Voltajes de ensayo	50-100-250-500-1000 V. Las corrientes de corriente son las siguientes:
  Precisión del voltaje de ensayo (a corriente nominal de ensayo)	+10%, -0%
  Voltado de ensayo	50 V Las demás: Las demás: Las demás: Las demás:
  Rango de resistencia al aislamiento	20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ Se aplicarán las siguientes medidas: 20 MΩ / 200 MΩ / 1000 MΩ
  Resolución	0Se aplican las siguientes medidas: 0Se aplican las siguientes medidas: 0Se aplican las siguientes medidas: 0Se aplican las siguientes medidas: 0Se aplican las siguientes medidas:
  Corriente de ensayo	1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ
  Impedancia del bucle y de la línea (ZI)
  Rango de acción	10 Ω (modo de corriente Hi mΩ)/20 Ω/200 Ω/2000 Ω
  Resolución	0.001 Ω/ 0.01 Ω/ 0.1 Ω/1 Ω
  Corriente de falla de tierra prospectiva, ensayo PSC
  Rango de acción	Se aplicarán las siguientes medidas:
  Resolución	1 A / 0,1 kA
  Computación	Corriente de falla de tierra prospectiva (PEFC) o corriente de cortocircuito prospectiva (PSC) determinada dividiendo la tensión medida de la red eléctrica por la resistencia medida del bucle (L-PE) o la resistencia de la línea (L-N),respectivamente.
  Pruebas de RCD, tipos de RCD probados
  Tipo de RCD	Acción 1 G2,S3
  Modelo 1663	A4, AC1, G2, S3
  Modelo 1664 FC	A, AC, B5, S
  Las notas	1Respuestas a AC General, sin retraso 3Retraso en el tiempo 4Responde a la señal pulsada 5Responde a una señal de corriente continua suave
  Prueba de velocidad de choque (ΔT)
  Configuración actual1	10-30-100-300-500-1000 mA VAR 10-30 a 100 mA
  El multiplicador	x 1⁄2, x 1 x 5 Modo VAR Tipo B - 6, 60, 200 mA
  Rango de medición	RCD tipo G	310 ms 50 ms
  	El tipo de RCD S	510 ms 160 ms
  	El valor de las emisiones de gases de efecto invernadero	6 mA - 10 segundos 60 mA - 0,3 segundos 200 mA - 0,1 segundos
  Las notas	11000 mA de tipo CA únicamente 700 mA máximo tipo A en modo VAR El modo VAR en RCD de tipo B (corrientes de corriente continua suave) genera las corrientes de ensayo conforme a la CEI 62955 para RCD de tipo A-EV o RDC-DD (6/60/200 mA y rampa < 2 a 6 mA).
  La medida de la corriente RCD/FI-Tripping/prueba en rampa (IΔN)
  Rango de corriente	Entre el 30% y el 110% de la corriente nominal RCD1 < 2 mA a 6 mA en DC3 suave
  Tamaño del paso	10% del IΔN2 Ascenso lineal en 30 s
  Tiempo de permanencia	RCD tipo G	300 ms/paso
  	El tipo de RCD S	500 ms/paso
  Precisión de las mediciones	± 5 por ciento
  Intervalos de corriente de desplazamiento especificados (EN 61008-1)	Entre el 50% y el 100% para el tipo AC 35% a 140% para el tipo A (> 10 mA) Entre el 35% y el 200% para el tipo A (≤ 10 mA) 50% a 200% para el tipo B
  Las notas	Se aplicará una reducción de la presión de los conductores del tipo A de un 130% a un 150% para IΔN > 10 mA Entre el 30% y el 210% para el tipo A IΔN = 10 mA 20% a 210% para el tipo B 25% para el tipo B 3Para el tipo RCD A-EV/RDC-DD conforme a la CEI 62955
  Prueba de resistencia al suelo (RE)
  Rango de acción	200 Ω / 2000 Ω
  Resolución	0.1 Ω / 1Ω
  Frecuencia	de una frecuencia de 128 Hz
  Voltado de salida	25 V
  Indicación de la secuencia de fases
  El icono	El indicador de secuencia de fase está activo.
  Especificaciones generales
  Tamaño (L x W x H)	10 x 25 x 12,5 cm
  Peso (incluidas las baterías)	1.3 Kg
  Tamaño de la batería, cantidad	Tipo AA, 6a.
  El sellamiento	Protección IP-40
  Seguridad	Se ajusta a las normas EN/IEC 61010-1 y EN/IEC 61010-2-034
  Supertensión	El valor de las emisiones de CO2 de las instalaciones eléctricas de las categorías III / 500V y IV
  Desempeño	En el caso de los vehículos de la categoría N1 y N2, el valor de los valores de referencia se calculará en función de los valores de referencia de los vehículos de la categoría N1.
