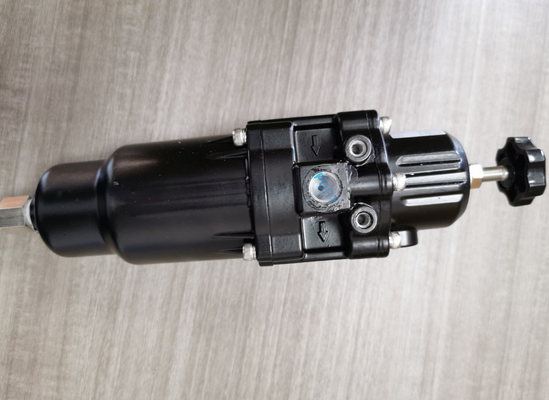

YTC YT-200 YT-220 Regulador de filtro de aire de alta calidad de la serie YT-220BN210 YT-220BN211 válvula reductora de presión del filtro

El modelo de especificación del producto YT-200 YT-220 YT-205 YT-225 Presión máxima de alimentación 1,7 MPa (17 bar) Presión máxima de salida 0,42 MPa (tipo A);84 MPa (tipo B) Conexión de aire PT(NPT) 1/4 PT(NPT) 1/2 Conexión de calibre NPT 1/4 PT(NPT) 1/4 PT(NPT) 1/4 NPT 1/2 NPT 1/4 Temporador estándar. : -20 ~ 70 °C Temperatura ambiente NPT 1/4 Temperatura de opción alta. : -20~120°C Temperatura de opción baja: -40~70°C Min. Tamaño de filtración 5 micras Material Aluminio Diurno Peso de acero inoxidable 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6lb) Probado a una temperatura ambiente de 20 °C, presión absoluta de 760 mmHg y humedad del 65%. Por favor, póngase en contacto con Young Tech Co., Ltd para especificaciones de prueba detalladas. 5 YT-200 / 205 / 220 / 225 serie 2.6 2.7 2.8 Operación lógica La presión del aire se suministra al puerto de salida como el perno de ajuste se gira en sentido horario que empujará el diafragmaEl nivel de presión establecido se mantiene mediante la transferencia de presión al diafragma inferior, lo que dará como resultado el equilibrio del resorte de ajuste.En caso de presión superior al nivel establecido, la presión empuja el diafragma y la presión se libera a través del orificio de la caja de resorte. Dimensión (YT-200 / 205) Dimensión (YT-220 / 225) 6 YT-200 / 205 / 220 / 225 serie 3. Instalación 3.1 Seguridad Al instalar una unidad, por favor, asegúrese de leer y seguir las instrucciones de seguridad. ¢ Verifique la especificación de la unidad y asegúrese de que se utiliza según lo especificado. ¢ Asegúrese de que la calidad del aire esté limpia y seca.Por favor, haga funcionar la unidad dentro del rango especificado del nivel de presión del aire.En caso de que se supere, el producto puede dañarse y puede resultar en daños y accidentes.3 YT-200 / 205 / 220 / 225 Instalación YT-200 / 205 / 220 / 225 se puede instalar con o sin soporte dependiendo de las necesidades del campo. Consulte las dimensiones de YT-200 / 205 / 220 / 225 para hacer el soporte apropiado, si es necesario. Ajuste 1) Antes de suministrar la presión de aire principal al producto,Por favor gire el perno de ajuste en sentido contrario a las agujas del reloj2) Instale un manómetro en el puerto de salida de presión secundario para controlar constantemente el nivel de presión.El manómetro indica la presión primaria que se emite del producto. 3) Bloquear el puerto de salida y el puerto del manómetro con tipo de válvula de bolas u otro tipo de accesorio y suministrar la presión primaria al puerto de entrada.Por favor fije el perno de ajuste. 7 YT-200 / 205 / 220 / 225 serie 4. Mantenimiento 4.1 4.1.14. ¿Qué quieres decir?1.2 YT-200 / 205 / 220 / 225 requieren mantenimiento regular. Consulte la lista de piezas del kit de reparación siguiente. Se sugiere reemplazar todas las piezas al mismo tiempo para garantizar el ciclo de vida del producto.Kit de reparación la presión de alimentación principal del producto deberá cerrarse por completo o ajustarse al nivel de presión de 1 kgf/cm2 o inferior.. ️ Abre lentamente el tapón de drenaje para drenar el agua condensada. ️ Después de drenar, cierra el tapón de drenaje.1.3 Reemplazo de la caja del filtro y de sus partes.la presión de alimentación principal del producto deberá cerrarse por completo o ajustarse al nivel de presión de 1 kgf/cm2 o inferior.. ️ Soltar la tuerca de bloqueo del perno de ajuste y girar el perno de ajuste en sentido contrario a las agujas del reloj para reducir la presión de ajuste. ️ Abrir el tapón de drenaje en la caja del filtro para drenar el agua condensada y cerrar.¢ Desvincular los tornillos de la caja del filtro en orden diagonal.?? Reemplazar el filtro, el anillo o y el tallo. ️ Atornilla los tornillos en la caja del filtro en orden diagonal. ️ Desatornilla 6 tornillos en la caja del resorte en orden diagonal. ️ Reemplazar el conjunto del diafragma.¢ Torcer los tornillos en la caja de resorte en orden diagonal. Asegúrese de no dañar el diafragma al atornillar. Después de reemplazar la pieza, vuelva a ajustar la presión del aire al nivel deseado.
