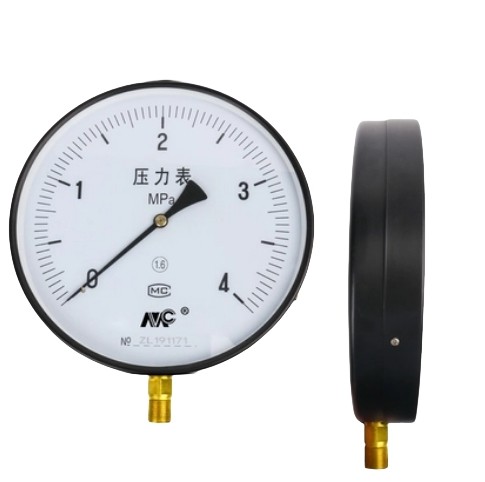

Manómetro de Presión Diferencial MC Y250BF 0-60mpa Para Aceite, Agua y Aire

Hecho en China MC 1.6 -40-180℃ medidor de presión negativa Y250BF usado en aceite, gas y agua

Introducción

El manómetro (nombre en inglés: pressure gauge) se refiere al elemento elástico como el elemento sensible, mide e indica el medidor de presión ambiental anterior, la aplicación generalizada, casi en todo el proceso industrial y los campos de investigación. En la red de tuberías de calor, la transmisión de petróleo y gas, el suministro de agua, el sistema de suministro de gas, el taller de mantenimiento de vehículos, etc., se puede ver en todas partes. Especialmente en el proceso de control de procesos industriales y medidas tecnológicas, debido a la flexibilidad del sensor de manómetro mecánico tiene alta resistencia mecánica y la producción es conveniente, espere una característica, haga que el manómetro mecánico se use ampliamente.

Especificación

El principio de funcionamiento

El manómetro mediante el elemento sensible dentro de la tabla (tubos de Bourdon, fuelles, fuelles) de deformación elástica, nuevamente por el mecanismo de transformación de movimiento en la tabla, transformará la deformación de la presión en un puntero, la rotación del puntero para mostrar la presión.

La estructura principal

El orificio de desbordamiento: si se produce una explosión del tubo de Bourdon en emergencias, la presión interna se liberará a través del orificio de desbordamiento hacia el mundo exterior, para evitar la explosión del panel de vidrio. Nota: para mantener el rendimiento normal del orificio de desbordamiento, es necesario dejar al menos 10 mm de espacio en la parte posterior de la tabla, no pueden transformar ni desbordar el vertedero. Puntero: además del puntero estándar, otros punteros son opcionales. Panel de vidrio: además del vidrio estándar, otros vidrios especiales, como vidrio templado, vidrio reflectante, son opcionales. Clasificación de rendimiento: regular (estándar), vapor con ordinario (M), tipo resistente al calor (H), resistencia al modo de vibración (V) vapor con modo de vibración (MV) resistente al calor al modo de vibración (HV) Manejo: prohibido el aceite/CAI en el tratamiento del agua de fabricación para eliminar los residuos en el líquido de agua o aceite. Un especificado: color de la carcasa exterior además del color estándar, debe especificarse. Válvula de estrangulamiento (opcional): para reducir la presión fluctuante, la válvula de estrangulamiento se instala en la entrada de presión.

Atención de uso

1, el instrumento debe instalarse verticalmente: se debe usar una llave de 17 mm para apretar, no se debe torcer con fuerza la caja; Debe evitar tocar cuando se transporta. Golpear:

2, el instrumento utiliza el apropiado en la temperatura ambiente de 25-55 ℃;

3, el uso de la frecuencia de vibración del entorno de trabajo< 25 hz, la amplitud no es superior a 1 mm; 12000一.

4, el uso de la temperatura ambiental china es demasiado alta, lo que indica que el valor del instrumento no vuelve a cero o aparece, lo que indica que el error puede abrir el tapón de goma de sellado de la carcasa superior, hacer que la luz del instrumento y la atmósfera estén interconectadas

5, el uso del rango del instrumento, debe estar entre el límite superior de 1/3 ~ 213;

6, en la medición de medios corrosivos, puede ser el medio de cristalización, el medio de mayor viscosidad debe agregar un dispositivo de aislamiento; Manómetro (figura 5)

7, el instrumento debe revisarse regularmente (al menos una vez cada tres meses), si se descubre una falla, se reparará de inmediato;

8, el instrumento a partir de la fecha de entrega, si medio año en condiciones normales de almacenamiento de uso encontró fallas o daños debido a la mala calidad, por la empresa responsable de la reparación o el intercambio;

9, necesita medir el instrumento de medio corrosivo, debe indicar el requisito al realizar el pedido.

El manómetro en casi todos los procesos industriales e investigación científica. En la red de tuberías de calor, la transmisión de petróleo y gas, el suministro de agua, el sistema de suministro de gas, el taller de mantenimiento de vehículos, etc., se puede ver en todas partes. Especialmente en el proceso de control de procesos industriales y medidas tecnológicas, debido a la flexibilidad del sensor de manómetro mecánico tiene alta resistencia mecánica y la producción es conveniente, espere una característica, haga que el manómetro mecánico se use ampliamente.

Principio de selección

1, la selección del tipo

La selección del tipo de instrumento debe cumplir con los requisitos del proceso. Si necesita transmisión remota, grabación automática o la policía; La naturaleza del medio medido (como la temperatura del tamaño del medio medido, la viscosidad, la corrosión, el grado de suciedad, si es inflamable y explosivo, etc.) se presentan requisitos especiales para el instrumento, las condiciones ambientales en el sitio (como la humedad, la temperatura, la intensidad del campo magnético, la vibración, etc.) para los tipos de instrumentos de requisitos, etc. Por lo tanto, elegir correctamente los tipos de instrumentos de acuerdo con el requisito técnico es garantizar el trabajo normal del instrumento y la importante premisa de la seguridad en la producción. Como el manómetro normal de los tubos de resorte con aleación de cobre que utiliza acero aleado (alto voltaje), y los manómetros de hidrógeno, los materiales del tubo de resorte utilizan acero al carbono o acero inoxidable, no se permite el uso de aleación de cobre. Debido al amoníaco y al cobre para producir una reacción química, explotará, por lo que los manómetros generales no se pueden utilizar para la medición de la presión de amoníaco. El manómetro de oxígeno con el manómetro normal en el aspecto de la estructura y el material puede ser exactamente el mismo, solo que el manómetro de oxígeno con aceite debe estar prohibido. Debido a que el aceite en el sistema de oxígeno causa fácilmente una explosión. El manómetro de oxígeno utilizado en la calibración, no como el manómetro ordinario que utiliza aceite como medio de trabajo, y el manómetro de oxígeno para evitar estrictamente el contacto con el aceite en la tienda. Si debe usar un manómetro de aceite existente para medir la presión de oxígeno, debe limpiarse con tetracloruro de carbono repetidamente antes de usarlo, revise cuidadosamente hasta que no haya aceite.

2, la determinación del rango de medición

Para mantener el componente elástico puede funcionar de forma fiable dentro del alcance de la seguridad de la deformación elástica, al seleccionar el rango, debe, de acuerdo con el tamaño de la presión medida y el cambio de velocidad de la presión, suficiente margen de maniobra, por lo tanto, el límite superior del manómetro debe ser superior al proceso en la producción del posible valor máximo de presión. De acuerdo con las "regulaciones técnicas de diseño de control químico", la estabilidad de la medición, la presión máxima de trabajo no excederá los 2/3 del valor límite superior de la medición; Medición de la presión de pulso, la presión máxima de trabajo no excederá el valor límite superior de la medición 1/2; Al medir alta presión, la presión máxima de trabajo no excederá los 3/5 del valor límite superior de la medición, generalmente la presión medida la mayor parte, un valor pequeño no debe ser inferior a 1/3 del valor límite superior de la medición del instrumento, para garantizar que el instrumento de una relación lineal entre la salida y la cantidad de entrada. De acuerdo con los parámetros medidos del máximo y el mínimo calculado del instrumento, después del piso, no valore directamente como un instrumento de rango de medición. Cuando elegimos el instrumento en la escala de límite, debe seleccionarse en las regulaciones del estado, la serie estándar. El rango de medición del manómetro de la serie estándar son: China - 0.1-0.06, 0.15:,1.6 0 y 1, 2.5, 4, 6, 10 x10 "MPa (donde n es un entero natural puede ser positivo y negativo)

3, el nivel de precisión

De acuerdo con el proceso para permitir el error absoluto máximo y el instrumento seleccionado más cheng, calcule los instrumentos permiten el máximo citado por error, es pobre, en las regulaciones del estado, el grado de precisión de determinar la precisión del instrumento. En general, elige el instrumento de precisión, los resultados de la medición son más precisos y fiables. Pero no se puede pensar, cuanto mayor sea la precisión del instrumento, mejor, porque la precisión del instrumento en general, cuanto más caro, la operación y el mantenimiento, más problemas．
