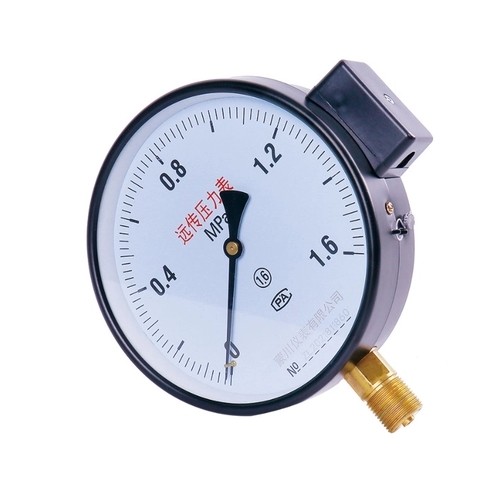

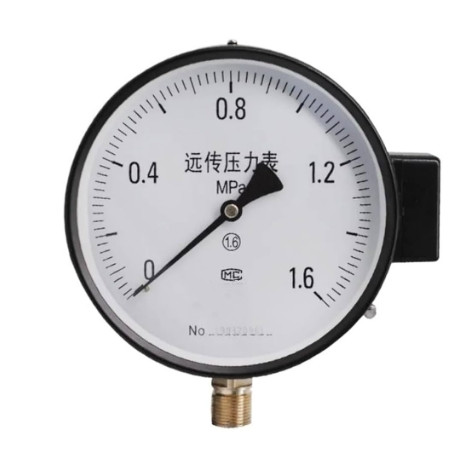

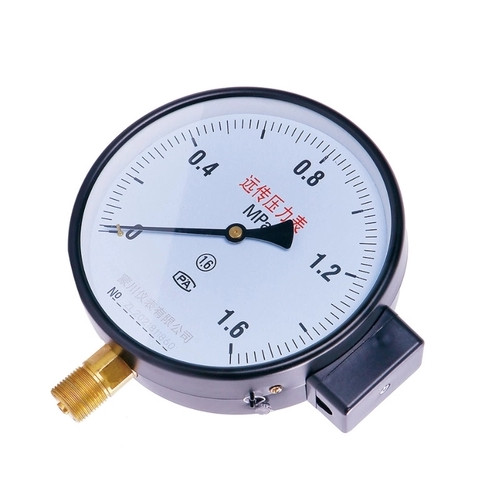

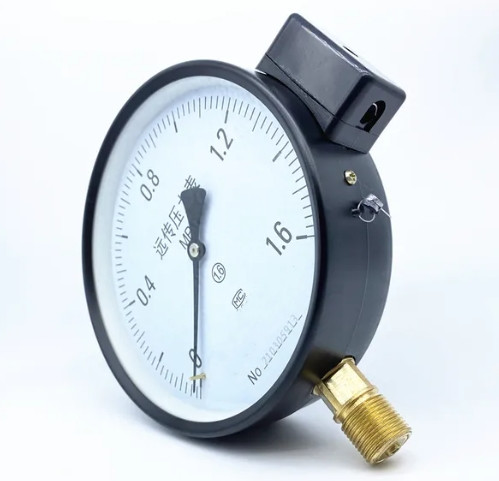

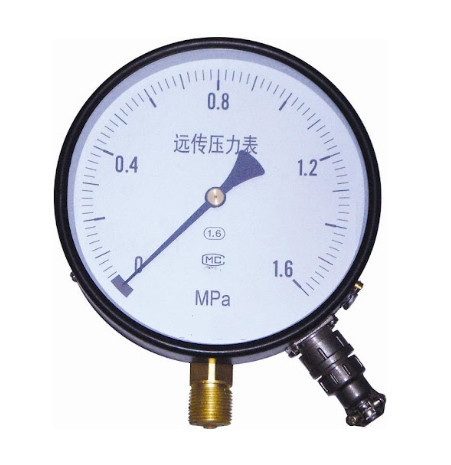

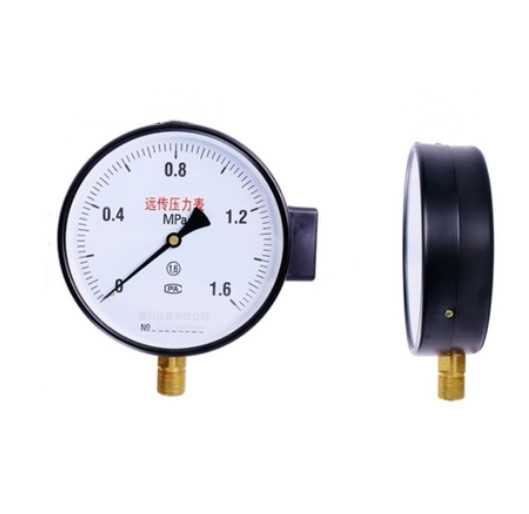

MC YTZ150 Sensor de presión de transmisión remota de resistencia

Manómetro de presión de transmisión remota MC YTZ150 1.6 -40-60 ℃ M20*1.5 170*180*75 Manómetro de presión con sensor remoto

Introducción

El manómetro se refiere a un instrumento que utiliza componentes elásticos como componentes sensibles para medir e indicar la presión superior a la presión ambiente. Es extremadamente común en aplicaciones. Cubre casi todos los procesos industriales y campos de investigación científica. Se puede ver en todas partes en los campos de la red de tuberías de calefacción, la transmisión de petróleo y gas, el sistema de suministro de agua y gas, las fábricas y tiendas de reparación y mantenimiento de vehículos. Especialmente en el proceso de control de procesos industriales y medición técnica, debido a que el elemento sensible elástico del manómetro mecánico tiene las características de alta resistencia mecánica y producción conveniente, el manómetro mecánico se utiliza cada vez más ampliamente.

Especificación

Principio de funcionamiento

El manómetro utiliza la deformación elástica de los elementos sensibles (tubo de Bourdon, fuelle, fuelle) en el reloj, y luego la deformación de la presión se transmite al puntero mediante el mecanismo de conversión del movimiento en el reloj, lo que hace que el puntero gire para mostrar la presión.

Estructura principal

Orificio de desbordamiento: En caso de una emergencia en la que el tubo de Bourdon estalle, la presión interna se liberará al exterior a través del orificio de desbordamiento para evitar que el panel de vidrio estalle. Nota: Para mantener el rendimiento normal del orificio de desbordamiento, se debe dejar un espacio de al menos 10 mm detrás de la mesa, y el orificio de desbordamiento no se puede modificar ni taponar.
Puntero: Además de los punteros estándar, también hay otros punteros opcionales.
Panel de vidrio: Además del vidrio estándar, también hay otros vidrios de material especial, como vidrio templado y vidrio no reflectante.
Clasificación de rendimiento: tipo ordinario (estándar), tipo ordinario para vapor (M), tipo resistente al calor (H), tipo resistente a vibraciones (V), tipo resistente a vibraciones para vapor (MV) tipo resistente al calor y a vibraciones (HV).
Método de tratamiento: tratamiento sin aceite/sin agua para eliminar el agua o el aceite que queda en la parte humedecida durante la fabricación.
Designación exterior: El color de la carcasa debe especificarse además del color estándar.
Válvula de estrangulamiento: Para reducir la presión pulsante, la válvula de estrangulamiento se instala en la entrada de presión.

Atención de uso

1. El medidor debe estar vertical: se debe usar una llave de 17 mm para apretar durante la instalación, y la carcasa no debe torcerse a la fuerza; se deben evitar las colisiones durante el transporte;
2. La temperatura del entorno circundante debe ser -25~55℃;
3. La frecuencia de vibración del entorno de trabajo es inferior a 25HZ, y la amplitud no es superior a 1 mm;
4. Debido a la alta temperatura ambiente durante el uso, el valor indicador del instrumento no vuelve a cero o el valor indicador está fuera de tolerancia, puede cortar el tapón de goma de sellado en la parte superior de la carcasa para hacer que la cavidad interna del instrumento se comunique con la atmósfera;
5. El rango de uso del instrumento debe estar entre 1/3 y 2/3 del límite superior;
6. Se deben agregar dispositivos de aislamiento al medir medios corrosivos, medios que pueden cristalizarse y medios con alta viscosidad;
7. El medidor debe revisarse con frecuencia (al menos una vez cada tres meses), y si se encuentra alguna falla, debe repararse a tiempo;
8. Si se descubre que el instrumento no es válido o está dañado debido a una mala calidad de fabricación en condiciones normales de almacenamiento y uso dentro de los seis meses a partir de la fecha de salida de fábrica, la empresa será responsable de la reparación o el reemplazo;
9. Se requiere un instrumento para medir medios corrosivos, y las condiciones requeridas deben indicarse al realizar el pedido.

Los manómetros en la norma nacional "Manómetros generales" GB/T1226-2001 No. 4.1.2 se clasifican según las juntas roscadas y los métodos de instalación: manómetros de montaje directo, manómetros de montaje empotrado (montaje en panel), superficie de montaje convexa (montaje en pared).
10. La posición de instalación del manómetro debe cumplir con los requisitos del estado de instalación, la esfera no debe colocarse horizontalmente y la altura de la posición de instalación debe ser conveniente para que el personal la observe.
11. La distancia entre la ubicación de instalación del manómetro y el punto de medición de presión debe ser lo más corta posible para garantizar un buen sellado y sin fugas.
12. Debe haber un amortiguador en el extremo frontal del manómetro instalado; para facilitar la inspección, se debe instalar una válvula de cierre debajo del instrumento; cuando el medio esté sucio o haya presión de pulso, se pueden usar filtros, amortiguadores y gas estabilizado
