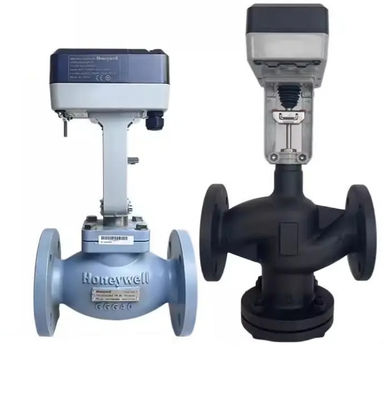

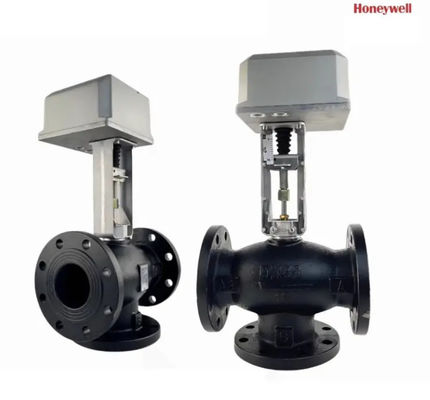

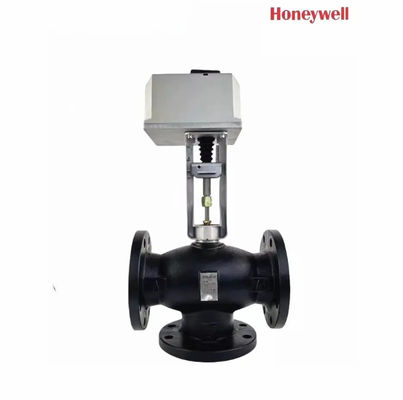

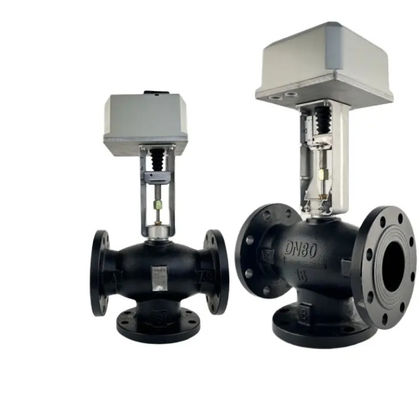

Honeywell ML7421 Válvula de temperatura eléctrica de dos vías con control integral proporcional, material de contacto de cobre con equilibrio dinámico

Características • Instalación rápida y sencilla. • No se requiere un enlace separado. • Trazo de 3/4 pulgadas (20 mm) en ML7421A; trazo de 1-1/2 pulgadas (38 mm) en ML7421B. • No se requieren ajustes.• Posicionamiento preciso de las válvulas. • Seleccionable de 0 a 10 Vdc/0 a 20 mA. • Retroalimentación de la posición. • Interruptores de extremo limitadores de fuerza. • Operador manual. • Acción directa o inversa. • Motor síncrono.• Diseño resistente a la corrosión. • Libre de mantenimiento. • Nocaut del conector del conducto

En ML7421, el accionamiento de un motor síncrono se convierte en el movimiento lineal del tallo del actuador mediante una transmisión de engranaje de gusano.Un clip de retención de botón conecta el ejecutor del eje a la válvulaEl sensor de fuerza interna, mediante microinterruptores instalados, apaga el actuador cuando se alcanza la fuerza del tallo especificada.El ML7421 está equipado con una perilla de manejo manual (véase la figura)..7) para abrir o cerrar la válvula en caso de fallo eléctrico. Apagar o desconectar la fuente de alimentación antes de operar manualmente el ML7421.empujar hacia abajo el mando del operador manual y girar el mando en sentido contrario a las agujas del reloj para mover el tallo hacia abajo o en sentido horario para mover el tallo hacia arriba. Si el actuador vuelve al control automático, el mando del operador manual se desbloquea automáticamente.sólo gira una corta distancia antes de desconectarse automáticamente sin reanudar la energíaIMPORTANTE: El funcionamiento manual permite una fuerza de cierre muy alta que puede atascar el eje del actuador, excediendo la capacidad nominal de los interruptores de fuerza y deteniendo el motor.Después de una operación manual de cierre de válvula, liberar el husillo un giro girando el mando del operador manual para que el operador manual se desactive automáticamente en la reanudación de la energía.Entrada de señal (+) El rango de señal de entrada analógica (+) se establece en fábrica entre 0 y 10 Vdc. Cambiando la posición del enchufe del selector W2 se establece el rango de 2 a 10 Vdc. Cambiando la posición de W4 a mA (véase la figura 8) los rangos son de 0(4) a 20 mA.Los puntos W3 y W4 se ubican en la parte posterior de la lámina de protección de PCB.. Véase la figura 8 para la ubicación de los enchufes del selector. figura 7. ML7421A,B mando manual del operador. Fallo de entrada de señal Usando el enchufe del selector W1,el actuador puede ajustarse para funcionar en una de las tres posiciones en caso de falla de la señal: 1. 0% Si W4 está configurado en la posición mA, el actuador funciona siempre a 0%.
