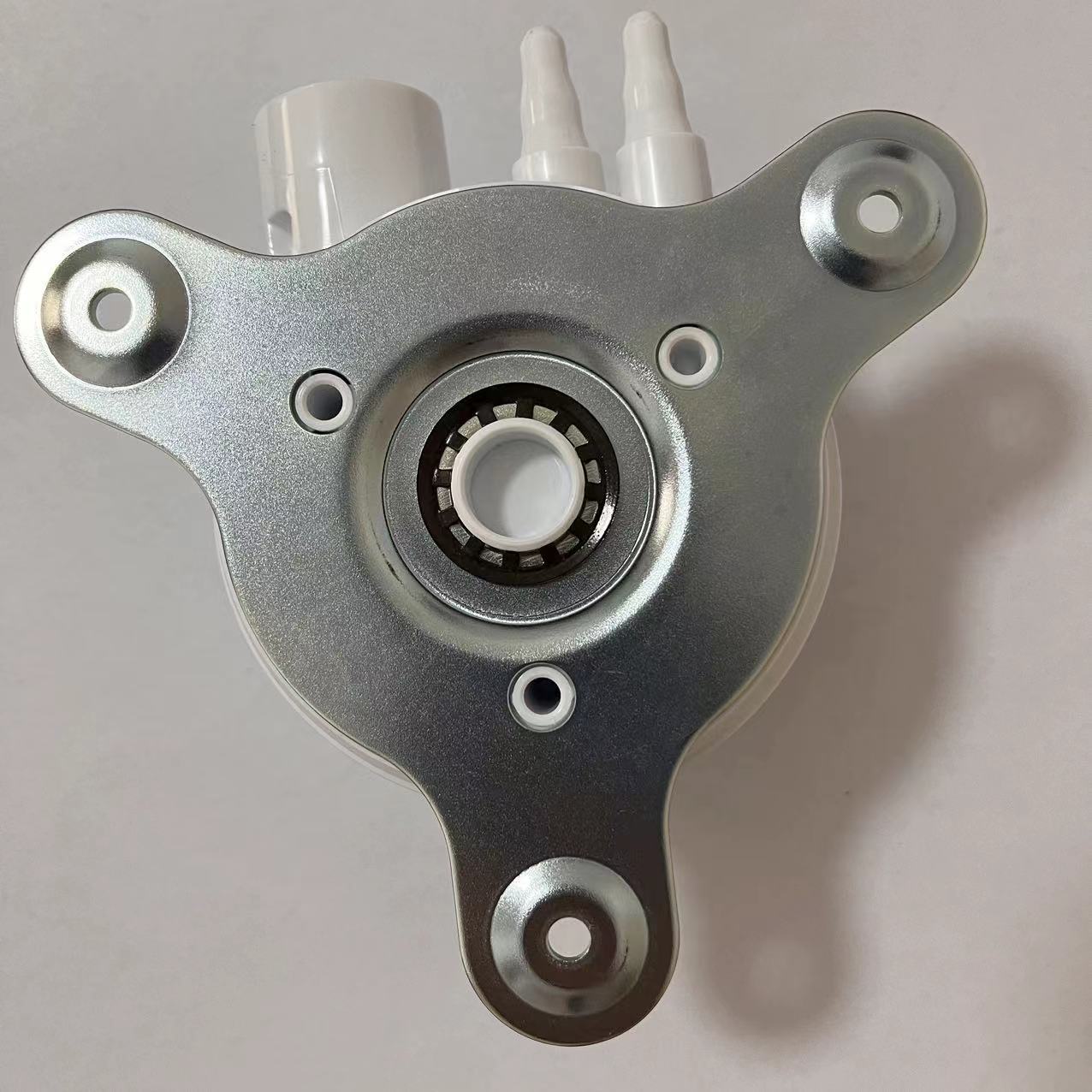

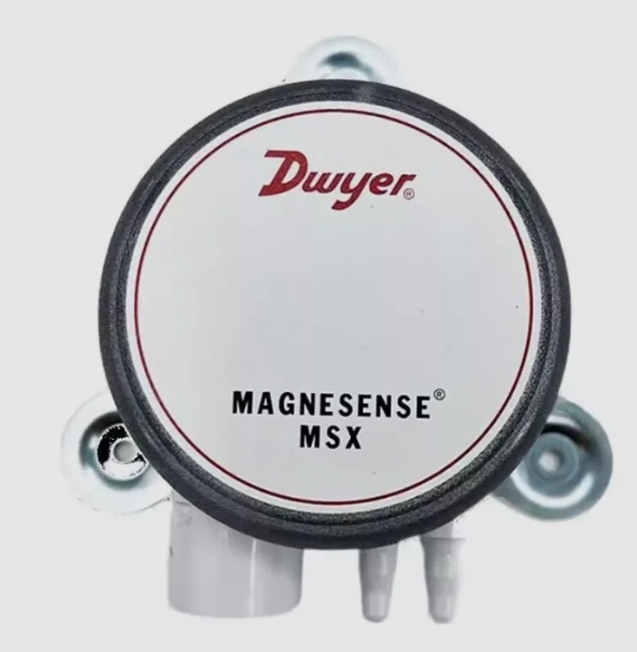

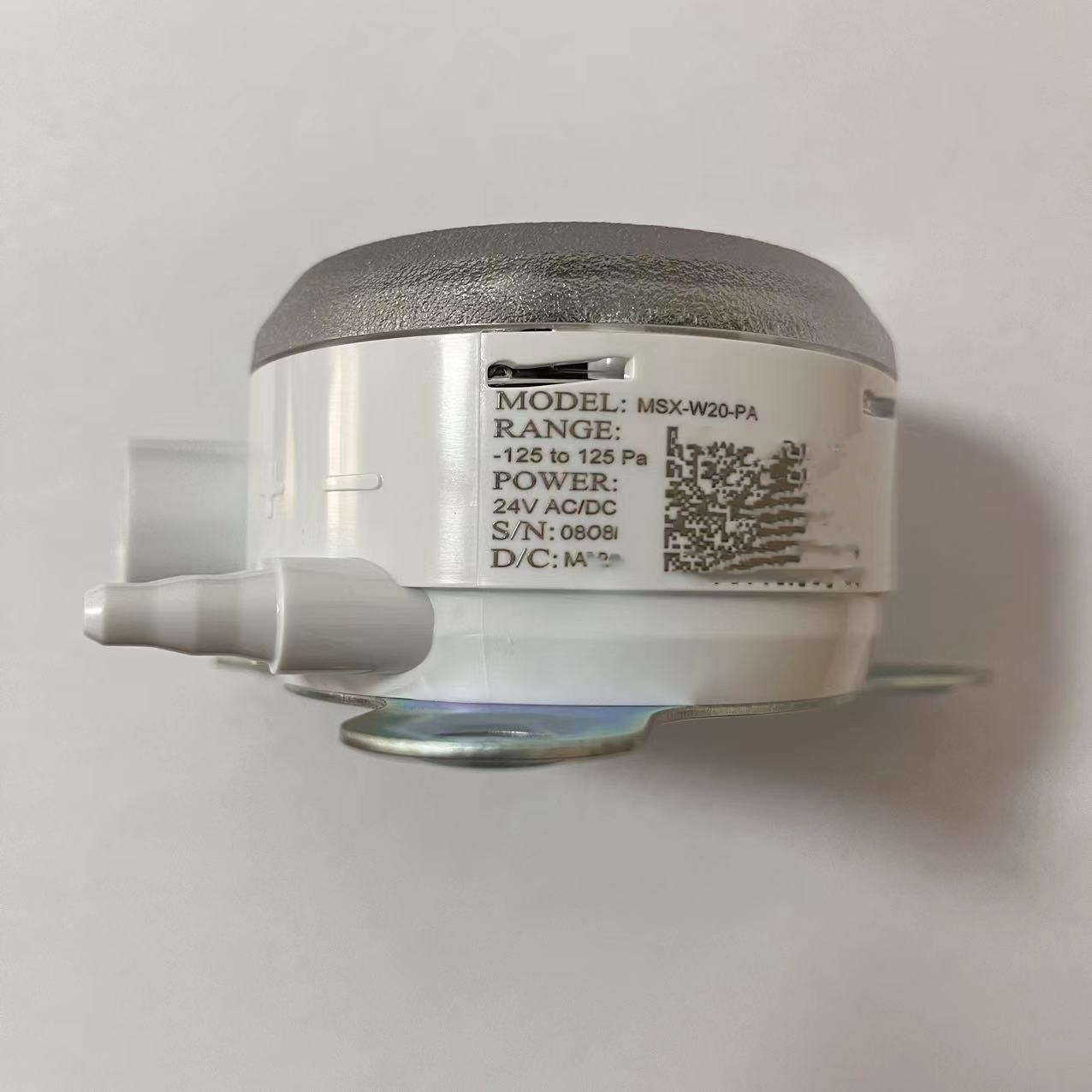

Sensor de diferencia de presión Dwyer MSX-W10-PA MSX-W10-PA Manómetro de presión

El Transmisor de presión diferencial Series MSX Magnesense® combina la estabilidad y versatilidad del transmisor original Series MS2 Magnesense® II para su uso en aplicaciones de control de edificios. El MSX simplifica el proceso de pedido para ofrecer la configuración deseada, lo que reduce el tiempo de configuración del producto. Los rangos de presión están disponibles en Pa, mm c.a. y pulg. c.a. Todos los rangos de presión se pueden configurar en modos unidireccional o bidireccional, proporcionando un total de 32 rangos. El transmisor MSX puede proporcionar una salida de presión lineal o una salida de velocidad lineal con la extracción de raíz cuadrada del transmisor. Se han incluido parámetros adicionales para ampliar la capacidad de raíz cuadrada para calcular el flujo. Las señales de salida de doble voltaje y miliamperios se pueden utilizar para proporcionar tanto el control como la verificación de la señal de salida del equipo.

• Detalle de precisión± 1% FSO
• AplicacionesConstrucción y mantenimiento, HVAC
• Presión de ruptura6 psi máximo
• ConformidadCE
• Conexión eléctricaConduit hembra de 1/2 pulg. NPS con bloque de terminales de tornillo
• Salida eléctrica4 a 20 mA, 0 a 5 Vcc, 0 a 10 Vcc
• Clasificaciones de la carcasaIP66, Tipo 4X NEMA, UL94 V-0, UL 2043 (Plenum)
• Estabilidad a largo plazo± 1% FSO/año
• Resistencia del bucleSalida de corriente: 0 a 1250 Ω máx., Salida de voltaje: Resistencia de carga 1 kΩ mín.
• Opción de construcción de materialesN/A
• Materiales, en contacto con el fluidoConsultar a fábrica
• Compatibilidad de mediosAire, argón, dióxido de carbono, helio, nitrógeno, gases no conductivos, gases secos no corrosivos
• Nota de montajeNo sensible a la posición
• Número de cables2, 3
• Temperatura de funcionamiento, máx.70 °C
• Temperatura de funcionamiento, mín.-20 °C
• Detalle de salidaSeleccionable en campo
• Señal de salidaCorriente, Voltaje
• Consumo de energíamáx. 21 mA
• Tipo de presión de mediciónDiferencial
• Tamaño de la conexión del proceso1/8 pulg., 3/16 pulg., 1/4 pulg.

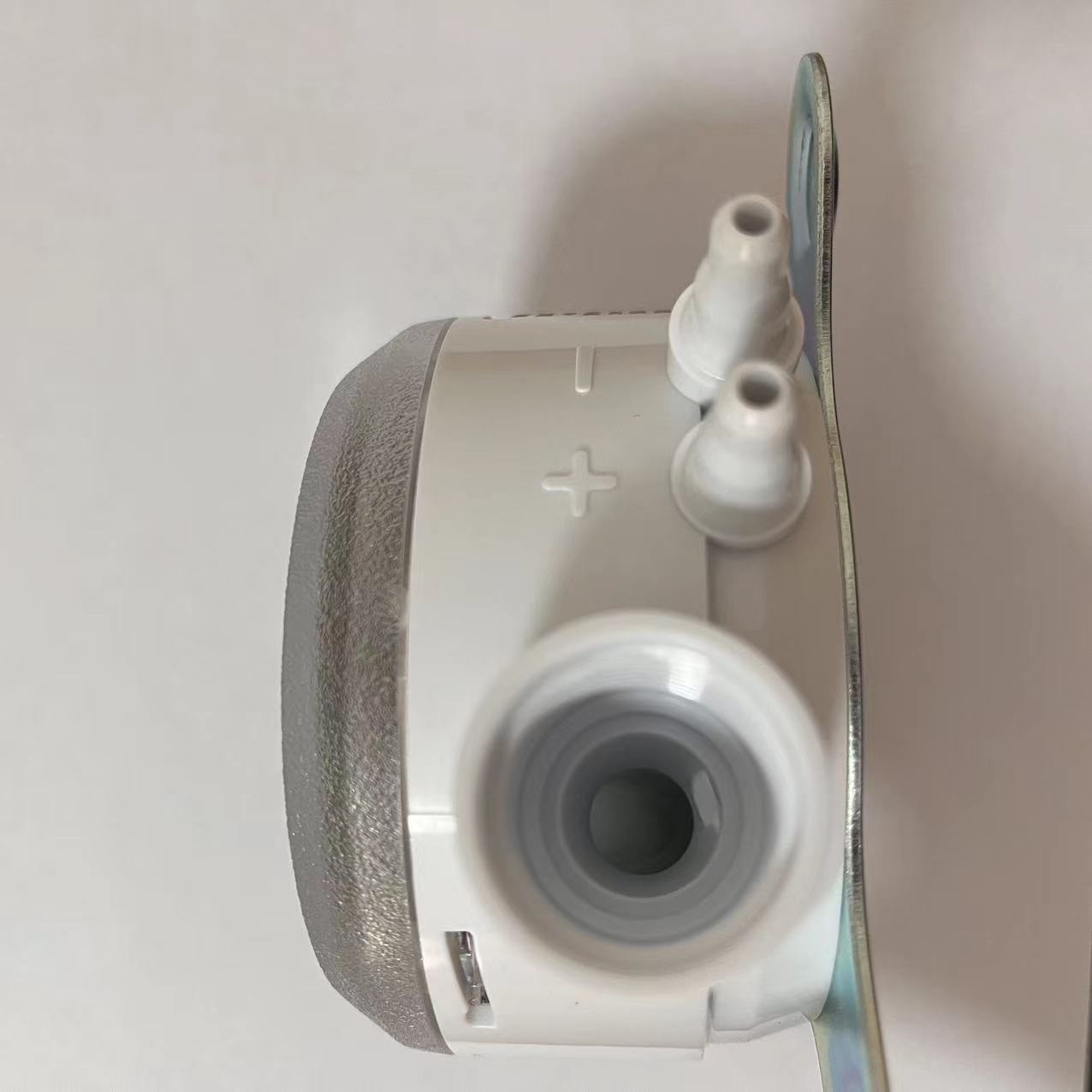

• Tipo de conexión del procesoRacores de púas escalonados
• Tiempo de respuesta3 s
• Nota sobre el tiempo de respuestaInstantáneo (predeterminado) o 3 s (seleccionable)
• Ajuste de rangoBotón pulsador
• Tipo de alimentaciónCA/CC
• Voltaje de alimentación2 hilos: 10 a 36 Vcc, 3 hilos: 17 a 36 Vcc/21,6 a 33 Vca
• Peso230 g
• Calibre del cable26 a 16 AWG
• Rango ajustable de ajuste de ceroBotón pulsador digital
