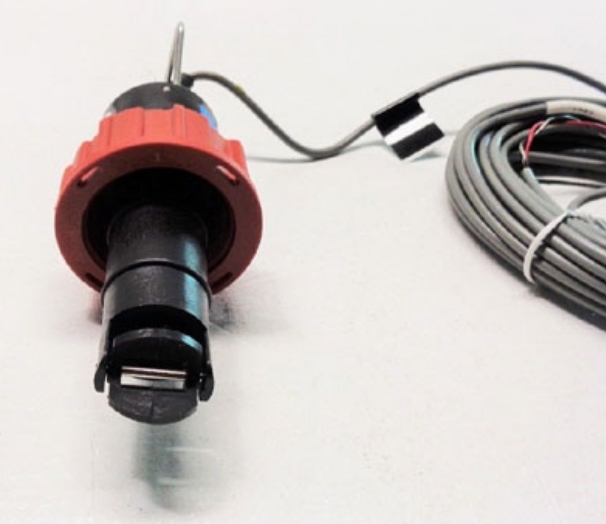

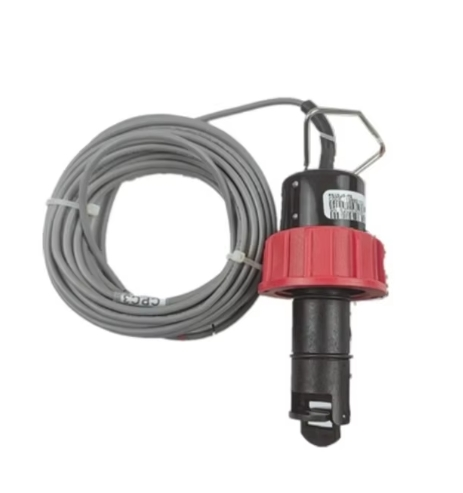

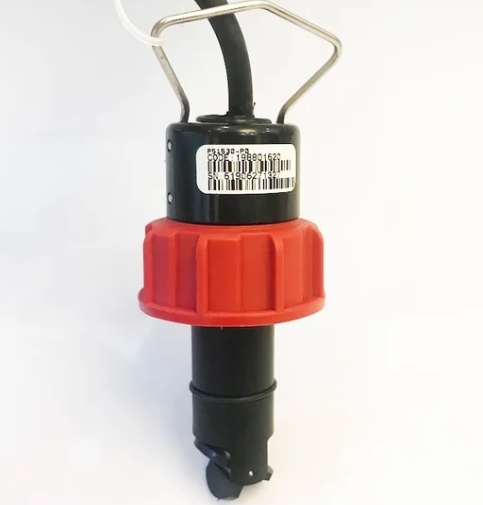

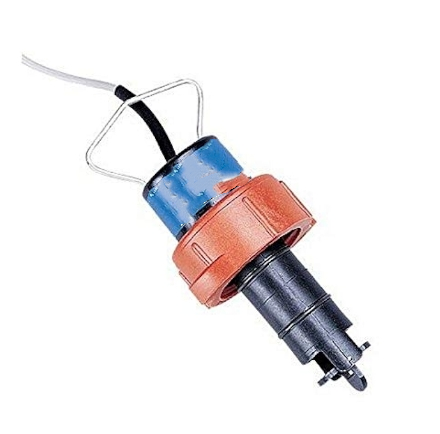

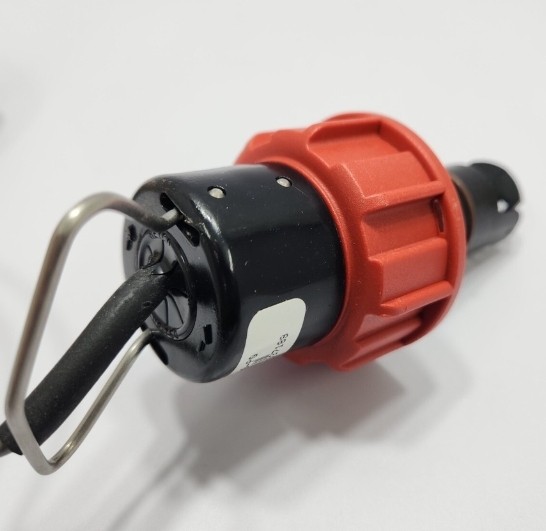

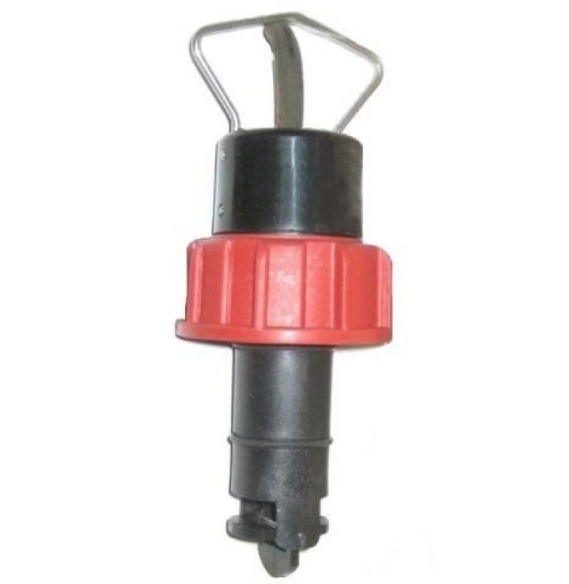

GF P51530-P1 Sensor de flujo de la rueda de paleta instalado de forma estándar

El modelo P51530-P1 es el sensor de flujo de rueda de paleta de inserción de rotor-X GF Signet 515, diseñado para el monitoreo del flujo de líquido en tuberías medianas a grandes con DN125 a DN200 (5" a 8").Adopta un principio de medición de la rueda de remos pasiva autoalimentada, que sirve como una sonda de flujo de uso general económica ampliamente utilizada en el tratamiento del agua, el procesamiento químico y las industrias de agua pura.

• Cuerpo del sensor: Polipropileno (PP) lleno de vidrio, resistente a ácidos, álcalis, agua de mar y corrosión química leve
• Paddle del rotor: PVDF, resistencia al desgaste y compatibilidad química
• Eje central: aleación de titanio, alta resistencia a la tracción, libre de óxido, adecuado para medios que contienen pequeñas partículas sólidas
• Anillo O de sellado: FPM estándar (Viton); sellos especiales de EPDM o Kalrez son opcionales
• Cable: cable de 7,6 m de largo, con trenzado y blindaje, extensible hasta 60 m, suprimiendo eficazmente las interferencias electromagnéticas en el lugar

• Rango de velocidad de flujo: 0,3 ~ 6 m/s (1 ~ 20 ft/s), relación de descenso de hasta 20:1 para una medición estable tanto bajo tasas de flujo bajas como altas
• Tamaño de tubería aplicable: DN125 ~ DN200 (5" ~ 8"); la serie completa cubre tuberías DN15 ~ DN900
• Precisión: tolerancia lineal ± 1% FS, repetibilidad ± 0,5% FS a una temperatura ambiente de 25 °C
• Número mínimo de Reynolds: 4500; sólo para aplicaciones líquidas de tubería completa, no compatibles con tuberías de gas o parcialmente llenas
• señal de salida: señal de frecuencia de onda senoidal pasiva (1 V de pico a pico); salida 6 Hz por velocidad de flujo de 1 ft/s. No se requiere una fuente de alimentación externa. Directamente compatible con indicadores de flujo pasivos (por ejemplo3-5090)Se puede combinar con el preamplificador modelo 2760 para conectarse a PLC o transmisores (5500, 5600, serie 8850, etc.)
• Nivel de temperatura y presión (carcasa PP):

  Presión máxima de funcionamiento: 12,5 bar a 20 °C

  Temperatura media máxima: 90°C; la presión nominal baja a 1,7 bar a 90°C

• Tipo de montaje: instalación de inserción. Compatible con tees, abrazaderas de silla y cabezas soldadas. Soporta la instalación con grifo en caliente bajo presión sin apagar el sistema.

1. El diseño pasivo automático simplifica el cableado

   No se requiere una fuente de alimentación externa. La salida de onda senoidal pasiva reduce significativamente los costos de cableado, ideal para puntos de monitorización remotos sin acceso a energía.

2. Compatibilidad química en general

   La combinación de carcasa de PP, rotor PVDF y eje de titanio funciona bien con agua pura, aguas residuales, soluciones ácidas / alcalinas, agua de mar y agua de refrigeración circulante.

3. Proporción de inclinación amplia para condiciones de trabajo versátiles

   20El amplio rango de medición garantiza una detección fiable a baja velocidad de 0,3 m/s y evita una abrasión excesiva a un máximo de 6 m/s, cubriendo líneas de producción de carga variable con un solo sensor.

4. Bajo mantenimiento y larga vida útil

   No hay componentes electrónicos sumergidos en medios de proceso; sólo gira la rueda de paleta.reducir al mínimo los ciclos de desmontaje y calibración durante el funcionamiento continuo a largo plazo.

5. Instalación flexible para grandes tuberías

   Especialmente optimizado para tuberías industriales de 5" 8". Combinado con accesorios completos de montaje GF, lo que permite la instalación en caliente sin drenar o detener la tubería.

6. Alta precisión y excelente repetibilidad

   La repetibilidad de ± 0,5% proporciona datos coherentes a largo plazo, perfectamente adecuados para la medición del caudal, la protección de la bomba y los sistemas de control de bloqueo de caudal.

Sistemas de ósmosis inversa de agua pura / RO, tratamiento de aguas residuales, agua de refrigeración circulante, transferencia de fluidos químicos, sistemas de circulación de agua de centrales eléctricas
