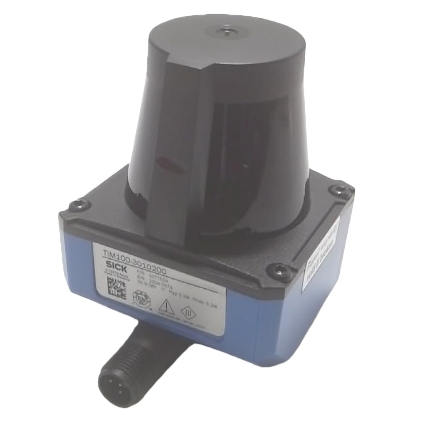

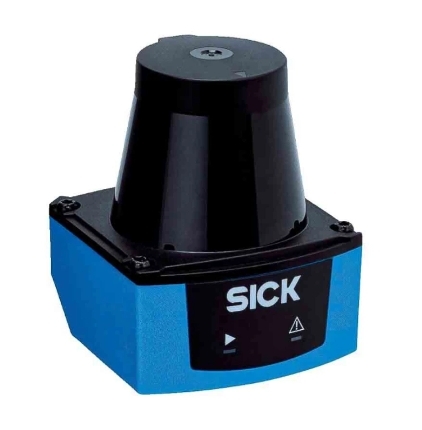

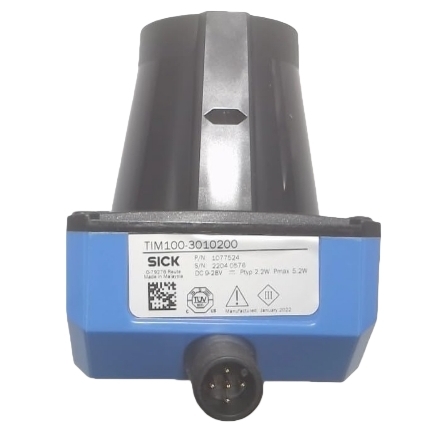

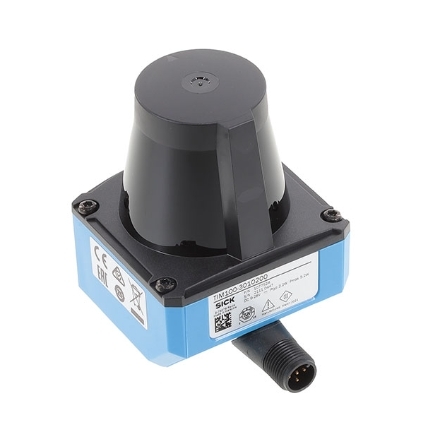

Nuevo y original Sick TIM100-3010200 Sensor de Lidar

El TIM100-3010200 (número de pedido 1077524) es un escáner láser LiDAR 2D compacto y rentable para interiores de la serie SICK TiM, diseñado para la detección de áreas de corto alcance,vigilancia de la presencia y prevención de colisiones en la automatización industrial y los equipos móviles SICKAdopta la tecnología patentada de medición de distancia de múltiples pulsos HDDM + con un láser infrarrojo de clase 1 de 850 nm,que proporciona una detección estable de la distancia a través de un amplio campo de visión horizontal de 200° sin zonas ciegasOptimizado sólo para entornos interiores, integra una lógica de evaluación de campo incorporada para simplificar el control in situ sin el complejo procesamiento de datos externos.

• Principio de medición: medición de distancia de alta definición HDDM+
• Fuente de luz: láser infrarrojo de 850 nm, clase 1 de láser (seguro para los ojos)
• Ángulo de exploración horizontal: 200°
• Resolución angular: 1°
• Frecuencia de exploración: 14,5 Hz
• Distancia de trabajo: 0,05 m ~ 3 m
• Remisión detectable: 4% ~ 1,000% (suporta objetos opacos oscuros y reflectores de alta reflectividad)
• Tiempo de respuesta típico: 70 ms
• Immunidad máxima a la luz ambiente: 80.000 lx

• Las dimensiones: 60 mm (W) * 60 mm (D) * 75,8 mm (H)
• Peso: 90 g (sin cable)
• Calificación del recinto: IP65 a prueba de polvo y a prueba de agua
• Clase de protección: III
• Resistente a las vibraciones y a los golpes para entornos de fábrica estándar
• En el caso de las entidades de crédito, el importe de las pérdidas se calculará en función de las pérdidas anuales.

• Fuente de alimentación: CC 10 V ~ 30 V
• Conector: conector masculino M12 giratorio de 5 pines
• Interfaces: IO-Link, 1 entrada digital, 2 salidas digitales de empuje y extracción
• Evaluación de campo integrada: 1 conjunto de campos, soporte para 2 zonas de detección independientes
• Tiempo de demora y de espera configurable: 69 ms ~ 30,015 ms
• Indicadores de estado: 2 LED para el estado de la señal de alimentación y de conmutación
• Software de configuración: SOPAS ET para parametrización, edición y diagnóstico de zonas

1. Casas ligeras y ultracompactas para una fácil integración

   Solo 90 g con una pequeña huella, encaja perfectamente en espacios de instalación estrechos en AGV, AMR, máquinas de embalaje y células robóticas.El conector M12 giratorio permite una dirección de cableado flexible sin soportes adicionales.

2. Amplia cobertura de escaneo panorámico de 200°

   Un solo sensor cubre una gran área horizontal, elimina múltiples sensores fotoeléctricos y reduce el costo del hardware y la carga de trabajo de cableado; la resolución angular de 1 ° garantiza la detección confiable de pequeños obstáculos.

3. Evaluación de campo integrada, lógica de control sencilla

   Dos zonas de conmutación independientes pueden definirse libremente a través de software. Las salidas digitales activan directamente los bloqueos de PLC para advertencia de colisión, detección de entrada y protección de zona,no se requiere el cálculo de datos adicionales de distancia.

4. Medición estable en diversas superficies

   La tecnología de múltiples pulsos HDDM+ minimiza la interferencia de plásticos oscuros, metales y pisos reflectantes con bajo reflejo, un rendimiento de detección consistente independientemente del color o la textura de la superficie del objetivo.

5. Laser de clase 1 seguro para los ojos y larga vida útil

   El láser de clase 1 no requiere un blindaje de seguridad especial para los operadores; el MTBF ultra largo reduce en gran medida la frecuencia de mantenimiento y reemplazo para una operación continua de la fábrica las 24 horas del día, los 7 días de la semana.

6. Conexión flexible de salida digital con doble IO-Link

   IO-Link permite la modificación remota de parámetros, la carga de datos de diagnóstico en tiempo real y la gestión de equipos por lotes; salidas digitales push-pull compatibles con todos los PLC industriales convencionales.

7. Revestimiento industrial resistente IP65

   Resiste el polvo del taller, las salpicaduras de agua y la leve niebla de aceite, el funcionamiento estable en el embalaje, la logística y el mecanizado general en entornos interiores.

• Evasión de colisiones de VGA/RMA y carros automatizados
• Protección del perímetro de la célula de trabajo robótica y detección de intrusiones
• Presencia del área de la línea transportadora y conteo de materiales
• Detección de piezas de maquinaria de embalaje y seguimiento de posición
• Monitoreo de la seguridad del acceso al pasillo del almacén
• Detección automática de la zona de las puertas y giraderos
• Detección de obstáculos de las pequeñas máquinas herramienta
