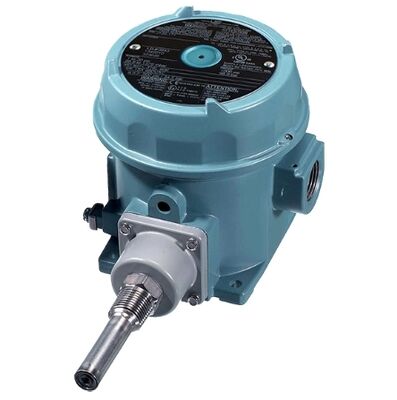

Interruptor de presión y temperatura de la serie UE 120 J120-612

El J120-612 es un interruptor de presión a prueba de explosión de uso pesado de la renombrada serie 120 de UE,construido específicamente para el monitoreo de alta presión y el control de seguridad en entornos industriales peligrososAdopta una estructura de detección de presión de tipo pistón con ajuste interno del punto de ajuste, proporcionando una salida de conmutación mecánica confiable para la protección contra la sobrepresión, el control de la bomba/compresor,y activación de alarma de procesoCertificado para los estándares globales de atmósfera explosiva, es ampliamente adoptado en las industrias de petróleo y gas, petroquímica, energía y maquinaria pesada, donde es obligatorio un monitoreo robusto de alta presión.

• Rango de valores ajustables: 125 ~ 3000 psi (8,6 ~ 206,8 bar)
• Banda muerta ajustable: 40 ~ 250 psi (2.8 ~ 17.2 bar)
• Presión máxima a prueba: 6000 psi (413,7 bar)
• Presión nominal de explosión: 10000 psi (689,5 bar)
• Mecanismo de detección: pistón de acero inoxidable 303 con sellado Buna-N (partes mojadas estándar)
• Conexión de proceso: hilo femenino NPT de 1/4"

• Casas: aluminio fundido a presión recubierto con epoxi en polvo, NEMA 4X, calificado IP66
• Clasificación de ubicación peligrosa: Clase I Div.1/2, Clase II Div.1/2; Ex d IIC T6 a prueba de explosiones

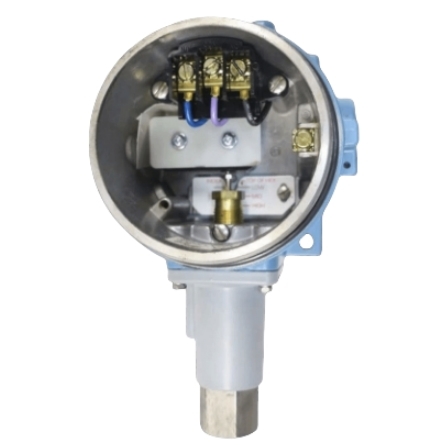

• Entradas eléctricas: Puertos de conducto NPT dobles de 3/4" con bloque terminal incorporado para facilitar el cableado
• Método de ajuste: ajuste del punto de ajuste del tornillo hexadecimal interno con cubierta bloqueable para evitar la manipulación
• Vibración y resistencia a los golpes: mantiene un valor estable bajo 2,5 G (vibración de 5 500 Hz) y carga de choque de 15 G
• Temperatura ambiente de funcionamiento: -40 °C ~ +75 °C

• 15 A resistivo / 2 A inductivo a 125/250/480 VAC
• 2 A resistivo / 1 A inductivo a 24 30 VDC
• Configuración del interruptor: contacto único SPDT (cableado reversible NO/NC)
• Actualizaciones opcionales: interruptor doble DPDT, contactos de interruptor herméticamente sellados

cULus, ATEX, IECEx, CE; certificado SIL 2 (con capacidad SIL 3) para sistemas de seguridad funcionales- ¿ Qué?

1. Diseño de pistones de alta presión para medios industriales pesados

   El sensor de pistón de acero inoxidable 303 soporta una presión extrema del sistema de hasta 6000 psi prueba y 10000 psi presión de explosión, perfectamente adecuado para hidráulica, vapor,monitoreo de gases de alta presión y fluidos de proceso pesados, muy superior al límite de presión de los interruptores de tipo diafragma.

2. Compatibilidad completa con las normas de protección contra explosiones y lugares peligrosos

   La carcasa a prueba de explosiones de clase I División 1 elimina los riesgos de ignición en entornos de gas, vapor y polvo inflamables.las homologaciones globales ATEX/IECEx/cULus permiten el despliegue universal en las refinerías internacionales, plantas químicas e instalaciones en alta mar.

3. Ajuste interno a prueba de manipulaciones con cubierta bloqueable

   El ajuste interno del punto de ajuste junto con una cubierta de la carcasa bloqueable evita la modificación no autorizada de parámetros en el sitio, garantizando umbrales de seguridad consistentes para el funcionamiento a largo plazo sin supervisión.

4. Revestimiento robusto para todo tipo de condiciones climáticas con dos puertos de cableado

   La carcasa de aluminio fundido revestida con epoxi logra protección NEMA 4X / IP66 contra la lluvia, el polvo, la niebla de aceite y la atmósfera corrosiva del taller.Dos aberturas de conducto NPT separadas de 3/4 "simplifican la disposición del cableado sin cajas de unión adicionales.

5. Banda muerta ampliamente sintonizable para una lógica de control flexible

   La banda muerta totalmente ajustable de 40 ‰ 250 psi permite a los ingenieros personalizar el interruptor de activación / apagado de la histeresis, evitando el chismeo frecuente de las bombas, compresores y válvulas de seguridad bajo cargas de presión fluctuantes.

6. Calificación de seguridad funcional SIL 2

   Validado para sistemas de seguridad instrumentados (SIS), cumple con estrictas normas de seguridad industrial para el apagado de emergencia (ESD) y los bucles de protección contra sobrepresión,reducción de los costes de auditoría de riesgos operativos y de cumplimiento.

7. Larga vida útil con un mantenimiento mínimo

   El conjunto de detección de pistón totalmente metálico resiste la abrasión de los medios que contienen partículas finas; el módulo de contacto sellado elimina la contaminación por polvo,soporte de años de funcionamiento continuo las 24 horas del día, los 7 días de la semana, con solo calibración periódica.

• Sistema hidráulico de alta presión con bloqueo de seguridad de sobrepresión
• Monitoreo de la presión de las tuberías de petróleo y gas y cierre de emergencia
• Protección de reactores petroquímicos, calderas de vapor y compresores
• Alerta de la turbina de la central eléctrica, del agua de alimentación y del circuito de alta presión
• Máquinas pesadas, prensas hidráulicas y equipos de minería para el control de presión
• Refinería, instalación química Sistemas de seguridad instrumentalizados SIS
• Alerta de presión de la plataforma marina y de las zonas de proceso inflamables
