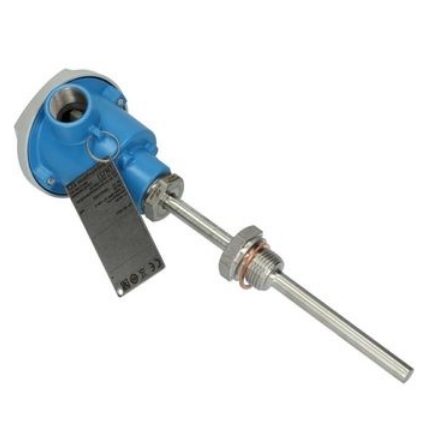

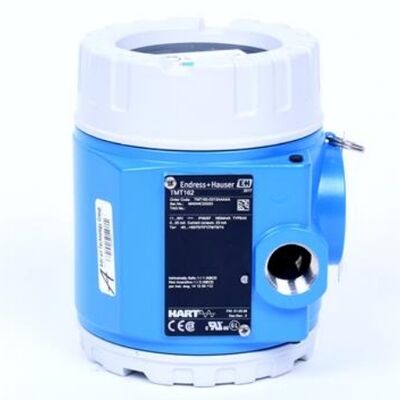

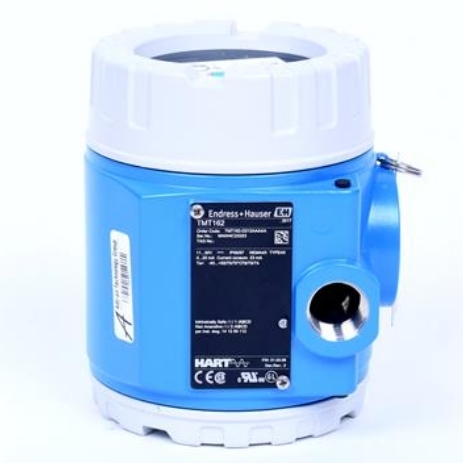

Transmisor de temperatura Endress+Hauser TMT162-A21331BAE con dos entradas de sensor universal
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | Endress+Hauser |
| Certificación | CCC,CE |
| Número de modelo | TMT162-A21331BAE |
| Cantidad de orden mínima | 1 |
| Precio | $1370 |
| Detalles de empaquetado | embalaje original |
| Tiempo de entrega | 5-8 días laborables |
| Condiciones de pago | LC, D/A, D/P, T/T |
| Capacidad de la fuente | 100 piezas/mes |
Datos del producto
| Producción | 4 ... 20 Ma | Fuente de alimentación auxiliar | 11,5...42 V CC (CIERVO) |
|---|---|---|---|
| Tasa de transmisión de datos | 31,25 kBit/s | valor configurable | -40 a +85 °C (-40 a +185 °F) |
| Resaltar | Transmisor de temperatura Endress+Hauser TMT162,Transmisor de temperatura con entradas de sensores universales,Manómetro de presión diferencial con garantía |
||
Descripción de producto
1. Descripción general del producto
El TMT162-A21331BAE es unTransmisor de temperatura de campo HART® universal de 2 canalesde la serie iTEMP de Endress+Hauser, diseñado para conversión de temperatura in situ, transmisión de señales y monitorización de sensores en plantas de procesos industriales. Este modelo específico está equipado con una carcasa de campo de aluminio, una pantalla giratoria retroiluminada, aislamiento galvánico y certificaciones completas para áreas peligrosas, y admite entradas duales de sensores independientes para señales RTD, termopar, resistencia y mV. Convierte señales de sensores de temperatura de varios tipos en salida analógica estándar de 4–20 mA con comunicación digital HART, compatible con comunicadores portátiles, sistemas DCS y PLC para configuración remota y gestión de diagnóstico.
2. Características técnicas básicas
Entrada universal de sensor dual
- Admite 2 canales de medición independientes para RTD Pt100/Pt1000, todos los termopares estándar (K/J/T/S/R/B/E/N), sensores de resistencia (Ω) y milivoltios (mV)
- Funciones de dos canales: valor medio, cálculo de diferencias, comparación de redundancia de sensores para la seguridad de procesos críticos
- Alta precisión de medición: ≤0,1 K para Pt100 en condiciones normales de funcionamiento, excelente estabilidad a largo plazo
Comunicación HART y rendimiento eléctrico
- Protocolo HART 7 estándar, salida analógica escalable de 4–20 mA; admite el modo multipunto
- Amplio rango de fuente de alimentación: 11,5–42 V CC, protección contra polaridad inversa, corriente de carga máxima ≤23 mA
- El aislamiento galvánico de 2 kV entre la entrada del sensor y la salida de corriente elimina la interferencia del circuito de tierra.
- Protección contra escritura de parámetros duales: bloqueo del interruptor DIP del hardware + bloqueo de contraseña del software para evitar modificaciones no autorizadas
- Valores de corriente de falla configurables que cumplen con NAMUR NE43 para alarma de rotura/cortocircuito del sensor
Mecánica y carcasa (configuración A21331BAE)
- Carcasa de doble compartimento de aluminio fundido a presión, protección IP66/IP67, a prueba de polvo y salpicaduras.

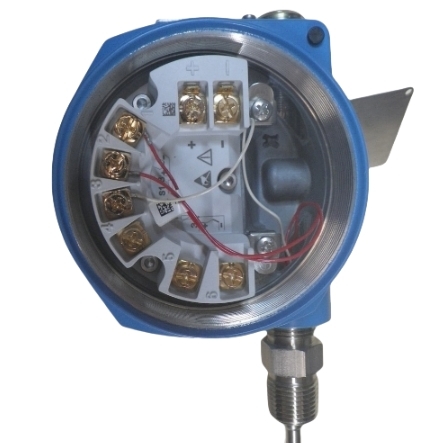

- Compartimento de terminales de cableado y compartimento electrónico separados, evita que el cableado contamine las placas de circuito con humedad.

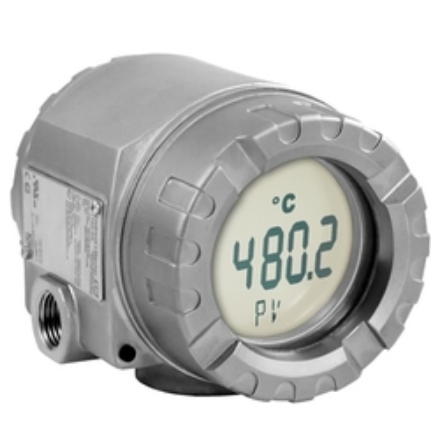

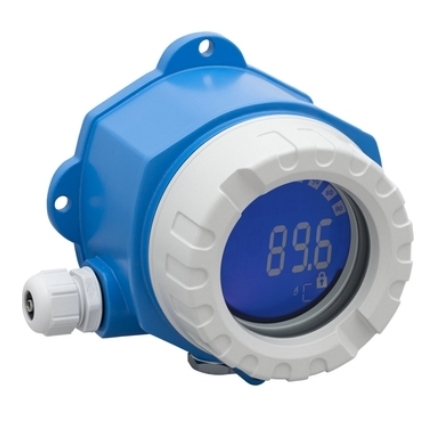

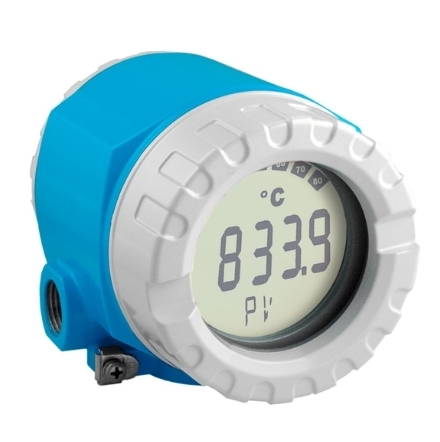

- Pantalla LCD retroiluminada giratoria integrada (ajustable a 90°), muestra el valor medido, el gráfico de barras, el estado del canal y los códigos de diagnóstico
- Múltiples puertos para prensaestopas para cableado de campo flexible; El módulo electrónico compacto en maceta resiste la vibración y la humedad.
- Temperatura ambiente de funcionamiento: -40 °C ~ +85 °C
Certificaciones globales de seguridad funcional y peligrosas
- Homologaciones a prueba de explosiones ATEX, IECEx, FM, CSA (Ex ia / Ex d / a prueba de ignición de polvo) para ubicaciones peligrosas de Zona 0/1/2
- Certificación SIL 2 según IEC 61508 para sistemas instrumentados de seguridad (SIS), cumple con los estándares industriales ESD y EMC
- Aprobación marina disponible para aplicaciones de petróleo y gas en alta mar
Función de diagnóstico NAMUR estandarizada
El autodiagnóstico totalmente compatible con NAMUR NE107 identifica automáticamente:
- Circuito abierto del sensor, cortocircuito, medición fuera de rango
- Fallo del hardware del transmisor, anomalía en el suministro de energía
- Error de memoria, falla de comunicación; Códigos de diagnóstico legibles a través de pantalla o comunicador HART.
3. Principales ventajas
-
La compatibilidad del sensor universal de doble canal reduce el inventario de repuestos
Un solo transmisor admite todos los sensores de temperatura convencionales, lo que permite el monitoreo de temperatura de doble punto, el cálculo de temperatura diferencial y la verificación de sensores redundantes, lo que reduce los costos de adquisición y stock.
-
Carcasa robusta de dos compartimentos para condiciones duras de taller
Las cámaras separadas de cableado y electrónica aíslan la humedad, el polvo y los gases corrosivos; La placa de circuito completamente encapsulada proporciona un rendimiento antivibración superior para sitios químicos, energéticos y mineros.
-
El alto aislamiento elimina el error de medición del bucle de tierra
El aislamiento galvánico de 2 kV entre el lado del sensor y el lado de salida resuelve la deriva de la señal causada por la diferencia de potencial en el cableado de campo de múltiples sensores, lo que garantiza lecturas de temperatura estables.
-
Cómoda operación local y remota
- Local: LCD retroiluminado giratorio para lectura directa en el sitio sin herramientas portátiles
- Remoto: Configurable a través de la serie Field Xpert SFX, comunicador HART 475 o software para PC; Ajuste remoto de parámetros, calibración y consulta de fallos.
-
Certificaciones de seguridad completas para industrias de procesos críticos
Las aprobaciones combinadas a prueba de explosiones, SIL 2 y marinas cubren refinerías, petroquímicas, plantas de energía y plataformas marinas, satisfaciendo los requisitos internacionales de auditoría de seguridad.
-
El diagnóstico inteligente enriquecido minimiza el tiempo de inactividad por mantenimiento
Los códigos de falla estándar NAMUR localizan rápidamente fallas en sensores o transmisores, lo que reduce el tiempo de inspección para los equipos de mantenimiento de campo; La configuración de parámetros bloqueable evita un mal funcionamiento en el sitio.
-
Amplio rango de voltaje y protección robusta del circuito
Funciona de manera estable con energía CC industrial inestable; La protección integrada contra sobretensión, conexión inversa y cortocircuito prolonga la vida útil en entornos eléctricos complejos.
4. Escenarios de aplicación típicos
- Monitoreo de temperatura de reactores, tuberías, hornos y tanques de almacenamiento en plantas químicas y petroquímicas
- Medición de temperatura de calderas, turbinas y agua de alimentación de centrales eléctricas
- Detección de temperatura en áreas peligrosas de petróleo y gas en tierra y mar adentro
- Control de temperatura de procesos higiénicos alimentarios y farmacéuticos.
- Monitoreo de circuito de temperatura industrial para tratamiento de agua, metalurgia y minería
- Enclavamiento de protección contra sobretemperatura de sistemas instrumentados de seguridad (SIS)
