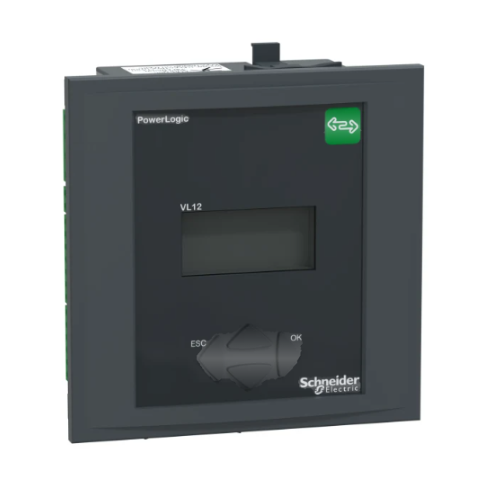

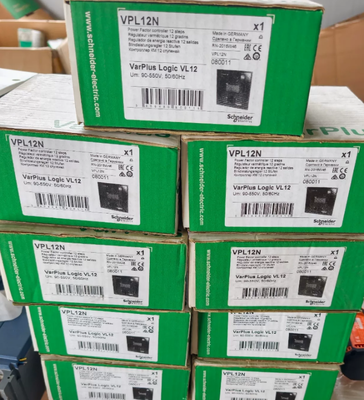

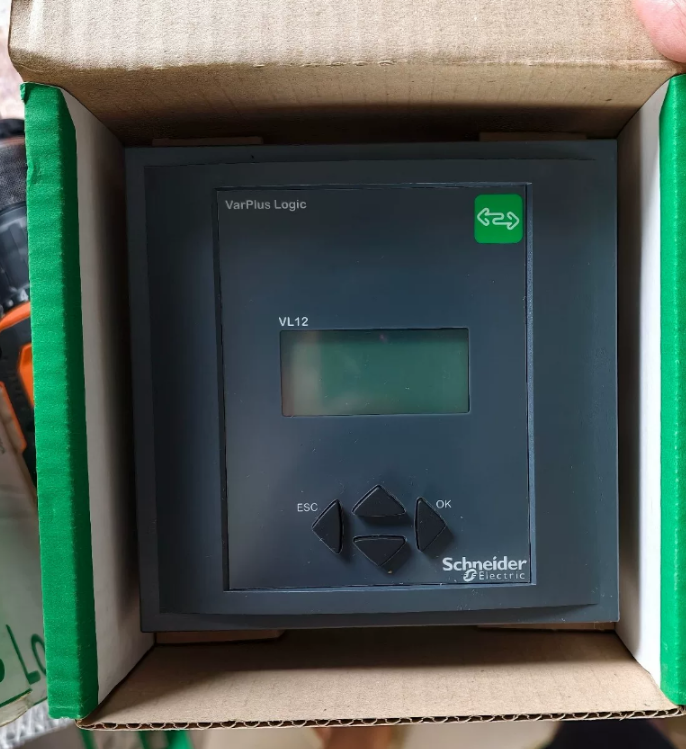

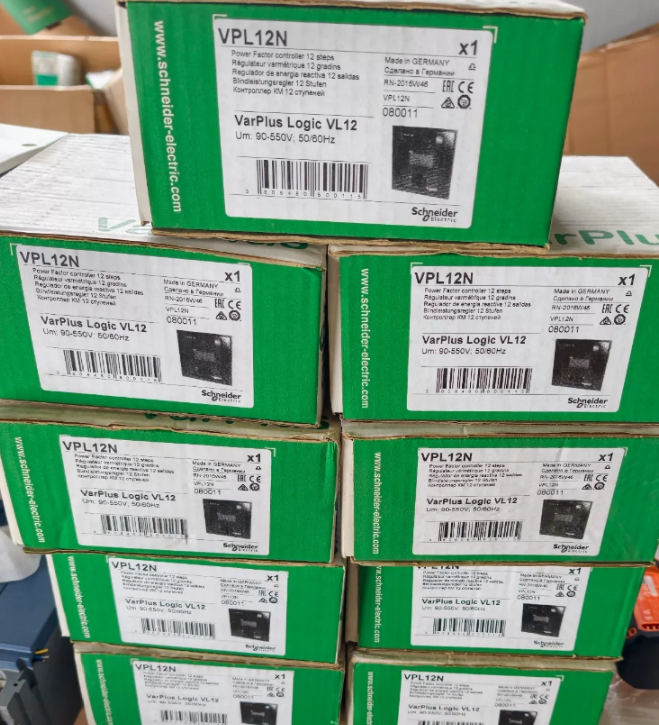

El nuevo controlador de factor de potencia original SCHNEIDER VPL12N está en stock.

Lugar de origen Porcelana
Nombre de la marca SCHNEIDER
Certificación CE
Número de modelo VPL12N
Cantidad de orden mínima 1
Precio US$520/pc
Detalles de empaquetado Caja de cartón
Tiempo de entrega 1 semana
Condiciones de pago LC, D/A, D/P, T/T, Unión Occidental
Capacidad de la fuente 500 piezas
Datos del producto
Resaltar

controlador de factor de potencia Schneider VPL12N original

,

Controlador Schneider VPL12N con garantía

,

regulador de potencia del manómetro de presión diferencial

Deja un mensaje
Descripción de producto

Especificaciones

El principal
Rango de acción PowerLogic es una aplicación de computadora.
Nombre del producto Controlador PFC de PowerLogic
Tipo de producto o componente Controlador del factor de potencia
Nombre abreviado del dispositivo VPL12: Licencia de trabajo
En el caso de las
Número de contactos de salida de paso 12
[Us] tensión nominal de alimentación 90...550 V CA
El valor de las emisiones de dióxido de carbono de los combustibles fósiles se calculará en función de las emisiones de dióxido de carbono.
Corriente de medición 0...5 A
Voltado de medición 90...550 V CA 50/60 Hz
Modo de funcionamiento Manual o automático
Número de operaciones de cuadrante para la aplicación del generador 4
Conexión del dispositivo Comunicación Modbus RS485
Función de entrada Cambiar 1 x contacto seco
Código de colores Frente gris oscuro RAL 7016
Tipo de pantalla LCD con luz de fondo
Tamaño de la pantalla de una anchura superior o igual a 25 mm
Función disponible Programación manual
Iniciación automática
Detección automática
Programación avanzada (experto)
Cualquier secuencia de pasos
Tipo de medición Factor de potencia y desplazamiento PF (firmado, cuatro cuadrantes)
Distorsión armónica total de la corriente THD (I)
Promedio del factor de potencia durante toda la vida útil
Temperatura máxima
Corriente de fase I1, I2, I3 RMS con carga
Potencia activa P, P1, P2, P3 con carga
Potencia reactiva Q, Q1, Q2, Q3 con carga
Potencia aparente S, S1, S2, S3 con carga
La tensión U21, U32, U13, V1, V2, V3 en carga
Tipo de medición Sobrecarga de corriente del condensador Irms/I1
Armónico de voltaje individual
Factor de potencia
Tiempo de funcionamiento
Porque φ
Temperatura ambiente dentro del cubículo
Tan φ
Información mostrada Número de ciclos de conmutación por paso
Tamaño de paso individual en kVAr
Capacidad de paso restante en %
Tipo de alarmas Pérdida de energía de paso < 75%) contacto de mensaje y alarma + paso bloqueado
Mensaje de falla de paso y contacto de alarma + paso bloqueado
Corriente alta > 6 A CT) mensaje y contacto de alarma
Caza (regulación inestable) mensaje y contacto de alarma + paso bloqueado
Baja corriente < 15 mA CT) mensaje y contacto de alarma
Mensaje de sobrecompensación y contacto de alarma
Sobrecarga de corriente del condensador (Irms/I1) > 130 % I1) mensaje y contacto de alarma + paso apagado
Más de 50 °C)contacto de mensaje y alarma + paso apagado
Más de 30 °C) interruptor de ventilador
Sobre tensión +/- 10 %) mensaje y contacto de alarma + control detenido
Distorsión armónica total > 7 %)contacto de mensaje y alarma + paso apagado
Registro de datos 5 alarmas
Alarma de horas de funcionamiento 100000 horas sin mantenimiento
Contrallar de funcionamiento 65000 ciclos sin mantenimiento
Tipo de entrada Fase a fase
Fase a neutralidad
Insensibilidad a la polaridad de la TC
Insensible a la polaridad de la rotación de fase
Corriente de entrada CT...X/5 A y X/1 A
Tipo de salida Relay de control 0.2 A 110 V de corriente continua
Relay de control 1 A 48 V de corriente continua
Relay de control 2 A 400 V CA 50/60 Hz
Relay de control 1 A 24 V de corriente continua
Relay de control 5 A 250 V CA 50/60 Hz
Relay de control 5 A 120 V CA 50/60 Hz
Ventilador 5 A 250 V AC 50/60 Hz
Ventilador 1 A 48 V de corriente continua
Relay de alarma 5 A 250 V CA 50/60 Hz
Relay de alarma 1 A 48 V de corriente continua
Máximo en la terminal común 10 A
Configuración del modo de funcionamiento Automático
Manual de trabajo
Tipo de ajuste Selección de programas de paso automático
Selección de los programas de paso a paso LIFO
Selección de programas de paso lineal
Retraso entre dos interruptores sucesivos en el mismo paso 5...1200 s
Configuración de paso de programación automática
Programación de configuración de paso apagado
La programación de la configuración de pasos está fija.
Objetivo cos phi 0.7 inductivo...0.7 capacitivo
Objetivo cos phi dual cos φ
Precisión de las mediciones Válvulas de tensión
Corriente +/- 1 %
Frecuencia +/- 1 %
Energía (P,Q,S) +/- 2 %
Cos φ +/- 2 %
Distorsión armónica de voltaje total THD (U) +/- 2 %
Armónico de voltaje individual +/- 3 %
Temperatura +/- 3 °C
Rango de retraso temporal 1...6500 s en el momento de la reconexión)
1...6500 segundos después de la respuesta)

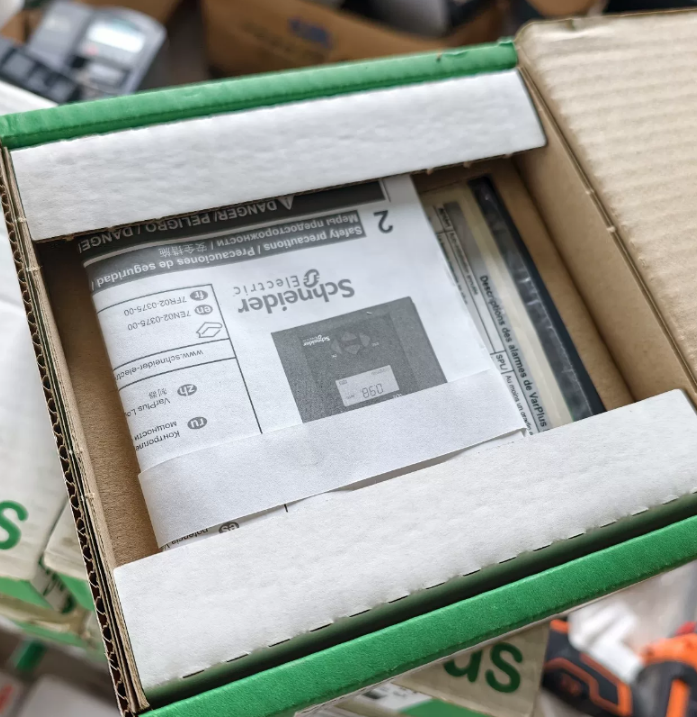

Equipo proporcionado Manual del usuario
Modo de montaje Las demás:
Apoyo de montaje Panel de 0,04...0,1 pulgadas (1...3 mm)
Ubicación de montaje En el gabinete
Dimensiones de corte Cuadro de la muestra
Alturas 5.7 pulgadas (144 mm)
Ancho 5.7 pulgadas (144 mm)
Profundidad 2.3 pulgadas (58 mm)
Peso del producto 1.3 libras (EE.UU.) (0,6 kg)
Código de compatibilidad VPL 12
