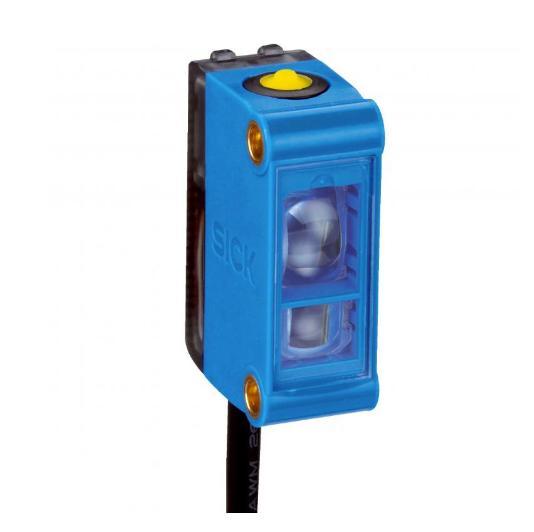

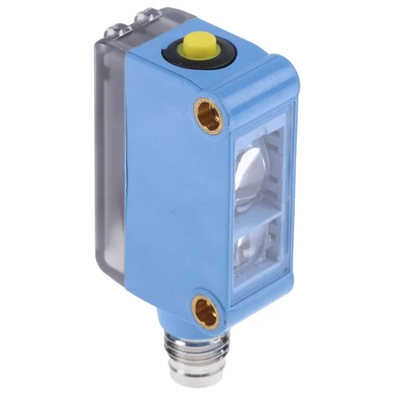

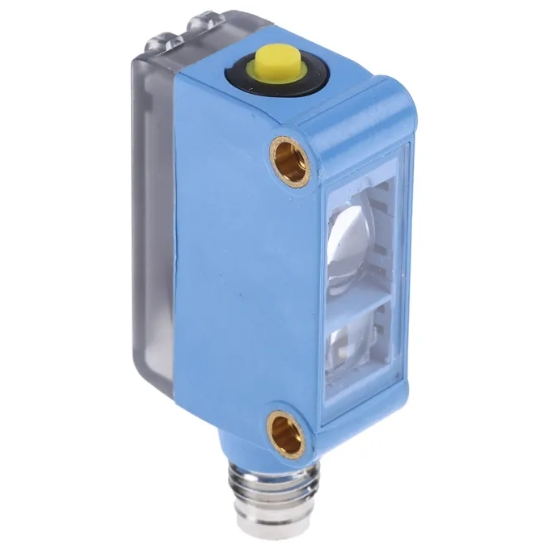

Sensor de identificación del sensor de contraste de detección Sick KTM-WP11282P

KTM-WP11282P es unSensor de marca de contraste de color RGBde la serie SICK KTM Prime, especialmente diseñado para la detección de marcas de registro de impresión de envases, posicionamiento de etiquetas y discriminación de contraste de materiales en líneas de producción automatizadas de alta velocidad. Adopta una fuente de luz RGB de tres colores y un algoritmo de escala de grises de alta precisión para identificar de manera estable marcas de contraste tenues, películas de embalaje brillantes y fondos impresos complejos.

• Fuente de luz: LED RGB tricolor (470 nm azul / 525 nm verde / 625 nm rojo)
• Distancia de detección nominal:12,5mm, tolerancia ±3 mm
• Dimensión del punto: punto de luz en forma de tira de 1,6 mm * 9,5 mm
• Resolución en escala de grises: reconocimiento de escala de grises de alta definición de 20 niveles
• Vida útil del LED: 100.000 horas a una temperatura ambiente de 25 ℃

• Tensión de alimentación: CC 12 V ~ 24 V (tolerancia -10% ~ +20%), ondulación ≤ 5 Vpp
• Consumo actual: < 50 mA
• Tiempo de respuesta: 32 µs; frecuencia de conmutación hasta15 kilociclos; fluctuación de señal ≤15 µs
• Tipo de salida: salida de transistor PNP, corriente de carga máxima 50 mA
• Modo de conmutación: configurable con luz/oscuridad
• Protecciones incorporadas: Protección contra polaridad inversa, protección contra cortocircuitos de salida, supresión de pulsos antiinterferencias
• Retardo de desconexión fijo: 32 ms; enseñar parámetros guardados en la memoria no volátil

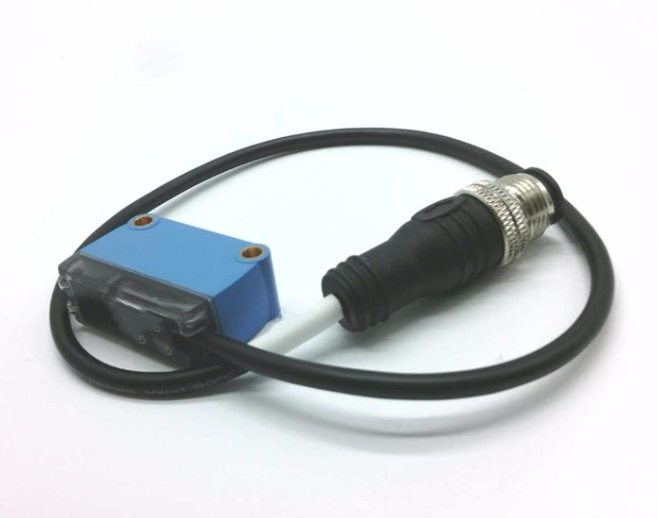

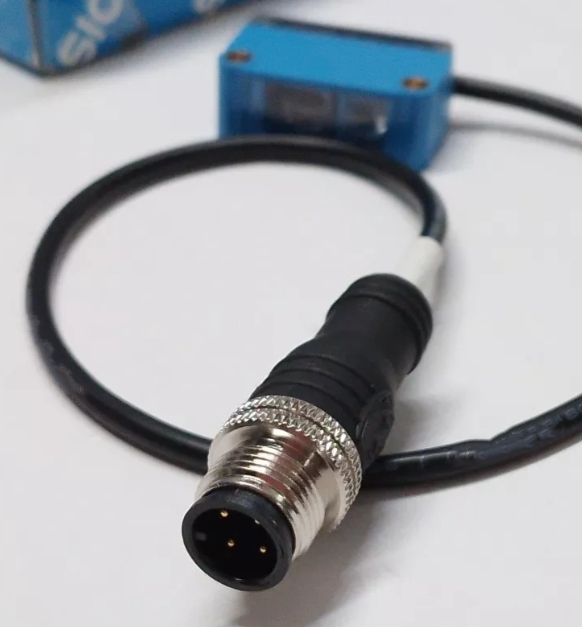

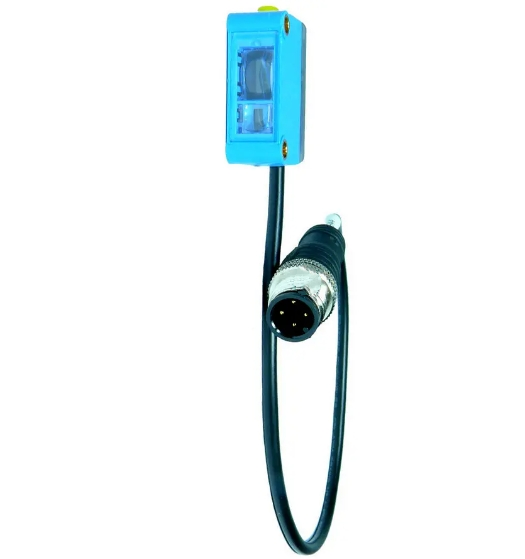

• Cable: Cable integrado de 0,2 m con conector macho M12 de 4 pines
• Material de la carcasa: plástico ABS; material de la lente: PMMA
• Grado de protección:IP67 a prueba de polvo y agua
• Temperatura de funcionamiento: -10 ℃ ~ +55 ℃; temperatura de almacenamiento: -20 ℃ ~ +75 ℃
• Peso neto: Sólo 20 g, tamaño mini ultracompacto

• Indicadores de estado: LED verde para fuente de alimentación; LED amarillo para cambiar el estado de la salida
• Múltiples métodos de aprendizaje:
  1. Enseñanza estática de dos puntos con botón integrado
  2. Enseñanza de umbral automático dinámico
  3. Aprendizaje remoto por cable ET externo, compatible con configuración remota de parámetros PLC

1. Detección adaptativa RGB tricolor, gran adaptabilidad a marcas complejas

   Cambie automáticamente la fuente de luz roja/verde/azul para encontrar el canal de contraste óptimo. Puede detectar marcas de color tenues, fondos impresos multicolores, películas transparentes y materiales de embalaje brillantes reflectantes que los sensores normales de un solo color no pueden identificar, lo que reduce en gran medida la tasa de detección errónea.

2. Respuesta ultrarrápida para líneas de producción de alta velocidad

   El tiempo de respuesta ultracorto de 32 µs y la alta frecuencia de conmutación de 15 kHz combinan perfectamente con los equipos de impresión, corte, etiquetado y fabricación de bolsas de alta velocidad, logrando un seguimiento y posicionamiento estables sin retrasos ni marcas faltantes.

3. Múltiples formas de enseñanza flexibles para una fácil depuración en el sitio

   Admite enseñanza de botones locales y enseñanza remota por cable externo. Los operadores pueden completar la configuración del umbral en la máquina, o la computadora superior puede configurar los parámetros de forma remota sin desmontar el sensor, lo que resulta conveniente para cambiar el formato del equipo y poner en marcha lotes.

4. Mini estructura compacta y liviana para espacios de instalación reducidos

   Volumen súper pequeño y peso de solo 20 g, fácil de instalar en brazos mecánicos, accesorios pequeños y posiciones de instalación limitadas de máquinas envasadoras; Orificios de fijación roscados estándar para un montaje rápido del soporte.

5. Sellado industrial IP67 y protección completa del circuito

   La carcasa IP67 resiste el polvo del taller, las salpicaduras de agua y pequeñas neblinas de aceite. La protección de circuitos multicapa evita daños causados ​​por errores de cableado y sobretensiones, adaptándose a los entornos hostiles de las fábricas de embalaje.

6. Estable antiinterferencias y larga vida útil

   El filtro digital antiinterferencias de pulso elimina la fluctuación de la señal causada por el parpadeo de la luz ambiental y la vibración mecánica. El LED RGB de larga duración reduce la frecuencia de mantenimiento y el costo de reemplazo de repuestos para un funcionamiento continuo las 24 horas, los 7 días de la semana.

7. Interfaz industrial estándar con excelente compatibilidad

   La salida PNP coincide con los módulos PLC, servocontroladores y contadores convencionales; El conector estándar M12 de 4 pines es universal para accesorios de cableado de automatización industrial.

• Seguimiento de marcas de registro para imprentas, máquinas cortadoras y laminadoras
• Detección y posicionamiento de etiquetas para etiquetadoras.
• Confirmación de la posición de corte y sellado de bolsas de embalaje
• Recuento e inspección de materiales faltantes en líneas de envasado diario de productos farmacéuticos, alimentarios y químicos
• Reconocimiento de marcas de color y bordes de películas de embalaje flexible
