1Tecnología y precisión de medición básica
Excitación de doble frecuencia exclusiva de Yokogawa
- Combina la excitación de baja frecuencia para una excelente estabilidad en el punto cero y la excitación de alta frecuencia para una fuerte capacidad antiruido y una respuesta rápida.
- Elimina la interferencia del ruido del flujo de lodos de alta concentración, fluidos de baja conductividad y flujo pulsante.
Precisión de medición de primera clase
- Precisión básica:±0,15% del caudal medido (rango de calibración óptimo); FS estándar ±0,3%
- Repetitividad ≤ ± 0,05%
- Apoya la medición bidireccional del flujo con totalizador hacia adelante/hacia atrás
Especificación del tamaño específico del modelo (AXG050 DN50)
- Diámetro nominal: DN50 (2 pulgadas)

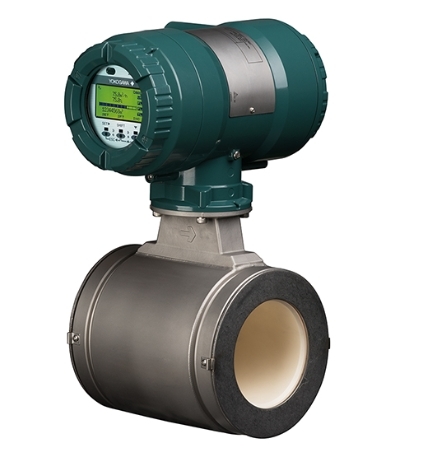

- Opciones de revestimiento: tubo PFA de alta pureza / cerámica sólida
- Selección de materiales de múltiples electrodos: 316L SS, Hastelloy, Tantal, Platino-Iridio, Carburo de Tungsteno para medios corrosivos y abrasivos fuertes

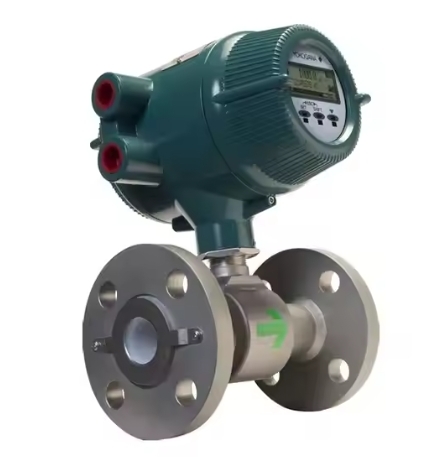

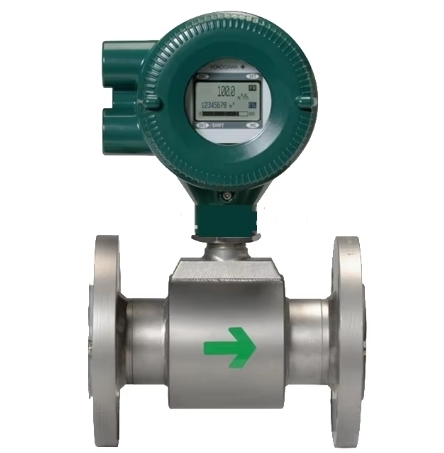

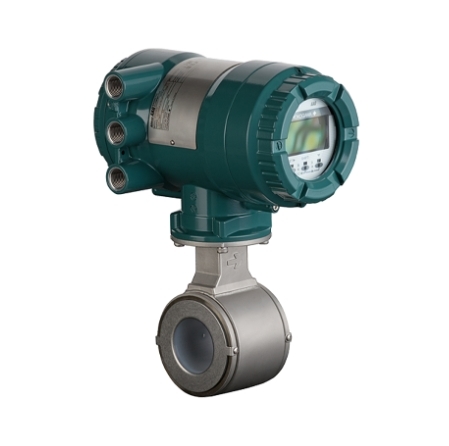

- Conexiones de proceso: brida de la clase 150/300 ASME, oblea, conexiones sanitarias de tri-clampada
2. Total Insight (TI) Diagnóstico inteligente y auto-verificación
Autoverificación completa a bordo (no se requiere la extracción de la tubería)
Completar el control de estado del medidor sin desmontarlo de la tubería:
- Diagnóstico de adhesión de electrodos y degradación del aislamiento
- Monitoreo en tiempo real de la conductividad del fluido y del ruido del flujo
- Detección de fallas en la bobina de excitación, cable de cableado y circuito
- Almacenamiento de registros históricos de fallos para el mantenimiento predictivo
Monitoreo de las condiciones del proceso
Seguimiento continuo del estado del medio para advertir de forma temprana la escalación, la sedimentación o el cambio de composición del medio, reducir los apagones no planificados de material web....
Almacenamiento de datos y configuración rápida
- Memoria incorporada + ranura para tarjetas microSD: guardar todos los conjuntos de parámetros, curvas de tendencia, registros de calibración
- Configuraciones de copia/restauración de un solo clic para la puesta en marcha del contador de lotes
- Pantalla de visualización de tendencia predefinida para el caudal, la conductividad total, la temperatura
3Certificación de seguridad funcional
- Conforme con la norma de seguridad funcional IEC 61508
- Certificado SIL2 para la instalación de un solo medidor; certificado SIL3 para la instalación redundante de dos medidores
- Adecuado para sistemas de seguridad instrumentados (SIS) en zonas peligrosas de productos químicos, petróleo y gas, mineríaYokogawa E...
4- Flexibilidad de las entradas/salidas y las comunicaciones digitales
Terminal de señal universal
Máximo 4 canales de E/S configurables:
- 4·20mA de entrada/salida analógica
- Salida de pulso/frecuencia para la totalización
- Entrada/salida de alarma de estado digital
- Soporte de entrada de temperatura para el cálculo del flujo de masa / calorías energéticas
Protocolos digitales industriales (opcional)
- El estándar HART 7
- Profibus PA
- EtherNet/IP
- FOUNDATION Fieldbus Integración perfecta con las plataformas DCS, PLC y IoT industrial
5Interfaz hombre-máquina (HMI) y fácil operación
- Gran pantalla LCD con luz de fondo multicolor, amplio ángulo de visión
- 9 idiomas mundiales (inglés, chino, alemán, francés, español, ruso, etc.)
- Asistente de inicio paso a paso para reducir el tiempo de puesta en marcha
- Autoridad de contraseña de operación de varios niveles para evitar errores de operación
- Función de alarma de grito: la luz de fondo parpadea automáticamente cuando se producen fallos
6. Robusto rendimiento mecánico y ambiental
Grado de protección
Casilla del transmisor: IP66 / IP67; ignífugo Ex d, seguridad intrínseca Ex ia certificaciones de resistencia a las explosiones para zonas peligrosas de clase I Div 1
Amplio rango de funcionamiento
- Temperatura media: revestimiento PFA -20 ~ +180°C; revestimiento cerámico hasta +200°C
- Temperatura ambiente: -40 ~ +60°C
- Presión de diseño hasta la clase 300 ASME
- Pérdida de presión cero (diseño de tubo de perforación completa, sin obstrucción del flujo)

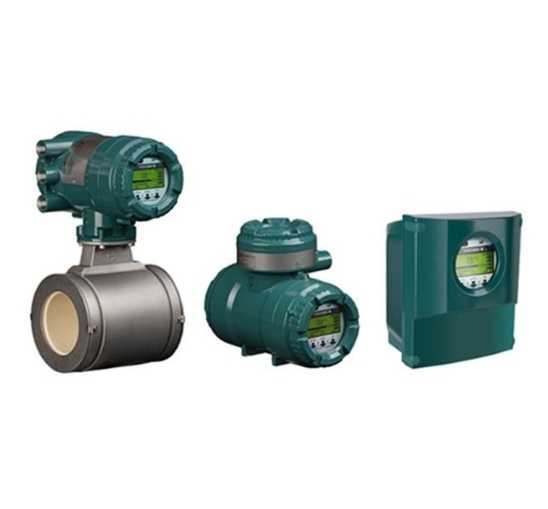

Dos formas de instalación
- Tipo integral: transmisor montado directamente en el sensor DN50 (integral AXG050).

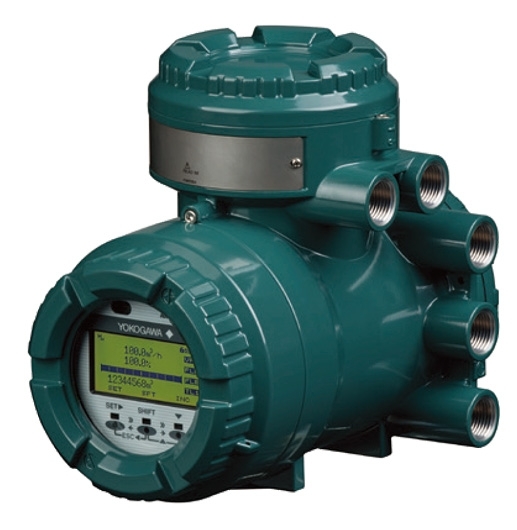

- Tipo de separación remota: transmisor y sensor separados con cable de larga distancia para tuberías de alta temperatura o de espacio estrecho
7Compatibilidad en toda la industria
Perfecto para medir líquidos conductores incluyendo:
- Fluido corrosivo químico, soluciones ácidas/alcalinas
- Lloros de minería, pulpa y licor negro de papel
- Agua producida de petróleo y gas, aguas residuales
- Medios sanitarios para alimentos y bebidas (disponible la certificación NSF61 para el agua potable)
- Abastecimiento de agua y tratamiento de aguas residuales municipales
8Ventajas del coste total de propiedad (TCO)
- No se requiere calibración de rutina de cero gracias al punto cero estable de doble frecuencia
- Autodiagnóstico incorporado reduce la frecuencia de las inspecciones fuera de línea
- Configuración de lotes de tarjetas SD acorta las horas de ingeniería de campo
- El revestimiento de cerámica/PFA resistente al desgaste prolonga la vida útil de los medios abrasivos
- Principio de medición no mojado, sin piezas móviles, mantenimiento mínimo
