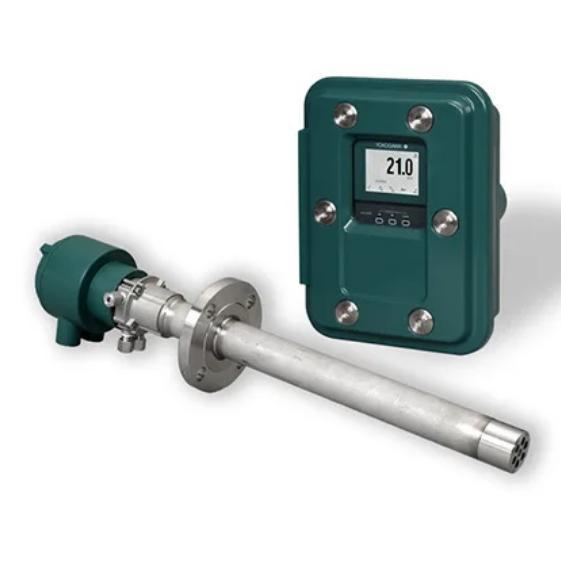

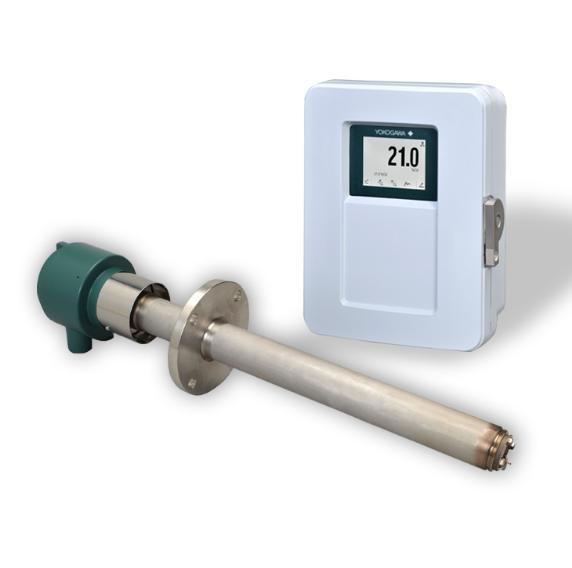

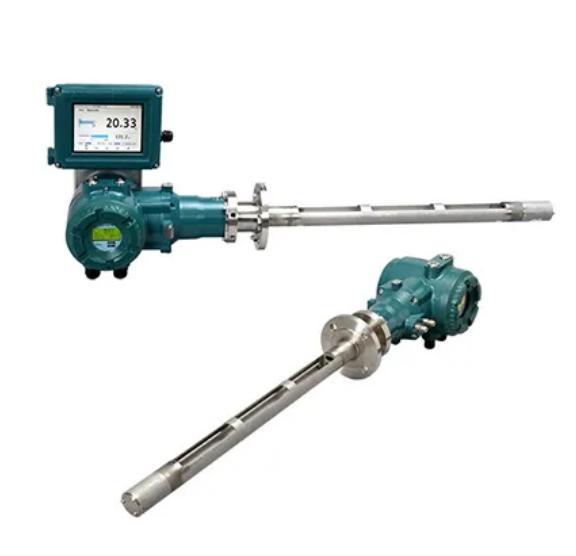

Analizador de oxígeno/humedad de zirconio Yokogawa ZR22G

• No se requiere un sistema complejo de muestreo de gases; Inserte la sonda directamente en el conducto/horno para medir los gases de combustión calientes de forma continua.
• Principio de detección de celda de circonio sólido, admite modos de medición duales: concentración de oxígeno y humedad del vapor a alta temperatura.
• Respuesta ultrarrápida: valor del 90% alcanzado en 5 segundos, ideal para el control de circuito cerrado de combustión en tiempo realYokogawa E....
• Amplio rango de medición:
  • O₂: 0,01 ~ 100 % en volumen
  • Vapor de H₂O: 0 ~ 100 % en volumen
  • Relación de mezcla: 0 ~ 1.000 kg/kgYokogawa E...

• Sonda estándar: 0 ~ 700°C gas de proceso
• Adaptador de alta temperatura opcional ZR22P: amplíe el rango de medición hasta 1800 °C (opción de tubo de SiC para temperaturas extremadamente altas)material web...

• Rango estándar: -5 ~ +20 kPa
• Módulo de compensación de presión opcional para -0,725 ~ +36,3 psi de presión fluctuante del hornoweb-material...

• Temperatura ambiente de trabajo de la sonda: -20 ~ +150°C
• Materiales húmedos: acero inoxidable SUS316, núcleo cerámico de circonio.
• Múltiples longitudes de inserción disponibles: 0,15 m / 0,4 m / 0,7 m / 1,0 m hasta 5,4 m, conexiones de brida personalizables
• Tres modos de suministro de aire de referencia: convección natural, aire seco para instrumentos, suministro de aire con presión compensada.

• Precisión de oxígeno: ±3% FS para 0–25% vol% O₂; ±5% FS para 0–100% vol% O₂
• Precisión de la humedad: ±2 vol% H₂O bajo presión estable; ±3% vol bajo fluctuación de ±2 kPa
• Deriva baja: Deriva de cero y span ≤ ±2% FS por mes para oxígeno
• Repetibilidad ≤ ±0,5% FS para rango bajo de oxígeno (0–5 vol%)Yokogawa E...
• El módulo de calentamiento incorporado estabiliza automáticamente la temperatura de la celda de circonio y elimina la desviación de medición del arranque en frío (tiempo de calentamiento de 20 minutos)Yokogawa E...

• Celda de sensor de circonio desmontable + conjunto de calentador: reemplazable in situ sin retirar la sonda completa de la tubería, reduce considerablemente el tiempo de inactividad y los costos de mantenimientoYokogawa E...
• Estructura en T de retroceso opcional para eliminar la acumulación de polvo, cenizas y alquitrán en la punta de la sonda y prolongar la vida útil en gases de combustión polvorientos.
• Entrada de gas de calibración accesible desde el frente para calibración de gas cero/span sin desmontaje
• Carcasa con brida giratoria, orientación de instalación flexible para espacios industriales estrechos

Cuando se combina con el convertidor ZR402G/ZR802G, opciones completas de salida de señal:

• Salidas analógicas dobles aisladas de 4–20 mA (carga máxima 550 Ω)
• Protocolos de comunicación digitales: HART 7, RS485 Modbus RTU, Ethernet Modbus TCP
• Contactos de relé multicanal: configurables para alarma de O₂ alta/baja, alerta de mantenimiento, estado de calibración, disparador de retroceso, señal de diagnóstico de fallas, material web...

Monitoreo continuo en tiempo real del estado de salud de la sonda:

1. Advertencia de envejecimiento y degradación de la impedancia de la celda de circonio
2. Detección de temperatura anormal del calentador
3. Alarma de escasez de presión de suministro de aire de referencia
4. Recordatorio temprano de obstrucción de cenizas/incrustaciones en la superficie de la sonda
5. Registro completo de fallas almacenado en el convertidor para una solución de problemas rastreable

• El recordatorio de mantenimiento predictivo reduce la frecuencia innecesaria de inspecciones fuera de líneaYokogawa E...

• Estándar ZR22G: protección industrial general IP66
• Variante a prueba de explosiones ZR22S disponible, certificada ATEX, FM, CSA, IECEx para zonas de combustión peligrosa Clase I Div 1
• Cumple con el estándar de seguridad IEC61010, certificado RoHS

1. Control de oxígeno de los gases de combustión de calderas de centrales eléctricas e incineradores de residuos para ahorrar energía y reducir NOx
2. Monitoreo de la atmósfera de cocción de acero, cerámica y hornos con bajo contenido de oxígeno
3. Horno petroquímico, optimización de la combustión del horno de calefacción.
4. Control de humedad del horno de secado de alta temperatura para pulpa y papel, alimentos y textiles
5. Tratamiento térmico industrial, detección de atmósfera de horno de tratamiento térmico.

1. Se eliminó el sistema de muestreo: sin mantenimiento regular del enfriador, filtro, bomba ni tubería de muestreo
2. El sensor modular reemplazable reduce el costo de repuestos
3. El accesorio de retroceso prolonga la vida útil de la sonda en gases polvorientos
4. El control preciso del oxígeno mejora la eficiencia de la combustión, reduce el consumo de combustible y reduce las emisiones contaminantes del escape.
